Электрика в ванной комнате: какие требования безопасности нужно соблюдать
Влажная среда ванной комнаты резко повышает вероятность поражения током при малейшем нарушении изоляции или неправильном выборе оборудования. Вода отлично проводит электричество, а пар проникает в самые неожиданные места, поэтому обычные розетки и светильники здесь недопустимы. Современные нормы требуют строгого соблюдения классификации помещений по степени опасности и применения устройств с соответствующей степенью защиты.
Правила устройства электроустановок и профильные ГОСТы определяют чёткие границы, внутри которых можно использовать только определённые типы приборов. Нарушение этих границ часто приводит к коротким замыканиям, перегреву контактов и, как следствие, к пожару или травмам. Поэтому планирование электрики начинается не с выбора красивых светильников, а с анализа влажности и возможного попадания брызг.
Зоны влажности и их влияние на выбор оборудования
Ванная делится на несколько зон в зависимости от вероятности прямого контакта с водой. В самой влажной части разрешены только устройства с максимальной герметичностью, а по мере удаления от источников воды требования постепенно смягчаются. Такая градация помогает подобрать правильную степень защиты IP и тип проводки без лишних затрат.
- Зона 0 — непосредственно внутри ванны или душевой кабины, где возможно полное погружение в воду. Здесь допустимы только светильники и нагреватели со степенью защиты IP68 и напряжением не выше 12 В.

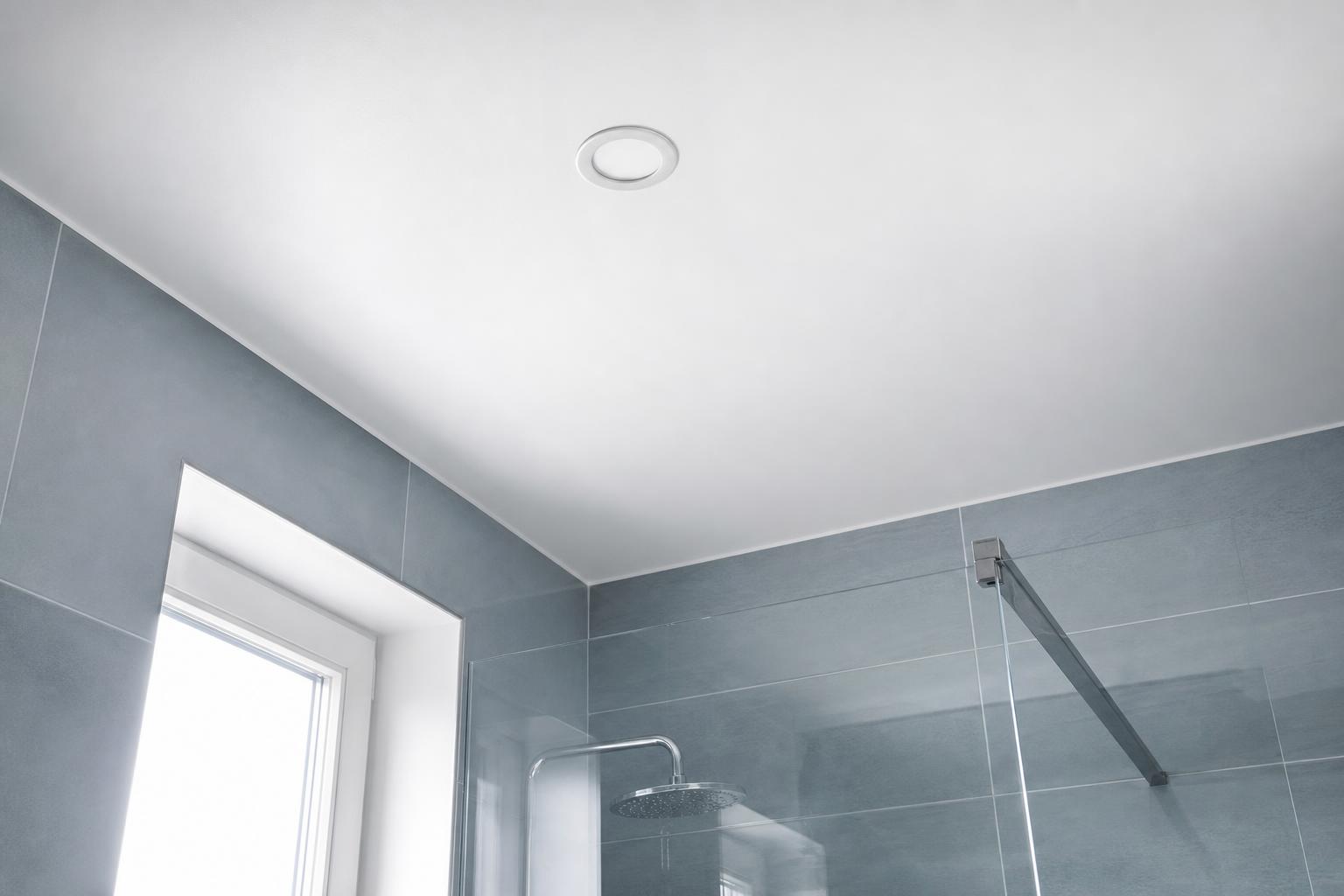

- Зона 1 — пространство над ванной или поддоном на высоте до 2,25 м. Требуется IP65 и выше, а все соединения должны быть надёжно изолированы.
- Зона 2 — область в радиусе 60 см от зоны 1 и на высоте до 2,25 м. Достаточно IP44, но розетки всё равно запрещены.
- Зона 3 — остальное пространство ванной. Здесь уже можно устанавливать розетки с защитой IP44 и УЗО.
Каждая зона требует отдельного подхода к прокладке кабеля. В зонах 0 и 1 проводка прокладывается только в трубах или специальных гофрах, а все соединения выполняются вне зоны. Это исключает риск попадания влаги на контакты даже при протечках.
Важно помнить, что даже в зоне 3 нельзя использовать обычные бытовые розетки без дополнительной защиты. Обязательным элементом остаётся устройство защитного отключения с током утечки 10–30 м А. Оно реагирует на малейшее нарушение изоляции и мгновенно обесточивает линию, предотвращая поражение током.
Грамотное зонирование и выбор степени защиты IP позволяют создать безопасную и долговечную систему без переделок в будущем.
При выборе кабеля предпочтение отдают медным проводам с двойной изоляцией и сечением не менее 1,5 мм² для освещения и 2,5 мм² для розеточных групп. Все соединения выполняются в распределительных коробках, вынесенных за пределы влажных зон. Это снижает вероятность окисления контактов и продлевает срок службы всей системы.
Подбор защитных аппаратов и организация заземления

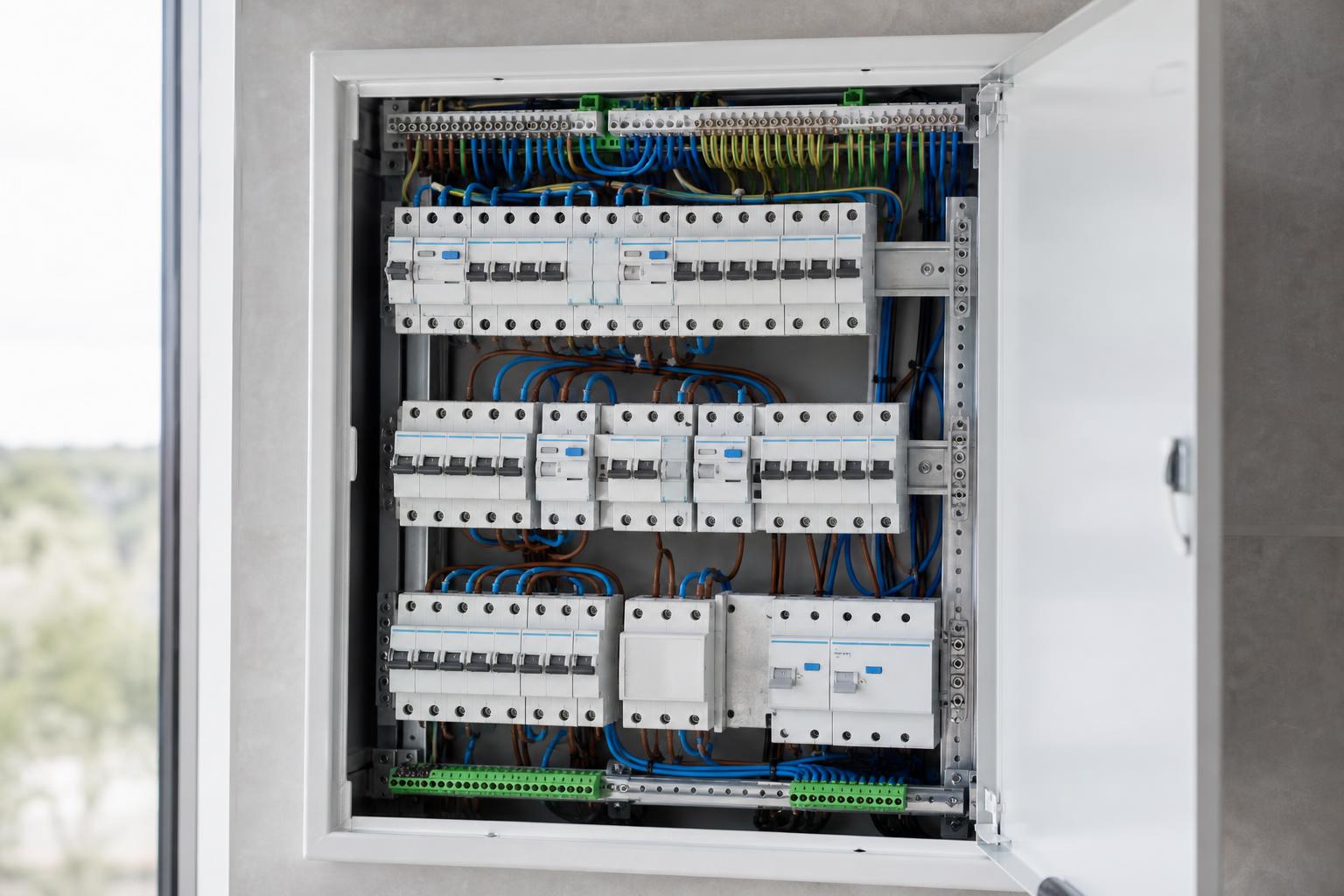

После определения зон влажности следующий шаг — правильный выбор аппаратов, которые автоматически реагируют на неполадки в сети. Устройства защитного отключения и дифференциальные автоматические выключатели дополняют друг друга, обеспечивая многоуровневую защиту. При этом важно учитывать не только номинальный ток, но и время срабатывания, а также совместимость с типом заземления в конкретном доме.
В жилых зданиях чаще всего встречается система TN-C-S, где защитный проводник совмещён с нулевым на вводе. В ванной комнате рекомендуется выделять отдельную линию с собственным заземляющим проводником, который соединяется с шиной заземления в щитке. Это позволяет избежать наводок и обеспечить надёжное отключение при утечке даже при повреждённой изоляции.
| Тип аппарата | Основная функция | Рекомендуемое применение в ванной | Преимущества |
|---|---|---|---|
| УЗО | Отключение при утечке тока | Отдельная линия для розеток и мощных приборов | Высокая чувствительность к утечкам |
| Дифавтомат | Комбинированная защита от перегрузки и утечки | Освещение и нагреватели в зонах 2–3 | Экономия места в щитке |
| Автоматический выключатель | Защита от короткого замыкания и перегрузки | Все линии в сочетании с УЗО | Быстрое срабатывание при КЗ |
| Реле напряжения | Отключение при скачках напряжения | Вводная линия перед распределением | Дополнительная защита техники |
Многие владельцы квартир устанавливают дифавтоматы сразу на несколько групп, что упрощает схему и снижает количество соединений. Однако при этом необходимо следить за селективностью: аппараты на вводе должны иметь больший ток утечки или задержку срабатывания, чтобы локальные неисправности не отключали всю квартиру.
Заземление в ванной комнате выполняется по принципу уравнивания потенциалов. Все металлические части — трубы, ванна, полотенцесушитель, корпус стиральной машины — соединяются отдельным проводником с заземляющей шиной. Это предотвращает появление разности потенциалов между предметами, к которым может одновременно прикоснуться человек.
Правильно организованное заземление и своевременная проверка контактов существенно снижают риск поражения током даже при случайном повреждении изоляции.
При монтаже важно использовать клеммы и шины из материалов, устойчивых к коррозии. Медные или латунные элементы служат дольше в условиях повышенной влажности. После завершения работ рекомендуется провести измерение сопротивления заземляющего устройства и проверить работоспособность всех защитных аппаратов с помощью специального тестера.
В многоквартирных домах старой постройки иногда встречается система TN-C без отдельного заземляющего проводника. В таких случаях специалисты рекомендуют устанавливать УЗО с током утечки 30 м А на вводе в квартиру и дополнительно применять устройства выравнивания потенциалов. Это временное решение, которое требует согласования с управляющей компанией при капитальном ремонте.
Подключение мощных потребителей и организация отдельных линий
Мощные приборы, такие как накопительные водонагреватели или стиральные машины, создают дополнительную нагрузку на сеть и требуют выделенных линий с увеличенным сечением проводников. Подключение таких устройств напрямую к общей розеточной группе может привести к перегреву контактов и срабатыванию защитных аппаратов в неподходящий момент. Поэтому планирование начинается с расчёта суммарной мощности и определения точек установки.
Водонагреватели обычно размещают в зоне 2 или 3, где допустима установка розеток с соответствующей степенью защиты. Кабель для них прокладывают отдельно от освещения, чтобы избежать взаимного влияния при включении. При этом важно предусмотреть возможность быстрого отключения на случай ремонта или замены оборудования.
- Определить точное место установки прибора и проверить соответствие зоны по уровню влажности.
- Выбрать кабель с запасом по сечению для компенсации возможных перепадов температуры.
- Установить отдельный автоматический выключатель и устройство защитного отключения на щитке.
- Выполнить соединения с помощью клеммных колодок в герметичных коробках вне влажной зоны.
- Проверить полярность и надёжность заземления перед первым включением.
Стиральные машины часто требуют не только электрической, но и гидравлической изоляции. Шланги и сливные патрубки располагают так, чтобы случайные протечки не попадали на контакты. В некоторых случаях специалисты рекомендуют использовать удлинители с защитой от влаги только для временного подключения, а постоянную линию вести напрямую от щитка.
Вентиляторы и вытяжки, работающие в постоянном режиме, подключают через отдельные выключатели с индикацией. Это позволяет контролировать их работу без риска оставить включённым при отсутствии людей. При выборе модели обращают внимание на класс защиты и наличие влагостойкого корпуса, который выдерживает регулярную чистку и воздействие пара.
Выделение отдельных линий для мощных устройств снижает вероятность перегрузок и упрощает поиск неисправностей при возникновении проблем.
При монтаже важно учитывать совместимость с существующей системой заземления. Если в доме используется старая схема без отдельного защитного проводника, сначала выполняют модернизацию вводного щитка. Только после этого приступают к прокладке новых линий для ванной комнаты.
Дополнительно проверяют наличие сертификатов на все используемые материалы. Кабели, розетки и защитные устройства должны соответствовать действующим техническим регламентам, что подтверждается маркировкой и документами поставщика. Это исключает применение подделок, которые быстро выходят из строя в условиях повышенной влажности.
Интеграция освещения, вентиляции и систем управления
После завершения работ с силовыми линиями наступает этап объединения всех элементов в единую функциональную схему. Освещение, вытяжные устройства и дополнительные опции, такие как обогрев зеркал или полотенцесушители, должны работать независимо друг от друга, но при этом не создавать взаимных помех. Грамотное распределение управляющих элементов позволяет избежать одновременного включения нескольких мощных нагрузок и упрощает повседневное использование помещения.
Светильники подбирают с учётом высоты потолка и формы помещения. Встраиваемые модели экономят пространство, однако требуют точной разметки отверстий ещё на стадии черновых работ. Накладные варианты проще монтировать на уже готовые поверхности, а подвесные конструкции помогают визуально скорректировать пропорции комнаты. При этом все источники света должны иметь влагозащищённые корпуса и надёжные крепления, исключающие случайное падение.
| Тип выключателя | Преимущества | Ограничения | Рекомендации по применению |
|---|---|---|---|
| Клавишные влагозащищённые | Простая конструкция, низкая цена, лёгкая замена | Ограниченный ресурс механики при частом использовании | Основное освещение и вытяжка в стандартных проектах |
| Сенсорные панели | Отсутствие подвижных частей, современный вид, удобство касания | Чувствительность к загрязнениям и конденсату | Зеркальные зоны и декоративная подсветка |
| С таймером или датчиком движения | Автоматическое отключение, экономия энергии | Необходимость точной настройки чувствительности | Вентиляция и ночное освещение |
| Проходные или перекрёстные | Управление из нескольких точек, комфорт в больших помещениях | Более сложная схема разводки проводов | Длинные коридоры или совмещённые санузлы |
Вентиляционные агрегаты чаще всего подключают к отдельной линии с возможностью автоматического запуска при включении света или по сигналу датчика влажности. Это позволяет поддерживать комфортный микроклимат без постоянного ручного вмешательства. При выборе модели обращают внимание на производительность, уровень шума и наличие обратного клапана, предотвращающего обратную тягу из вентиляционной шахты.
Дополнительные функции, такие как подогрев пола или зеркал, требуют отдельного терморегулятора и защитного аппарата. Их размещают в удобном для пользователя месте, но вне прямого контакта с водой. Все управляющие элементы соединяют через распределительные коробки, которые располагают в сухих зонах и тщательно герметизируют.
Интеграция разных систем предполагает продуманную маркировку проводов на этапе монтажа. Это значительно ускоряет поиск неисправностей в будущем и позволяет быстро отключить отдельный контур без влияния на остальные. После сборки схемы проводят поэтапную проверку: сначала освещение, затем вентиляцию, потом дополнительные потребители. Каждый этап завершается измерением параметров изоляции и проверкой работоспособности защитных устройств.
В завершение работ рекомендуется составить схему разводки с указанием всех точек подключения и типов установленных аппаратов. Такой документ упрощает последующее обслуживание и помогает при проведении ремонтных работ в будущем. Правильно выполненная интеграция обеспечивает надёжную и безопасную эксплуатацию всего комплекса оборудования на протяжении многих лет.
Финальная проверка, испытания и передача в эксплуатацию
После сборки всех контуров и подключения потребителей наступает ответственный момент комплексной проверки. Специалисты начинают с визуального осмотра: убеждаются в отсутствии повреждений изоляции, правильности маркировки проводов и герметичности всех коробок. Затем переходят к инструментальным измерениям, которые позволяют выявить скрытые дефекты до подачи напряжения.
Измерение сопротивления изоляции проводят мегаомметром на всех линиях. Особое внимание уделяют участкам, проложенным в трубах или гофрах. Результаты фиксируют в протоколе, где указывают дату, используемый прибор и полученные значения. При обнаружении отклонений повреждённый участок заменяют целиком, не пытаясь отремонтировать локально.
Следующий этап — проверка срабатывания защитных устройств. УЗО тестируют кнопкой «тест», а также имитируют утечку тока специальным прибором. Автоматические выключатели проверяют на соответствие номиналу и время отключения при перегрузке. Все данные заносят в акт, который подписывают исполнитель и заказчик.
Заземление проверяют отдельно: измеряют сопротивление петли «фаза-ноль» и сопротивление заземляющего устройства. При необходимости подключают дополнительные элементы выравнивания потенциалов в соответствии с проектом. После положительных результатов измерений подают напряжение и проводят функциональные испытания каждого потребителя по очереди.
- Включение освещения и проверка всех режимов работы выключателей.
- Запуск вентиляции и контроль работы датчиков влажности.
- Проверка мощных потребителей на отсутствие перегрева контактов в течение часа.
- Тестирование дополнительных функций, таких как подогрев зеркал или полов.
По итогам испытаний составляют исполнительную документацию: схему разводки, паспорта на оборудование, протоколы измерений и гарантийные обязательства. Этот пакет передают владельцу помещения вместе с рекомендациями по дальнейшему обслуживанию. Регулярные осмотры раз в год позволяют своевременно выявлять износ контактов и предотвращать аварийные ситуации.
При обнаружении неисправностей в процессе эксплуатации первым делом отключают соответствующий автомат и УЗО, после чего вызывают специалиста. Самостоятельный ремонт без снятия напряжения и проверки изоляции недопустим. Такой подход обеспечивает длительную и безопасную работу всей системы.
При монтаже в старых домах часто приходится работать с уже проложенными линиями, которые не соответствуют современным требованиям по сечению и изоляции. В таких случаях рекомендуется полностью заменять проводку на медные кабели с двойной изоляцией, прокладывая их в гофре или трубах даже в зоне 3. Это позволяет избежать окисления алюминиевых жил и снизить риск перегрева при подключении современных приборов.
Особенности монтажа в старом фонде и типовых квартирах
В панельных и кирпичных домах советской постройки ванные комнаты часто имеют тонкие перегородки и ограниченное пространство для распределительных коробок. Здесь важно выносить все соединения в сухие смежные помещения или использовать герметичные муфты. Дополнительно следует учитывать возможное отсутствие отдельного заземляющего проводника — в таких случаях организуют локальную шину и соединяют её с общедомовым контуром через этажный щит.
Проверка несущих конструкций перед штроблением
Перед прокладкой новых линий необходимо убедиться, что планируемые штробы не ослабят несущие стены. В панельных домах запрещено резать горизонтальные каналы глубже 20 мм без согласования. Вертикальные штробы выполняют только в местах, где арматура не повреждается, а после укладки кабеля каналы заделывают цементным раствором с добавлением пластификатора для повышения влагостойкости.
Профилактика коррозии контактов и продление срока службы
Высокая влажность ускоряет окисление любых металлических соединений. Поэтому все клеммные колодки и винтовые зажимы рекомендуется обрабатывать контактной смазкой на основе силикона или лития. В распределительных коробках, расположенных даже в зоне 3, применяют только латунные или медные элементы — стальные и оцинкованные быстро выходят из строя.
Раз в 3–5 лет рекомендуется проводить ревизию всех доступных соединений: подтягивать винты, проверять состояние изоляции и измерять сопротивление заземляющего проводника. Такие меры позволяют сохранить работоспособность системы на десятилетия без капитального ремонта.
Часто задаваемые вопросы
Какие светильники допустимы непосредственно внутри ванны?
В этой зоне разрешены только модели со степенью защиты IP68 и напряжением не выше 12 В. Такие приборы выдерживают полное погружение в воду и исключают риск поражения током даже при нарушении герметичности.
На какой высоте заканчивается зона 1 над ванной?
Зона 1 простирается до высоты 2,25 м над ванной или поддоном. В этом пространстве требуется степень защиты IP65 и выше, а все соединения должны быть надёжно изолированы.
В зоне 2, расположенной в радиусе 60 см от зоны 1 и до высоты 2,25 м, достаточно IP44, однако розетки здесь запрещены.
Какое сечение кабеля выбирают для освещения и розеток?
Для освещения используют медные провода с двойной изоляцией сечением не менее 1,5 мм², для розеточных групп — не менее 2,5 мм². Это обеспечивает запас по нагрузке и снижает нагрев проводников.
Какой ток утечки у УЗО устанавливают на вводе?
На вводе в квартиру специалисты рекомендуют УЗО с током утечки 30 м А, а в отдельных случаях применяют устройства с током 10–30 м А для дополнительной защиты в мокрых зонах.
Резюме
Грамотное распределение зон влажности, выбор защищённых аппаратов и организация отдельных линий позволяют создать безопасную и надёжную систему. Интеграция освещения, вентиляции и дополнительных функций с последующей проверкой всех элементов обеспечивает комфортную эксплуатацию без риска аварий. Регулярные осмотры и правильная документация помогают поддерживать работоспособность на долгие годы.
Перед началом работ стоит обратиться к проверенным специалистам, которые учтут все особенности помещения и подберут подходящие решения. Не стоит экономить на качестве кабеля, защитных устройств и герметизации соединений. Такой подход избавит от лишних затрат и неприятных ситуаций в будущем.
Начните планирование своего проекта уже сегодня, чтобы получить надёжный результат, которым можно будет пользоваться с уверенностью и спокойствием.
