Как правильно собрать электрощит — схема, подключение и ошибки

Электрощит — это центральный узел всей электропроводки в квартире, частном доме, офисе или мастерской. Именно в нем распределяется питание по линиям, устанавливаются автоматы защиты, УЗО, дифавтоматы, реле напряжения, счетчик и другие элементы, от которых зависит безопасность всей электросети.

Правильно собранный электрощит помогает избежать перегрузки проводки, короткого замыкания, поражения током и пожара. Он позволяет разделить потребителей по группам: отдельно освещение, розетки, кухня, ванная, бойлер, электроплита, кондиционер, теплый пол и другие мощные приборы. Благодаря этому при аварии отключается не вся квартира или дом, а только проблемная линия.

Но на практике электрощит часто собирают с ошибками. Автоматы подбирают «на глаз», УЗО ставят не туда, нулевые проводники объединяют неправильно, заземление путают с рабочим нулем, а провода укладывают так, что через год в щите уже сложно что-то найти. В результате защита может не сработать в нужный момент или, наоборот, постоянно выбивать без понятной причины.

Важно понимать: сборка электрощита — это не просто установка автоматов в пластиковый корпус. Перед монтажом нужно продумать схему, рассчитать нагрузки, выбрать правильные номиналы защитных устройств, разделить линии по назначению и аккуратно выполнить подключение. Ошибка на любом этапе может привести к серьезным последствиям.

В этой статье разберем, как правильно собрать электрощит, из каких элементов он состоит, как составить схему подключения, какие ошибки встречаются чаще всего и в каких случаях работу лучше доверить электрику. Материал будет полезен тем, кто хочет разобраться в устройстве щита перед ремонтом, проконтролировать работу мастера или понять, почему электрика в доме работает нестабильно.

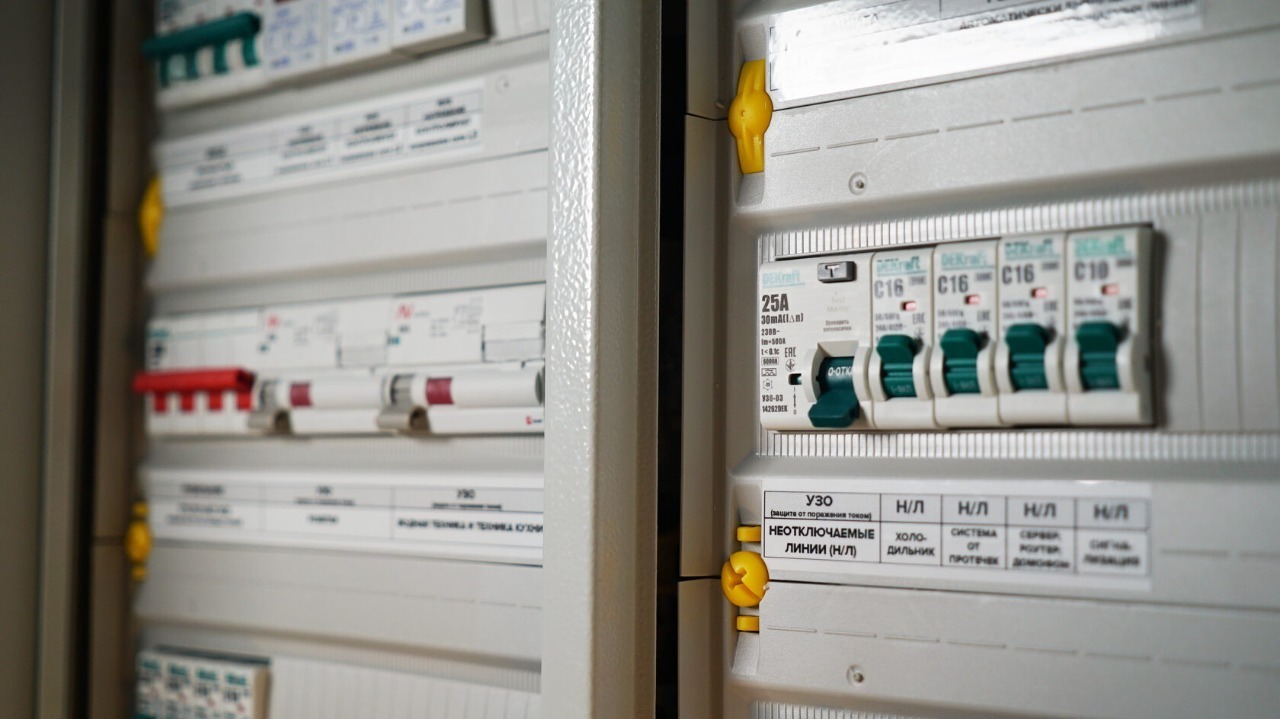

Правильно собранный электрощит — это не просто ряд автоматов в красивом корпусе. Это продуманная система защиты и распределения электричества, где у каждого устройства есть своя задача. Один элемент защищает проводку от перегрузки, другой — человека от поражения током, третий — бытовую технику от скачков напряжения.

Главный признак хорошего щита — понятная логика. Открыв дверцу, электрик должен быстро понять, какая линия за что отвечает: где освещение, где розетки, где кухня, где ванная, где отдельные мощные приборы. Если в щите хаос, перепутаны нули, нет маркировки и все линии заведены «как получилось», обслуживать такую систему сложно и небезопасно.

В большинстве современных щитов используются следующие устройства:

• вводной автомат — отключает питание всего объекта и защищает вводной кабель;
• счетчик электроэнергии — учитывает потребление электричества, если он установлен внутри щита;
• реле напряжения — отключает сеть при опасном повышении или понижении напряжения;
• УЗО — защищает человека от утечки тока, особенно во влажных помещениях;
• дифавтоматы — совмещают функции автомата и УЗО для отдельной линии;
• автоматические выключатели — защищают отдельные группы проводки от перегрузки и короткого замыкания;
• нулевая шина — используется для подключения рабочих нулевых проводников;
• шина заземления — предназначена для защитных PE-проводников;
• DIN-рейки — металлические планки, на которые крепятся модульные устройства;
• гребенчатые шины или перемычки — применяются для аккуратного распределения питания между автоматами.

Количество устройств зависит от объекта. Для небольшой квартиры щит может быть относительно компактным. Для частного дома с электрокотлом, бойлером, теплым полом, насосом, гаражом и уличным освещением потребуется более крупный щит с запасом места.

Хорошая сборка начинается не с покупки автоматов, а с грамотного разделения нагрузки. Чем точнее разделены линии, тем удобнее пользоваться электрикой и проще искать неисправность.

Обычно отдельно выделяют:

• освещение комнат;
• розеточные группы жилых помещений;
• кухонные розетки;
• ванную комнату;
• стиральную машину;
• бойлер или водонагреватель;
• варочную панель;
• духовой шкаф;
• кондиционер;
• теплый пол;
• уличное освещение;
• гараж, мастерскую или хозяйственный блок.

Например, если все розетки квартиры подключены через один автомат, при неисправности в одной комнате может отключиться половина жилья. А если кухня, ванная и комнаты разделены по разным линиям, авария будет локальной. Это удобнее и безопаснее.

У правильного электрощита есть несколько важных признаков. Внутри достаточно свободного места, провода уложены аккуратно, защитные устройства подобраны по нагрузке и сечению кабеля, а все линии подписаны. Нулевые и заземляющие проводники не смешаны между собой, для разных УЗО используются отдельные нулевые шины, а соединения надежно затянуты.

Также важно предусмотреть запас по модулям. Не стоит собирать щит «впритык». Со временем может понадобиться добавить новую линию: кондиционер, электрокотел, зарядку для электромобиля, видеонаблюдение или дополнительное освещение участка. Если свободного места нет, придется менять корпус или полностью переделывать щит.

Правильно собранный электрощит должен быть безопасным, понятным и удобным для обслуживания. Он не должен греться, искрить, издавать запах гари или постоянно отключаться без причины. Если все элементы подобраны верно, а схема собрана аккуратно, электросеть работает стабильно, а защита срабатывает только тогда, когда действительно возникает аварийная ситуация.

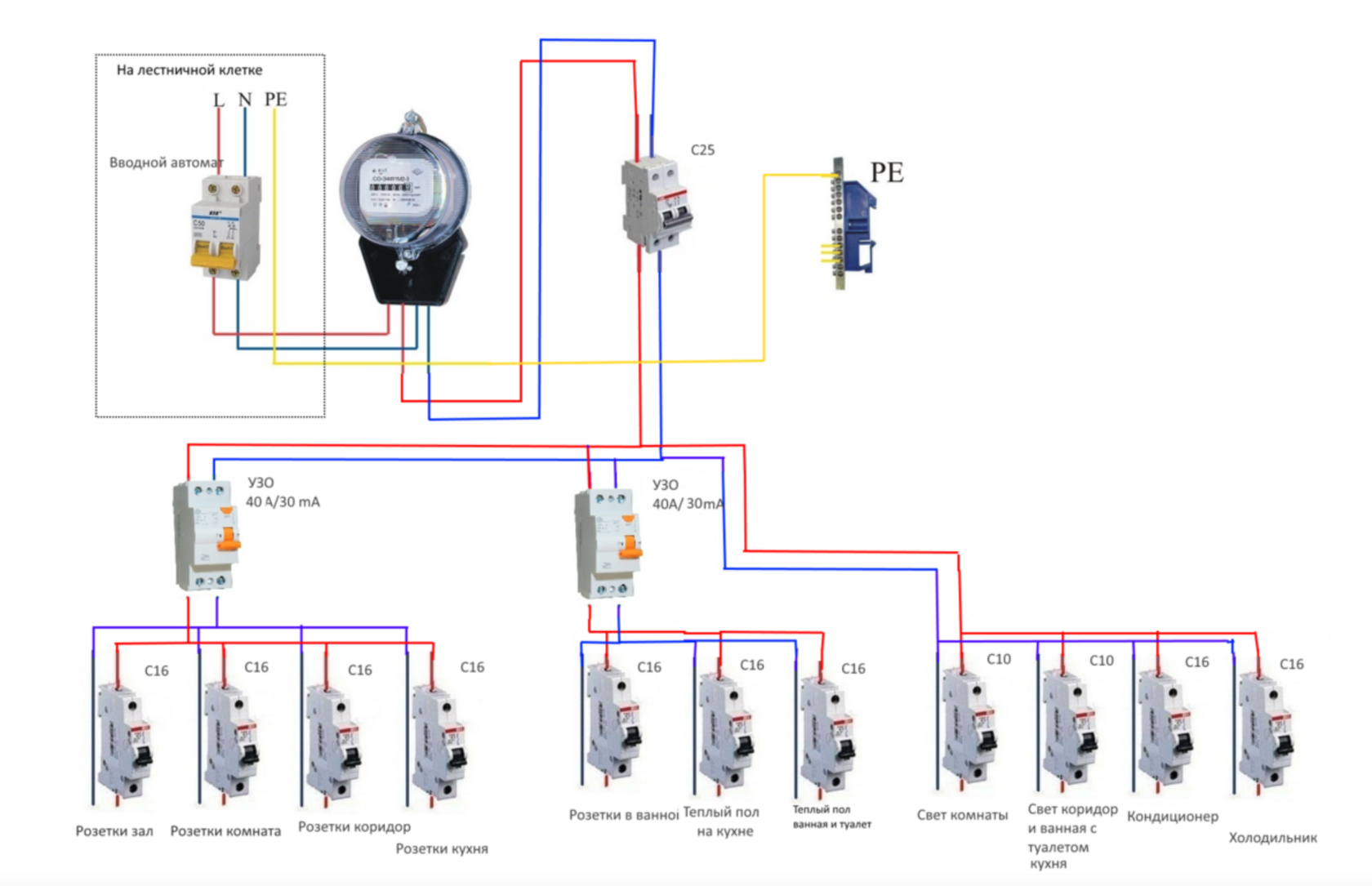

Схему электрощита нужно составлять до покупки автоматов, УЗО, дифавтоматов и корпуса. Это не формальность, а рабочий план, по которому будет понятно, какие линии приходят в щит, чем они защищены и как распределяется нагрузка. Без схемы легко ошибиться: поставить лишнее УЗО, забыть отдельную линию для мощного прибора, перепутать нули или выбрать щит без запаса места.

Хорошая схема должна отвечать на несколько вопросов: сколько линий будет в квартире или доме, какие приборы подключаются отдельно, где нужна защита от утечки тока, какой номинал у автоматов и какие нулевые шины относятся к конкретным УЗО.

Начинать нужно не с щита, а с помещений и оборудования. Пройдитесь по квартире или дому и выпишите все, что будет подключено к электросети. Важно учитывать не только розетки и освещение, но и мощные приборы.

В список обычно включают:

• освещение комнат, коридора, кухни, ванной;
• розетки жилых комнат;
• розетки кухни над столешницей;
• холодильник;
• стиральную машину;
• посудомоечную машину;
• бойлер;
• духовой шкаф;
• варочную панель;
• кондиционер;
• теплый пол;
• вентиляцию;
• уличное освещение;
• гараж, котельную, насос или хозблок в частном доме.

После этого потребителей распределяют по группам. Например, не стоит объединять кухонные розетки, стиральную машину и бойлер на одну линию. Каждая мощная или ответственная нагрузка должна иметь отдельное подключение от щита.

Для каждой группы нужно указать кабель, автомат и дополнительную защиту. Освещение обычно защищают автоматом меньшего номинала, розетки — отдельными автоматами, а влажные помещения и мощные приборы подключают через УЗО или дифавтомат.

Пример логики для бытового щита:

Важно не подбирать автомат «с запасом» только ради мощности прибора. Автомат должен защищать кабель. Если кабель не рассчитан на нагрузку, увеличивать номинал автомата нельзя.

На схеме нужно показать не только список линий, но и порядок устройств. Обычно питание идет от вводного автомата к реле напряжения, затем к УЗО, дифавтоматам и групповым автоматам. Такая последовательность помогает быстро понять, как устроен щит.

Также заранее нужно отметить нулевые шины. Если несколько групп защищаются разными УЗО, после каждого УЗО должна быть своя нулевая шина. Нельзя объединять нули разных групп после УЗО — это одна из частых причин ложных срабатываний.

При составлении схемы не стоит делать щит впритык. Даже если сейчас дополнительных приборов нет, они могут появиться позже: кондиционер, бойлер, теплый пол, видеонаблюдение, зарядка для электромобиля, уличное освещение или розетки в гараже.

Лучше сразу предусмотреть свободные модули в корпусе и место на DIN-рейке. Это дешевле и удобнее, чем через год менять весь щит или собирать дополнительный рядом.

Готовая схема электрощита должна быть понятной не только тому, кто ее рисовал, но и любому электрику, который откроет щит через несколько лет. В ней должны быть обозначены ввод, защитные устройства, группы потребителей, нулевые шины, заземление и запасные места. Чем точнее схема перед монтажом, тем меньше ошибок при сборке и проще дальнейшее обслуживание электросети.

Выбор защитных устройств для электрощита нельзя делать по принципу «чем мощнее, тем лучше». Автомат, УЗО или дифавтомат должны соответствовать конкретной линии: сечению кабеля, нагрузке, условиям эксплуатации и назначению помещения. Если поставить слишком слабую защиту, она будет постоянно отключаться. Если поставить слишком мощную — проводка может перегреваться, а автомат не сработает вовремя.

Автомат защищает кабель от перегрузки и короткого замыкания. Его номинал подбирают не под желание подключить больше техники, а под допустимую нагрузку на провод.

Чаще всего в бытовых щитах используют такие варианты:

• 10 А — для линий освещения;
• 16 А — для обычных розеточных групп;
• 20–25 А — для отдельных мощных линий при подходящем сечении кабеля;
• 32 А — для варочной панели или другого мощного оборудования, если кабель рассчитан на такую нагрузку;
• 40 А и выше — обычно для вводного автомата, в зависимости от выделенной мощности и проекта.

Для большинства домашних линий применяют автоматы с характеристикой C. Они нормально подходят для квартир и частных домов, где есть бытовая техника, освещение, насосы, холодильники и другие стандартные потребители. Характеристика B чаще используется там, где нужно более чувствительное отключение, а D — для оборудования с высокими пусковыми токами, но в обычных квартирных щитах она встречается редко.

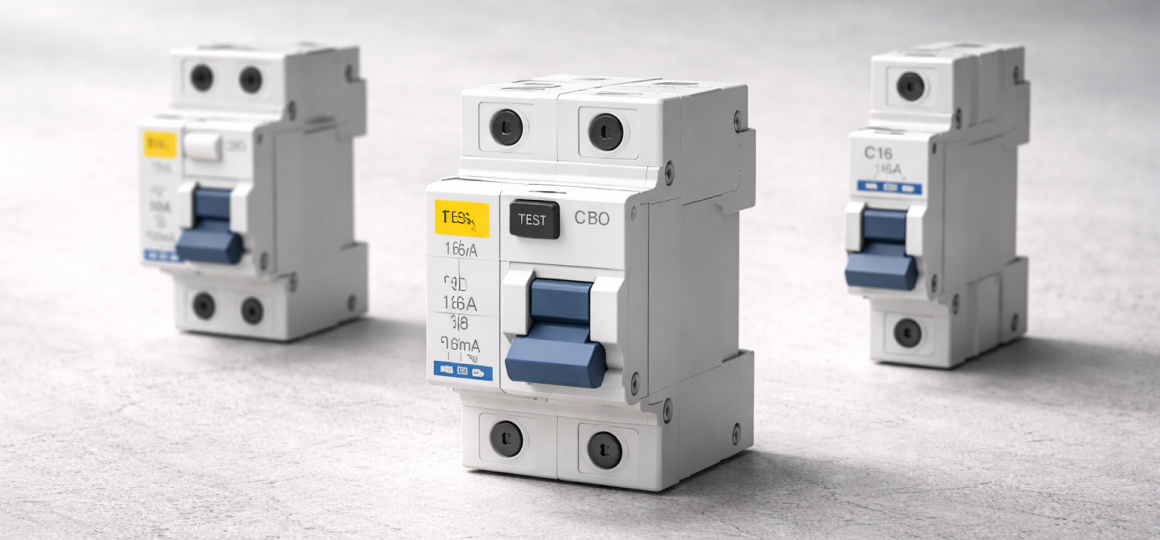

УЗО защищает человека от поражения током при утечке, но не защищает кабель от перегрузки и короткого замыкания. Поэтому УЗО всегда должно работать вместе с автоматом. Ошибка — поставить одно УЗО на линию без автомата и считать, что защита полноценная.

Для бытовых щитов чаще всего применяют УЗО с током утечки 30 мА. Это стандартное решение для розеточных групп, ванной комнаты, кухни, стиральной машины, бойлера и других линий, где возможен контакт человека с электроприборами.

Для отдельных задач могут использоваться и другие значения:

• 10 мА — для особо чувствительной защиты, например отдельной линии ванной комнаты;
• 30 мА — основной вариант для защиты человека в быту;
• 100 мА и выше — чаще применяют как противопожарную защиту на вводе, но не вместо защиты отдельных линий.

Также важно учитывать номинальный ток УЗО. Он должен быть не меньше, чем ток автомата, который стоит перед ним. Например, если группа защищена автоматом на 25 А, УЗО на 16 А ставить нельзя — оно может перегреваться.

Дифавтомат совмещает функции обычного автомата и УЗО. Он защищает линию сразу от трех основных проблем: перегрузки, короткого замыкания и утечки тока. Это удобное решение для отдельных важных потребителей.

Дифавтоматы часто ставят на:

• стиральную машину;
• бойлер;
• посудомоечную машину;
• теплый пол;
• ванную комнату;
• уличные розетки;
• гараж или хозблок;
• кондиционер;
• отдельную кухонную линию.

Плюс дифавтомата в том, что при аварии отключается только конкретная линия. Например, если появилась утечка в бойлере, не погаснет вся квартира, а отключится только водонагреватель. Минус — дифавтомат обычно дороже связки «автомат + УЗО», особенно если линий много.

Оба варианта рабочие, если схема собрана правильно. Связка «автомат + УЗО» удобна, когда одно УЗО защищает несколько линий через отдельные автоматы. Это дешевле, но при утечке может отключиться сразу группа потребителей. Дифавтомат дороже, зато делает защиту более точной: проблема на одной линии не затрагивает остальные.

На практике часто используют комбинированный подход. Например, освещение и часть розеток подключают через групповые УЗО, а влажные помещения, бойлер, стиральную машину и уличные линии защищают отдельными дифавтоматами.

Главное правило — не экономить на защите и не выбирать устройства «на глаз». Автоматы должны соответствовать кабелю, УЗО — назначению линии и току утечки, а дифавтоматы — конкретной нагрузке. Тогда электрощит будет не просто выглядеть аккуратно, а действительно защищать проводку, технику и людей.

Грамотное распределение групп — основа надежного электрощита. От этого зависит, будет ли сеть работать стабильно, удобно ли будет искать неисправность и не начнут ли автоматы отключаться при обычном использовании бытовой техники. Ошибка многих щитов в том, что все розетки и освещение подключают к двум-трем автоматам, а потом одна неисправная розетка или перегруженная кухня обесточивает половину квартиры.

Правильный подход другой: каждую важную зону и мощный прибор лучше выделять в отдельную линию. Тогда нагрузка распределяется равномерно, а при аварии отключается только проблемный участок.

Для современной квартиры минимального деления уже недостаточно. Сегодня в доме много техники: стиральная машина, бойлер, духовка, посудомойка, кондиционер, теплый пол, мощные кухонные приборы. Все это нельзя бездумно вешать на одну розеточную линию.

Чаще всего отдельно выделяют:

• освещение комнат и коридора;
• освещение кухни, ванной и санузла;
• розетки жилых комнат;
• розетки кухни над столешницей;
• холодильник;
• стиральную машину;
• посудомоечную машину;
• бойлер или водонагреватель;
• духовой шкаф;
• варочную панель;
• кондиционер;
• теплый пол;
• розетки ванной комнаты.

Кухню почти всегда стоит делить на несколько линий. Это самая нагруженная зона в квартире: чайник, микроволновка, кофемашина, духовой шкаф, посудомойка и холодильник могут работать одновременно. Если подключить все к одной группе, автомат будет регулярно отключаться при пиковой нагрузке.

В частном доме схема обычно сложнее, потому что кроме внутренних помещений есть уличные линии, хозяйственные постройки и дополнительное оборудование. Здесь особенно важно не собирать все «в одну кучу».

Отдельными группами обычно делают:

• освещение первого этажа;
• освещение второго этажа;
• розетки по этажам или зонам;
• кухню;
• санузлы;
• котельную;
• насосное оборудование;
• электрокотел;
• бойлер;
• гараж;
• мастерскую;
• уличное освещение;
• ворота и автоматику;
• видеонаблюдение;
• баню, беседку или хозблок.

Для уличных линий, гаража, бани и влажных помещений желательно предусматривать отдельную защиту от утечки тока. Такие линии чаще контактируют с влагой, перепадами температуры и механическими повреждениями, поэтому требования к безопасности выше.

Удобнее всего распределять потребителей не только по мощности, но и по назначению. Освещение лучше отделять от розеток. Кухню — от жилых комнат. Ванную — от обычных сухих помещений. Мощные приборы — от всех остальных потребителей.

Пример простой логики:

Чем понятнее разделены группы, тем проще пользоваться электрикой. Например, если неисправна посудомоечная машина, отключится только ее линия, а холодильник, свет и остальные розетки продолжат работать.

При сборке электрощита важно оставлять запас. Лучше сразу предусмотреть несколько свободных мест под будущие линии, чем через год менять весь щит из-за установки кондиционера, бойлера или зарядки для электромобиля. Хорошо распределенный щит — это не самый маленький и дешевый вариант, а тот, который безопасно выдерживает реальные нагрузки и остается удобным для обслуживания.

Сборка электрощита начинается не с установки автоматов, а с подготовки схемы. Нужно заранее понимать, сколько линий будет в квартире или доме, какие потребители подключаются отдельно, где нужны УЗО или дифавтоматы, какой кабель приходит на ввод и какая мощность выделена на объект. Без этого щит легко превратить в набор случайных устройств, которые вроде бы работают, но не дают нормальной защиты.

Сначала определяют все группы потребителей: освещение, розетки комнат, кухню, ванную, бойлер, стиральную машину, варочную панель, теплый пол, кондиционер, уличные линии и другое оборудование. Для каждой группы указывают кабель, сечение, автомат, УЗО или дифавтомат.

На этом этапе важно продумать не только текущую нагрузку, но и запас на будущее. Например, сегодня кондиционера нет, но его могут установить через год. Лучше сразу оставить место в щите и предусмотреть отдельную линию, чем потом переделывать всю сборку.

Корпус выбирают по количеству модулей. Один модуль — это стандартная ширина одного однополюсного автомата. Но считать место нужно с запасом. В щите должны поместиться вводной автомат, реле напряжения, УЗО, дифавтоматы, групповые автоматы, нулевые и заземляющие шины.

Не стоит брать щит строго «впритык». Оптимально оставить хотя бы 20–30% свободного места. Это упростит монтаж, обслуживание и возможное расширение электросети.

Щит крепят на удобной высоте, чтобы к нему был свободный доступ. Его не стоит прятать за мебелью, в труднодоступной нише или в зоне, где постоянно влажно. Для квартиры обычно выбирают прихожую или коридор. В частном доме щит часто размещают в техническом помещении, котельной или возле ввода кабеля.

Корпус должен быть закреплен ровно и надежно. После установки заводят вводной кабель и отходящие линии, оставляя достаточный запас провода для аккуратного подключения.

Обычно элементы располагают по логике движения питания: вводной автомат, реле напряжения, противопожарное УЗО при необходимости, затем групповые УЗО, дифавтоматы и автоматы отдельных линий. Такое расположение проще читать и обслуживать.

Устройства лучше группировать по назначению:

• отдельно освещение;
• отдельно розеточные группы;
• отдельно кухня;
• отдельно ванная;
• отдельно мощные приборы;
• отдельно уличные линии и хозяйственные постройки.

Такой порядок помогает быстро найти нужный автомат и понять, какая линия отключилась.

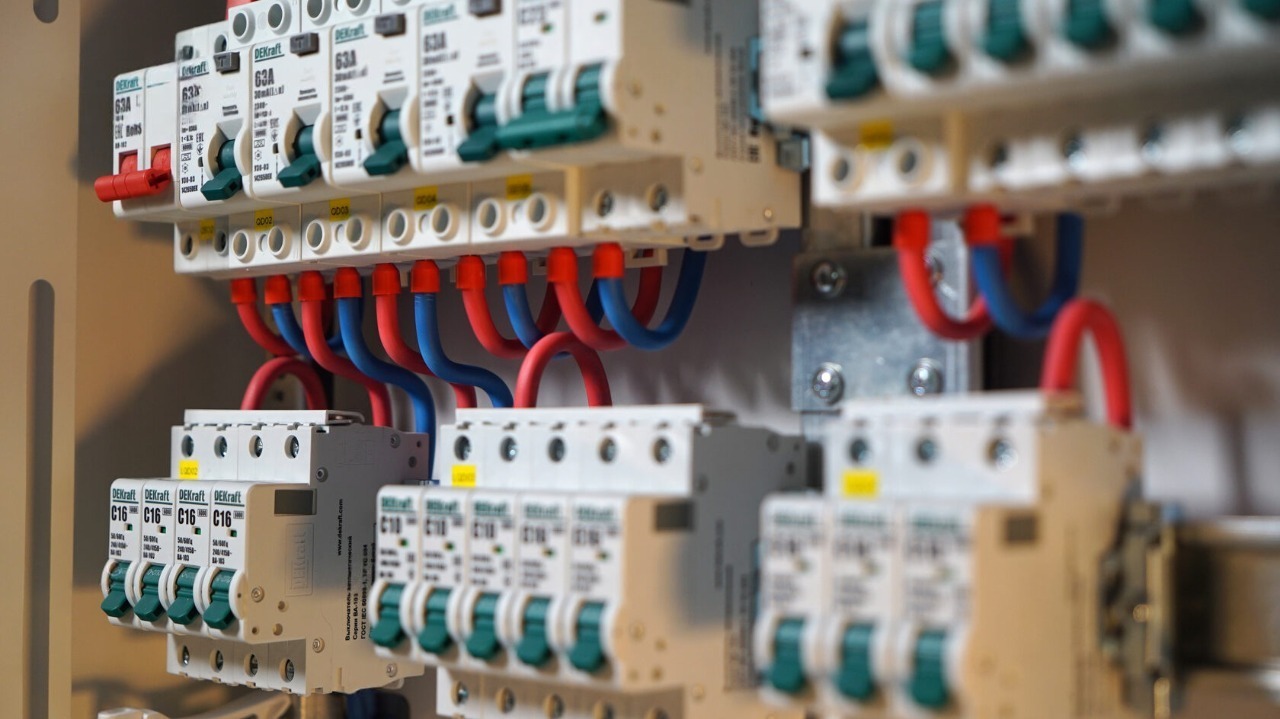

После установки устройств выполняют подключение. Фазные проводники заводят на автоматы, нулевые — на соответствующие нулевые шины, защитные PE-проводники — на шину заземления. Если в щите несколько УЗО, для каждого УЗО нужна своя нулевая шина. Нельзя объединять нули разных групп после УЗО, иначе защита будет срабатывать неправильно.

Для соединения автоматов лучше использовать гребенчатую шину. Она аккуратнее и надежнее самодельных перемычек из кусков провода. Все контакты нужно затянуть с нормальным усилием, без перекоса и пережима жил.

Каждую линию нужно подписать. Не просто «автомат 1» и «автомат 2», а понятно: «Кухня розетки», «Стиральная машина», «Освещение коридор», «Бойлер», «Варочная панель». Маркировку делают на самом щите, на проводах или на специальной схеме, которая хранится внутри дверцы.

Через несколько месяцев даже владелец может забыть, какой автомат за что отвечает. Подписанный щит экономит время при ремонте, аварии и обслуживании.

После сборки проверяют надежность соединений, правильность разделения нулей, работу УЗО и дифавтоматов, соответствие автоматов подключенным линиям. Нужно убедиться, что при отключении одной группы не пропадает питание там, где его быть не должно, а кнопка «Тест» на УЗО срабатывает корректно.

Готовый электрощит должен быть аккуратным, понятным и безопасным. В нем не должно быть оголенных участков проводов, перегретых контактов, случайных перемычек и неподписанных линий. Хорошая сборка видна сразу: все устройства стоят логично, провода уложены ровно, а любая линия легко находится за несколько секунд.

Подключение автоматов, нулевых проводников и заземления — один из самых ответственных этапов сборки электрощита. Здесь важно не только «завести провода на свои места», но и сохранить правильную логику защиты. Ошибки в этой части часто приводят к ложным срабатываниям УЗО, перегреву контактов, пропаданию питания на отдельных линиях и опасным ситуациям при эксплуатации.

Главное правило: фаза, рабочий ноль и защитное заземление должны подключаться по своей схеме и не смешиваться между собой.

Автоматический выключатель ставится в разрыв фазного проводника. Через него проходит фаза, которая затем уходит на конкретную линию: освещение, розетки, кухню, бойлер, кондиционер или другой потребитель.

Обычно питание приходит на верхнюю клемму автомата, а отходящая линия подключается снизу. В некоторых устройствах допустимо и обратное подключение, но в бытовых щитах чаще придерживаются единого порядка: вход сверху, выход снизу. Так щит проще читать и обслуживать.

Важно помнить:

• автомат защищает не технику, а кабель линии;
• номинал автомата подбирают под сечение провода;
• нельзя увеличивать номинал автомата, если линию постоянно выбивает;
• фазные перемычки между автоматами лучше делать гребенчатой шиной;
• все клеммы должны быть надежно затянуты.

Плохой контакт в автомате может греться сильнее, чем сама нагрузка. Поэтому после сборки важно проверить, чтобы провод был зажат ровно, без попадания изоляции под клемму и без оголенной жилы снаружи.

Рабочий ноль обозначается как N. Он нужен для нормальной работы электрической цепи. В щите нулевые проводники подключаются к нулевым шинам. Но здесь есть важный нюанс: если в схеме используются УЗО или дифавтоматы, нули нельзя объединять как попало.

После каждого УЗО должна быть своя нулевая шина. К ней подключаются только те линии, которые защищает именно это УЗО. Если соединить нули разных групп между собой, УЗО может начать выбивать без видимой причины.

Пример ошибки: фаза розеточной группы идет через одно УЗО, а ноль этой же группы случайно подключен к другой нулевой шине. В результате ток уходит не тем путем, защита видит дисбаланс и отключает питание.

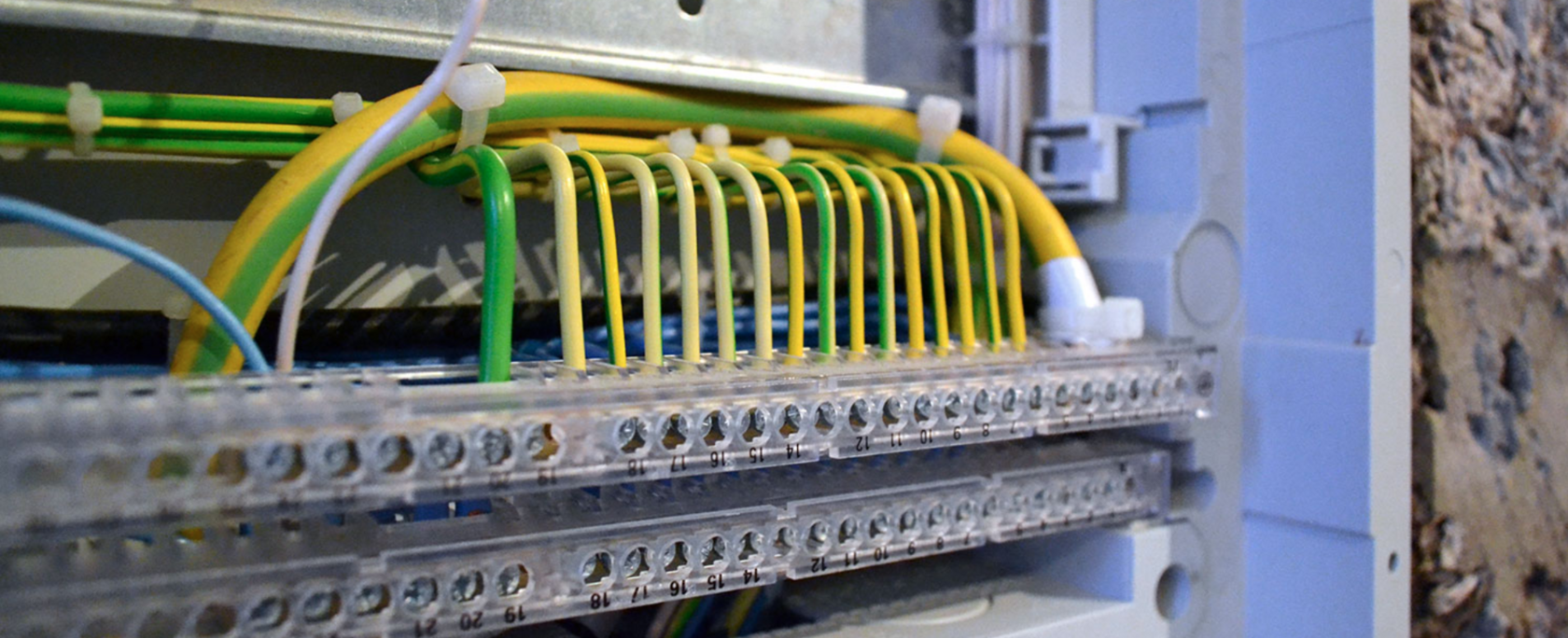

Заземление обозначается как PE. Это защитный проводник, который не должен использоваться как рабочий ноль. Его задача — отвести опасный потенциал на корпусах приборов и повысить безопасность при повреждении изоляции.

Все защитные проводники подключаются к отдельной шине заземления. На нее заводят PE-проводники от розеток, светильников, металлических корпусов оборудования, бойлера, стиральной машины, варочной панели и других линий.

Нельзя:

• объединять рабочий ноль N и заземление PE после вводного узла;
• использовать заземление вместо нуля;
• подключать PE-проводник через автомат;
• разрывать защитный проводник выключателями или защитными устройствами;
• оставлять розетки с заземляющим контактом без реального PE-подключения.

Если в доме старая двухпроводная сеть без полноценного заземления, нельзя просто поставить розетки «с землей» и перемкнуть контакт заземления с нулем. Такое решение может быть опасным. В этом случае нужно разбираться с системой электроснабжения и выбирать безопасный вариант модернизации.

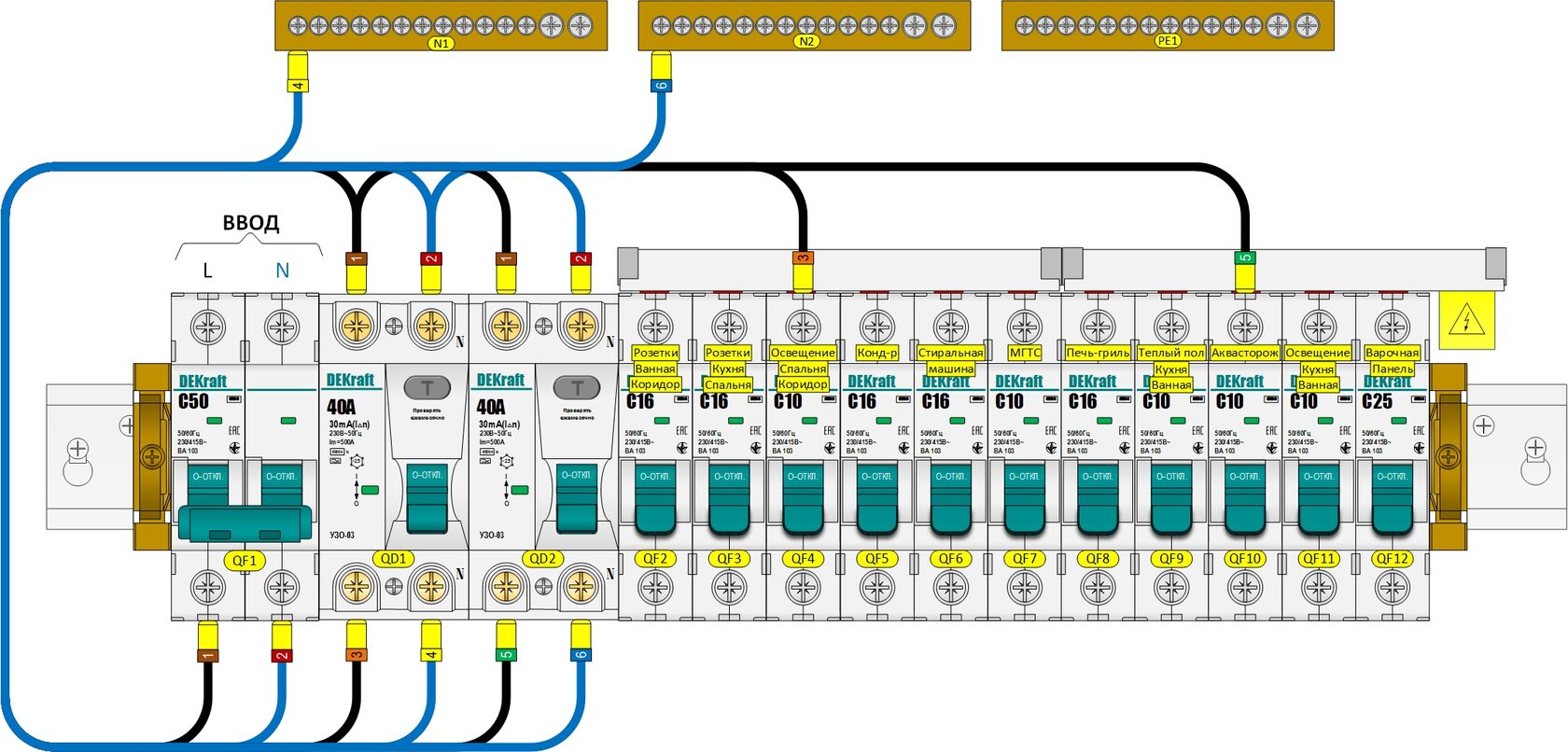

Для понимания можно представить щит так:

Самая частая проблема в щитах — перепутанные нули. Внешне все может выглядеть аккуратно, автоматы включаются, свет работает, но УЗО постоянно отключается или не защищает так, как должно. Поэтому при сборке важно не спешить и проверять каждую линию отдельно.

Правильно подключенный щит легко читается: фаза идет через защитные устройства, ноль возвращается на свою шину, заземление подключено отдельно и нигде не разрывается. Именно такая схема делает электросеть не только рабочей, но и безопасной.

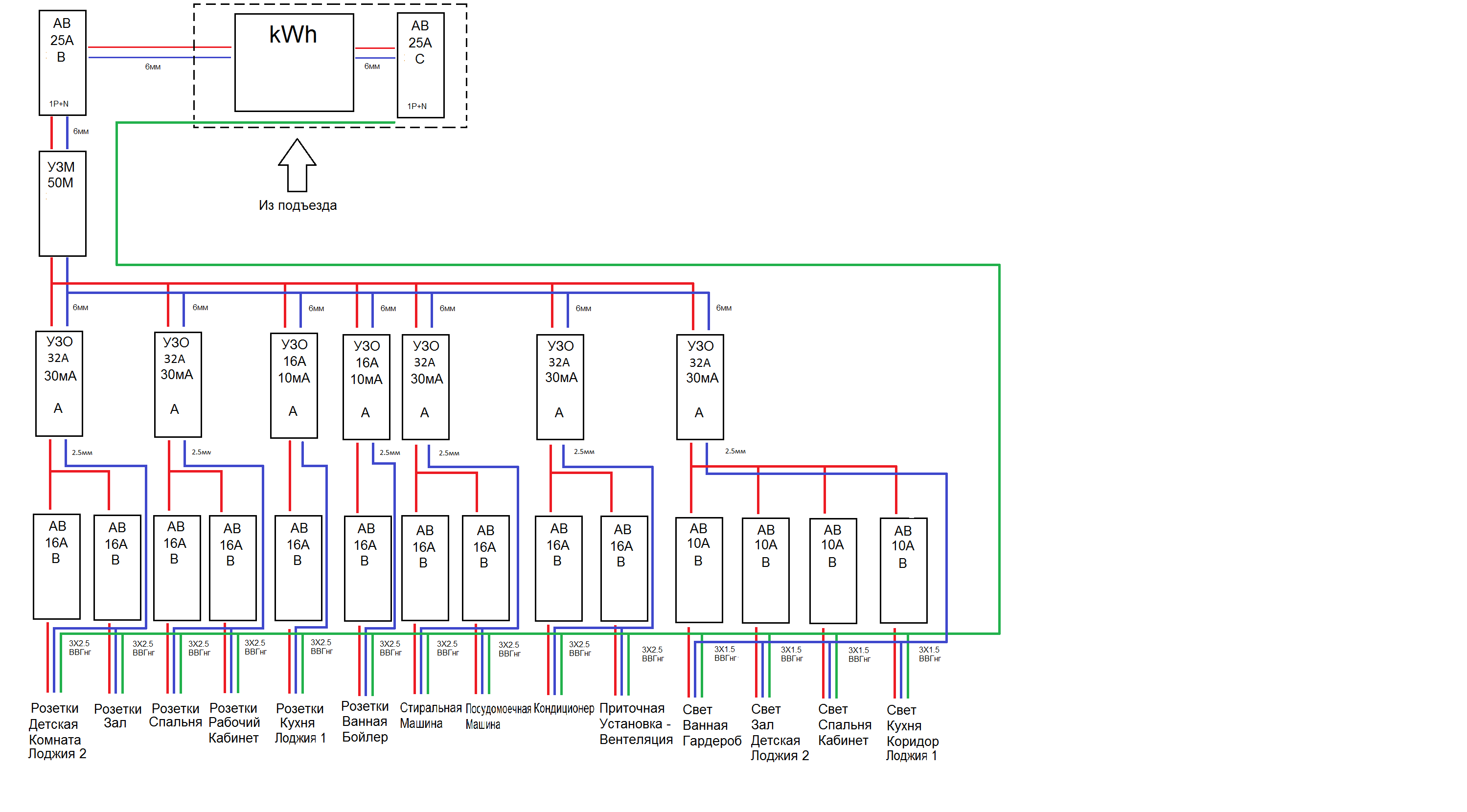

Типовая схема электрощита помогает понять общую логику подключения, но ее нельзя слепо копировать без учета конкретного объекта. В одной квартире может быть только освещение, розетки и кухонная техника, а в другой — бойлер, теплый пол, кондиционеры, электроплита и система умного дома. В частном доме схема еще сложнее: добавляются котельная, насос, гараж, уличное освещение, ворота, баня или хозблок.

Правильная схема всегда строится от реальных нагрузок. Сначала считают группы потребителей, затем подбирают кабель, автоматы, УЗО и дифавтоматы, а уже потом собирают щит.

Для небольшой квартиры схема может быть относительно простой. Обычно она включает вводной автомат, реле напряжения, несколько групповых автоматов и защиту от утечки тока на розетки, ванную и кухню.

Пример распределения:

В такой схеме освещение лучше не подключать через то же УЗО, что и все розетки. Если где-то появится утечка и отключится розеточная группа, свет в квартире останется работать. Это удобно и безопасно, особенно вечером или ночью.

Если в квартире много техники, щит лучше делать более подробным. Отдельно выделяют духовой шкаф, посудомоечную машину, кондиционер, теплый пол, холодильник, рабочую зону кухни и санузел. Чем больше отдельных линий, тем проще локализовать проблему.

Например, при неисправности посудомоечной машины отключится только ее дифавтомат, а холодильник, розетки комнат и освещение продолжат работать. Это особенно важно для техники, которая должна работать постоянно.

В частном доме нагрузок больше, поэтому щит обычно делят по зонам и назначению. Часто делают отдельные группы для каждого этажа, котельной, гаража, уличных линий и мощного оборудования.

Пример распределения для дома:

• освещение первого этажа;
• освещение второго этажа;
• розетки первого этажа;
• розетки второго этажа;
• кухня;
• санузлы;
• котельная;
• насос или скважина;
• электрокотел;
• бойлер;
• гараж;
• уличное освещение;
• автоматика ворот;
• видеонаблюдение;
• баня, беседка или хозяйственный блок.

Уличные линии, гараж, баню и насосное оборудование лучше защищать отдельными дифавтоматами или отдельными УЗО с автоматами. Эти участки чаще работают во влажных условиях и больше подвержены повреждениям кабеля.

В большинстве случаев питание в щите идет по такой последовательности: вводной автомат, реле напряжения, затем общая или групповая защита, после этого автоматы и дифавтоматы отдельных линий. Нули после УЗО обязательно расходятся на свои нулевые шины, а заземление подключается отдельно на PE-шину.

Не стоит делать схему слишком простой ради экономии. Один автомат на все розетки и одно УЗО на весь дом — плохое решение. При любой утечке или перегрузке будет отключаться слишком много потребителей, а поиск неисправности займет больше времени.

Хорошая схема электрощита должна быть понятной, безопасной и удобной для обслуживания. В ней каждая важная линия имеет свою защиту, мощные приборы не перегружают общие группы, а при аварии отключается только проблемный участок, а не весь дом или квартира.

Ошибки при сборке электрощита опасны тем, что не всегда проявляются сразу. Свет включается, розетки работают, автоматы стоят на месте — кажется, что все сделано правильно. Но при перегрузке, утечке тока или коротком замыкании защита может сработать неправильно или не сработать вообще.

Чаще всего проблемы появляются из-за спешки, экономии на материалах и отсутствия нормальной схемы. Электрощит нельзя собирать «по памяти» или «как у соседа». У каждого объекта свои нагрузки, кабели, мощные приборы и условия эксплуатации.

Одна из самых частых ошибок — установка автоматов большего номинала, чем допускает кабель. Например, на линию с кабелем, рассчитанным на 16 А, ставят автомат на 25 А, чтобы его «не выбивало». В итоге автомат перестает защищать проводку, а кабель при перегрузке может перегреваться.

Автомат должен защищать линию, а не подстраиваться под желание подключить больше техники. Если автомат регулярно отключается, нужно искать причину: перегрузку, плохой контакт, неисправный прибор или неправильно распределенные группы.

Еще одна распространенная ошибка — подключить половину квартиры или дома к одному автомату. Особенно плохо, когда на одной линии оказываются кухня, ванная, розетки комнат и мощная техника.

К чему это приводит:

• автомат выбивает при одновременной работе приборов;
• сложно найти неисправную линию;
• при аварии отключается слишком большая часть дома;
• кабель и контакты работают на пределе;
• пользоваться электрикой становится неудобно.

Правильнее разделять потребителей по зонам и нагрузке: отдельно освещение, отдельно розетки комнат, отдельно кухня, ванная и мощные приборы.

УЗО защищает от утечки тока, но не заменяет автомат. Если поставить УЗО без автомата, линия не будет защищена от перегрузки и короткого замыкания. Также частая проблема — неправильное подключение нулевых проводников после УЗО.

Если нули разных групп смешаны между собой, УЗО может постоянно отключаться без понятной причины. Бывает и обратная ситуация: внешне все работает, но защита фактически собрана неправильно и не обеспечивает нужного уровня безопасности.

Типовые ошибки:

• одно УЗО ставят на весь дом без разделения групп;
• после разных УЗО объединяют нули;
• УЗО выбирают с номиналом меньше, чем автомат перед ним;
• влажные помещения оставляют без защиты от утечки;
• вместо дифавтомата ставят обычный автомат на опасную линию.

Рабочий ноль N и защитное заземление PE выполняют разные задачи. Их нельзя произвольно объединять в щите, использовать один вместо другого или подключать заземление через автомат.

Особенно опасна ситуация, когда в старой двухпроводной сети делают перемычку между нулем и контактом заземления в розетке. На вид такая розетка становится «с заземлением», но реальной защиты это не дает и может создать опасность при обрыве нуля.

Даже правильно подобранный автомат не спасет, если провод плохо зажат в клемме. Слабый контакт начинает греться, изоляция темнеет, появляется запах гари, а в тяжелых случаях возможны оплавление и пожар.

Проблемы часто появляются из-за того, что:

• жила вставлена не до конца;
• под клемму попала изоляция;
• многожильный провод подключен без наконечника;
• контакт перетянут или, наоборот, недотянут;
• использованы случайные перемычки вместо нормальной гребенчатой шины.

Неподписанный щит — это проблема для любого обслуживания. Пока все работает, кажется, что маркировка не нужна. Но при аварии приходится вручную искать, какой автомат отвечает за бойлер, кухню, ванную или освещение.

В хорошем щите должны быть подписаны автоматы, нулевые шины и основные линии. Еще лучше — разместить схему на внутренней стороне дверцы. Это упростит ремонт, диагностику и дальнейшее расширение электросети.

Главная ошибка при сборке электрощита — относиться к нему как к формальности. На самом деле щит отвечает за безопасность людей, проводки и техники. Поэтому здесь важны не только аккуратный внешний вид, но и правильная схема, надежные соединения, грамотная защита и понятная логика каждой линии.

Собрать электрощит самостоятельно теоретически возможно, если человек хорошо понимает электрику, умеет читать схемы, знает назначение автоматов, УЗО, дифавтоматов, понимает разницу между фазой, нулем и заземлением. Но на практике щит — это не то место, где стоит учиться методом проб и ошибок. Ошибка может привести не только к выбиванию автомата, но и к перегреву проводки, поражению током или пожару.

Электрика лучше вызвать не только тогда, когда «уже что-то сгорело». Гораздо разумнее доверить специалисту проектирование и сборку щита заранее, особенно если речь идет о новой проводке, ремонте квартиры или подключении мощного оборудования.

Есть ситуации, где самостоятельная сборка особенно опасна. В таких случаях нужен не просто человек, который «умеет подключать автоматы», а электрик, который сможет рассчитать нагрузку, проверить кабели и собрать щит по нормальной схеме.

К электрику стоит обратиться, если:

• в квартире или доме полностью меняется проводка;
• нужно собрать щит с нуля;
• подключается варочная панель, электрокотел, бойлер, теплый пол или другое мощное оборудование;
• в щите уже есть следы перегрева, запах гари, оплавленные провода или потемневшие автоматы;
• автомат постоянно выбивает, но причина непонятна;
• УЗО или дифавтомат срабатывает без очевидной причины;
• в доме старая двухпроводная сеть без полноценного заземления;
• нужно разделить линии после ремонта;
• требуется подключение трехфазного ввода;
• планируется электрика в частном доме, гараже, бане, котельной или на участке.

Особое внимание нужно уделять влажным помещениям и уличным линиям. Ванная, баня, насос, скважина, наружные розетки и освещение участка требуют продуманной защиты от утечки тока. Здесь ошибки могут быть особенно опасны, потому что электричество часто находится рядом с водой, металлическими корпусами и открытым воздухом.

Работа специалиста не должна сводиться к тому, чтобы просто «накидать автоматы» в корпус. Правильная сборка начинается с осмотра объекта и понимания реальных нагрузок. Электрик должен выяснить, какие линии уже есть, какие приборы будут подключаться, какое сечение кабеля проложено и какая мощность выделена на объект.

Хороший специалист:

• составляет или проверяет схему электрощита;
• подбирает автоматы под сечение кабеля, а не «на глаз»;
• правильно распределяет группы потребителей;
• предусматривает УЗО или дифавтоматы для опасных линий;
• разделяет нулевые шины после УЗО;
• не смешивает рабочий ноль и заземление;
• использует нормальные шины, наконечники и комплектующие;
• аккуратно укладывает провода внутри щита;
• подписывает линии;
• проверяет работу защиты после сборки.

После такой работы щит не только выглядит аккуратно, но и остается понятным для обслуживания. При необходимости другой электрик сможет открыть его и быстро разобраться, какая линия за что отвечает.

Иногда владельцы пытаются сэкономить и просят собрать щит «попроще»: меньше автоматов, одно УЗО на все, без реле напряжения, без запаса места, без маркировки. На этапе ремонта это кажется выгодным, но потом начинаются проблемы: выбивает автоматы, отключается вся квартира, греются контакты, трудно найти неисправность, приходится переделывать щит заново.

Грамотно собранный электрощит — это не лишняя трата, а защита проводки, техники и людей. Особенно если в доме много мощных приборов, дорогая бытовая техника, теплые полы, насосы, котельное оборудование или наружные линии.

Самостоятельно можно разобраться в принципах работы щита, понять назначение устройств и проконтролировать логику сборки. Но финальное подключение, проверку и ввод в эксплуатацию лучше доверить квалифицированному электрику. Это тот случай, когда профессиональная работа напрямую влияет на безопасность всего дома.
