Какие кабели использовать для квартиры и дома: выбор сечения и марки провода

Современная квартира или частный дом потребляет все больше электроэнергии из-за обилия бытовых приборов, и от правильного подбора проводников напрямую зависит стабильность работы всей системы. Интересный факт: по данным энергетических компаний, около трети пожаров в жилом секторе связано с некачественной или неправильно подобранной проводкой, поэтому выбор сечения и марки кабеля требует внимательного подхода уже на этапе планирования.

Вводный раздел помогает понять базовые принципы. Электропроводка делится на несколько контуров: освещение, розетки и мощные потребители вроде электроплит или бойлеров. Каждый контур требует своего подхода к выбору проводника, чтобы избежать перегрева и коротких замыканий. Нормативные документы, такие как правила устройства электроустановок, задают минимальные требования к сечению жил в зависимости от предполагаемой нагрузки. Например, для обычных розеток чаще всего достаточно медных проводов с сечением 2,5 квадратных миллиметра, а для освещения хватает 1,5. Важно учитывать не только текущие нужды, но и возможное увеличение нагрузки в будущем при добавлении новой техники.

Почему сечение жил влияет на безопасность и долговечность проводки

Сечение жил определяет, какой ток может пропускать кабель без чрезмерного нагрева. Слишком тонкий проводник быстро перегревается, что приводит к повреждению изоляции и риску возгорания. Слишком толстый, напротив, удорожает монтаж и усложняет прокладку в узких каналах. Расчет ведут по таблицам допустимых токовых нагрузок с учетом способа прокладки: открыто, в трубе или в стене. Для медных жил в скрытой проводке при сечении 2,5 квадратных миллиметра допустимая нагрузка обычно составляет до 25 ампер, что соответствует примерно 5,5 киловаттам при напряжении 220 вольт. Алюминиевые провода требуют большего сечения при той же нагрузке и сегодня применяются реже из-за меньшей надежности соединений.

Марка кабеля тоже играет ключевую роль. Популярные варианты для жилых помещений включают ВВГнг, NYM и ПВС. Первый отличается негорючей изоляцией и подходит для скрытой прокладки, второй имеет двойную изоляцию и удобен для монтажа в сырых помещениях, третий чаще используют для переносных приборов и удлинителей. При выборе стоит обращать внимание на наличие сертификатов соответствия и отсутствие повреждений на изоляции.

• Медные жилы предпочтительнее алюминиевых для постоянной проводки благодаря лучшей проводимости и меньшей склонности к окислению.
• Негорючая изоляция обязательна в многоквартирных домах для снижения риска распространения огня.
• Учет запаса по мощности позволяет избежать переделок при увеличении числа электроприборов.

На практике специалисты рекомендуют начинать с составления схемы расположения розеток и светильников, затем рассчитывать суммарную мощность на каждом участке. Это помогает точно определить нужное сечение и избежать как излишних трат, так и потенциальных проблем в эксплуатации.

Популярные марки проводников и их особенности для разных условий

Выбор конкретной марки зависит от места прокладки, влажности помещения и требований к пожарной безопасности. В сухих жилых комнатах часто отдают предпочтение изделиям с поливинилхлоридной изоляцией, которые хорошо гнутся и легко укладываются в штробы. Для ванных, кухонь и подвалов лучше подходят варианты с усиленной защитой от влаги и механических повреждений. При открытой прокладке по стенам или потолкам важно, чтобы внешняя оболочка выдерживала ультрафиолет и перепады температур.

Специалисты отмечают, что изделия с индексом «нг» не поддерживают горение и снижают риск распространения пламени по вертикальным каналам. Дополнительная маркировка «LS» указывает на низкое дымовыделение при нагреве, что особенно ценно в многоквартирных зданиях. Для переносных удлинителей и подключения бытовой техники чаще берут гибкие шнуры с многопроволочными жилами, которые меньше ломаются при частом перемещении.

Правильный подбор марки позволяет избежать преждевременного износа изоляции и обеспечить стабильную работу сети на протяжении десятилетий.

При сравнении вариантов стоит учитывать не только цену за метр, но и удобство монтажа, срок службы и соответствие действующим нормам. Некоторые марки лучше переносят многократные изгибы, другие отличаются повышенной стойкостью к химическим воздействиям. В таблице ниже приведены основные характеристики нескольких распространенных типов.

Распределение нагрузки по контурам помогает точнее подобрать параметры. На диаграмме ниже показан примерный процент потребления по основным группам в типичной квартире.

Гибкость и жесткость жил также влияют на выбор. Однопроволочные варианты проще соединять в распределительных коробках, а многопроволочные лучше выдерживают вибрацию и частые перемещения. При прокладке в трубах или гофре важно оставлять запас по диаметру, чтобы не повредить оболочку при затяжке. Все эти нюансы учитывают еще на стадии проекта, чтобы готовый монтаж соответствовал реальным условиям эксплуатации.

Особенности выбора для различных помещений квартиры и дома

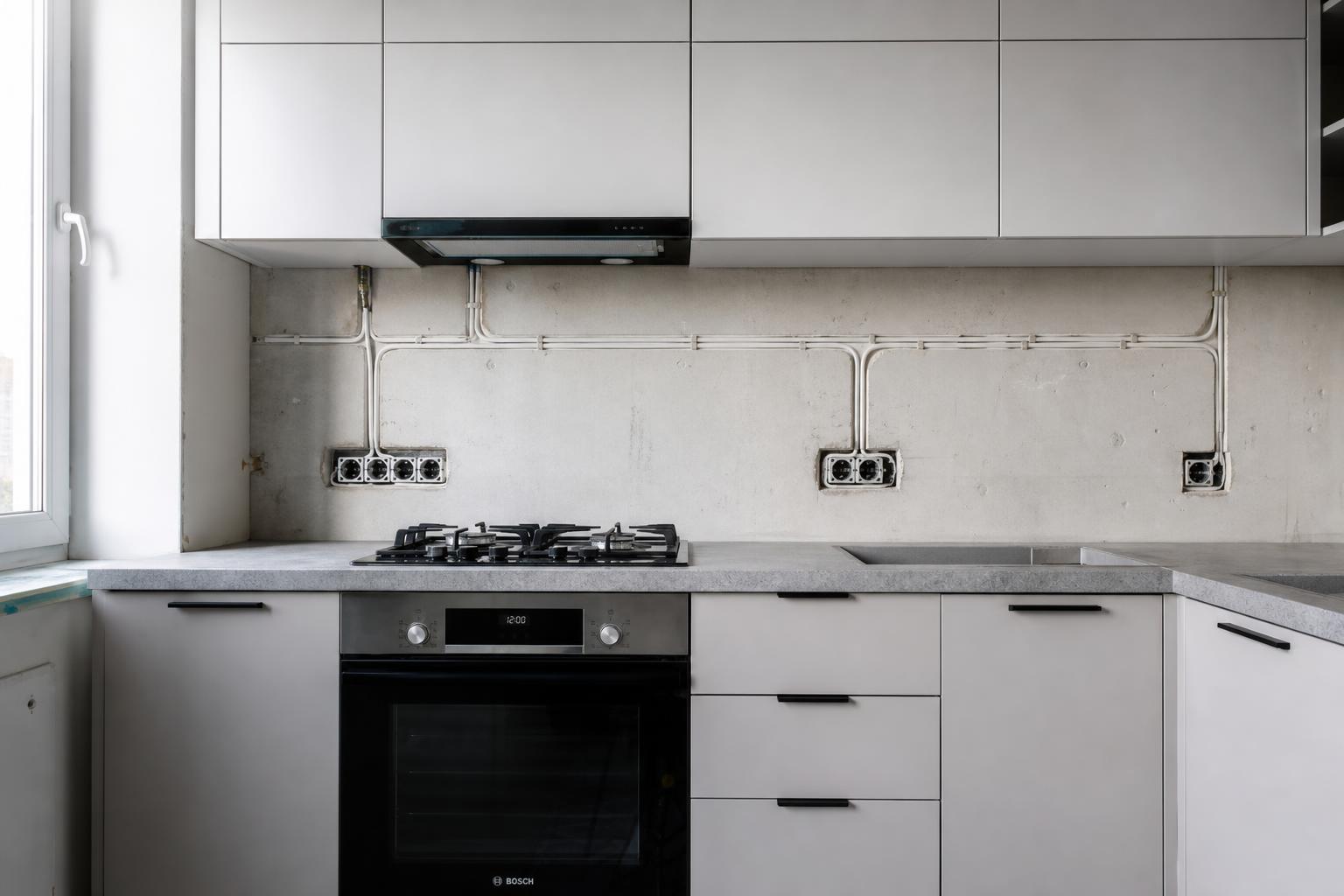

Каждое помещение предъявляет свои требования к параметрам проводников из-за разной интенсивности использования техники и условий окружающей среды. В кухне, где сосредоточено много мощных потребителей, приходится предусматривать отдельные линии для плиты, духовки и посудомоечной машины, чтобы распределить нагрузку равномерно и избежать перегрузок на одном участке. В ванной комнате повышенная влажность диктует использование кабелей с усиленной влагозащитой и обязательное заземление всех металлических частей оборудования.

Гостиная обычно требует большего количества розеток для телевизора, аудиосистемы и зарядных устройств, поэтому планирование здесь начинается с расчета суммарной мощности всех предполагаемых приборов. Спальни и детские комнаты чаще обходятся стандартными решениями, но и там важно предусмотреть запас на будущее, например, при установке кондиционера или дополнительного освещения. В коридорах и прихожих акцент делают на освещении и минимальном числе розеток для пылесоса или обогревателя.

Грамотное зонирование сети позволяет повысить надежность и упростить поиск неисправностей в случае проблем.

В частном доме появляются дополнительные факторы, такие как прокладка по чердаку или в подвале, где температура и влажность могут сильно отличаться от квартирных условий. Здесь часто используют кабели с более стойкой к внешним воздействиям оболочкой и прокладывают их в защитных трубах. Отдельное внимание уделяют вводу в здание: сечение на этом участке выбирают с учетом общей мощности всех потребителей и возможного подключения резервного источника питания.

При монтаже в деревянных строениях обязательна дополнительная защита в виде металлических труб или гофры из негорючего материала. Это снижает риск возгорания при перегреве. В кирпичных и панельных зданиях чаще применяют скрытую прокладку в штробах, что упрощает финишную отделку, но требует точного расчета глубины каналов. Во всех случаях рекомендуется оставлять небольшой запас длины на каждом отрезке, чтобы при необходимости можно было выполнить переподключение без замены всего участка.

Разделение на группы позволяет оптимизировать защиту: для освещения ставят автоматы меньшего номинала, для розеток — более мощные, а для отдельных мощных устройств выделяют индивидуальные линии с собственными защитными устройствами. Такой подход минимизирует последствия короткого замыкания на одном участке и облегчает эксплуатацию всей системы в целом.

Подбор защитных устройств для разных групп потребителей

Защитные аппараты играют ключевую роль в предотвращении повреждений при превышении допустимых параметров тока. Автоматические выключатели реагируют на перегрузку и короткое замыкание, разрывая цепь до того, как проводники успеют нагреться до опасной температуры. Устройства защитного отключения дополнительно контролируют утечки тока на землю, что особенно важно в помещениях с повышенной влажностью или при использовании техники с металлическими корпусами.

При формировании групп потребителей учитывают не только суммарную мощность, но и характер нагрузки: импульсные источники питания, электродвигатели и нагревательные элементы создают разные типы помех и пусковых токов. Для линий с частыми включениями мощных приборов выбирают аппараты с характеристикой C, которые допускают кратковременные превышения номинала без ложных срабатываний. В спальнях и детских комнатах предпочтительнее устройства с характеристикой B, реагирующие быстрее на небольшие перегрузки.

Совмещение автоматов и УЗО в одном корпусе упрощает монтаж в распределительном щите и экономит место на DIN-рейке. Такие комбинированные модули обеспечивают одновременную защиту от перегрузки, короткого замыкания и токов утечки. При этом важно соблюдать селективность: устройства на вводе должны иметь больший номинал и задержку срабатывания, чтобы локальная неисправность не обесточивала всю квартиру.

В частных домах часто устанавливают дополнительные дифференциальные реле на вводе для защиты от пожара, вызванного утечками. Они реагируют на токи от 100 до 300 миллиампер и дополняют квартирные УЗО с чувствительностью 30 миллиампер. Правильная координация всех элементов позволяет быстро локализовать проблему и минимизировать время простоя.

Монтаж защитных устройств требует точного соответствия сечению проводников и расчетной нагрузке. Слишком чувствительный автомат будет часто отключаться при нормальной работе, а слишком мощный не успеет среагировать на опасную ситуацию. Регулярная проверка работоспособности с помощью кнопки «Тест» на УЗО помогает убедиться, что механизм отключения сохраняет подвижность и не заклинивает со временем.

В щитах с большим количеством линий удобно применять модульные системы с возможностью добавления новых аппаратов без полной переборки. Это особенно актуально при постепенной модернизации электросети или подключении новых потребителей. Качественные контакты и правильная затяжка клемм снижают вероятность нагрева в точках соединения и продлевают срок службы всей сборки.

Правила маркировки и документирования электросети для последующего обслуживания

Четкая маркировка всех элементов позволяет быстро ориентироваться в схеме при проведении ремонта или добавлении новых потребителей. Каждый провод и автомат снабжают бирками с указанием назначения линии, номера группы и сечения жил. Такой подход сокращает время поиска нужного участка и снижает риск ошибок при отключении.

В распределительном щите удобно применять цветовую кодировку проводников по стандартным правилам: фаза обозначается коричневым или черным цветом, ноль — синим, заземление — желто-зеленым. Дополнительные наклейки на крышках коробок и на стенах возле розеток помогают мастерам в будущем понять, где проходит скрытая проводка без вскрытия отделки.

Составление подробной схемы на бумаге или в электронном виде фиксирует расположение всех соединений, глубину прокладки и точки перехода через перекрытия. Документ хранят вместе с техническим паспортом жилья, чтобы при продаже или передаче недвижимости новый владелец мог сразу оценить состояние сети.

При постепенной замене старых участков маркировка обновляется сразу после монтажа. Это особенно важно в домах с несколькими этажами, где линии могут пересекаться на разных уровнях. Регулярная проверка читаемости надписей раз в несколько лет предотвращает ситуации, когда выцветшие бирки приводят к путанице.

Современные решения включают использование прозрачных труб и коробов, через которые видны цветные жилы, а также нанесение надписей непосредственно на изоляцию с помощью специальных маркеров. Такие меры повышают удобство эксплуатации без дополнительных затрат на сложное оборудование.

Проверка качества кабеля при покупке и приёмке на объекте

Приобретая кабельную продукцию, важно не ограничиваться визуальным осмотром. Проверяйте наличие сертификата соответствия и протокола испытаний от производителя. Обратите внимание на равномерность толщины изоляции и отсутствие трещин или вмятин на внешней оболочке. Полезно измерить фактическое сечение жил микрометром или штангенциркулем — недобросовестные поставщики нередко занижают этот параметр на 10–15 %. При больших объёмах закупки имеет смысл отправить образец в лабораторию для определения удельного сопротивления и температуры плавления изоляции.

Хранение и транспортировка до начала работ

До монтажа бухты следует держать в сухом помещении при температуре от −15 до +40 °C. Избегайте длительного пребывания на солнце — ультрафиолет снижает эластичность ПВХ-оболочки. При переноске на этажи используйте жёсткие барабаны или специальные тележки, чтобы не повредить жилы перегибами.

Адаптация электросети под растущие нагрузки и современные технологии

Через 5–7 лет после ремонта типичная квартира получает новые энергоёмкие устройства: индукционные варочные панели, системы вентиляции с рекуперацией, зарядные станции для электромобилей. Чтобы избежать полной замены проводки, уже на этапе проектирования закладывают магистральные линии сечением 6–10 мм² от щита до потенциальных точек подключения. Для частных домов целесообразно сразу предусматривать отдельный ввод под зарядку электромобиля мощностью 11–22 к Вт с собственным УЗО типа B и автоматом категории C.

Интеграция с системами умного дома и резервным питанием

При использовании беспроводных реле и модулей управления освещением важно обеспечить качественное экранирование сигнальных линий, чтобы избежать наводок от силовых кабелей. Для резервного питания от ИБП или генератора прокладывают отдельные линии к критически важным потребителям — котлу, насосам и серверному оборудованию. Такие линии выполняют кабелем с пониженным дымовыделением и дополнительной механической защитой в гофре.

Рекомендуется вести исполнительную схему в электронном виде с указанием длин участков, сечений и точек соединения. Это упрощает последующую модернизацию и диагностику. При переходе на трёхфазный ввод в частном доме стоит сразу рассчитывать распределение нагрузки по фазам, чтобы избежать перекоса и срабатывания дифференциальной защиты.

Расчет падения напряжения на протяженных участках

В частных домах часто возникает необходимость подвести питание к удаленным объектам, таким как мастерские или теплицы. Стандартные расчеты по току здесь недостаточны, поскольку на длине свыше 20 метров заметно сказывается сопротивление жил. Рекомендуется увеличивать сечение на одну ступень или использовать таблицы с поправочными коэффициентами. Это обеспечивает стабильную работу оборудования и снижает потери энергии.

Подключение резервных источников энергии

При интеграции генераторов или аккумуляторных систем важно выбирать кабели с повышенной гибкостью и стойкостью к циклическим нагрузкам. Марки с многопроволочными жилами лучше переносят вибрации и частые подключения-отключения.

Часто задаваемые вопросы

Выводы

Правильный выбор сечения жил, защитных аппаратов и четкой маркировки позволяет создать надежную сеть, которая служит десятилетиями без аварий и перегревов. Учет особенностей помещений, селективности устройств и регулярное обновление документации снижает риски и упрощает любое последующее обслуживание.

Перед началом работ составьте подробный план, проконсультируйтесь со специалистом и используйте проверенные материалы. Не экономьте на качестве компонентов и всегда проверяйте соответствие нагрузке.

Начните с ревизии существующей проводки уже сегодня — это шаг к спокойствию и безопасности вашего дома на долгие годы.
