Как подготовить план электрики перед ремонтом: пошаговая инструкция для владельцев квартиры

Многие владельцы квартир начинают ремонт с визуальных изменений, но забывают, что от качества электрической разводки зависит комфорт и безопасность на годы вперед. Правильный план позволяет учесть все точки подключения бытовой техники, освещения и современных устройств без лишних переделок в будущем.

Составление такого документа начинается с анализа текущего состояния проводки и реальных потребностей семьи. Специалисты рекомендуют не торопиться и зафиксировать все пожелания на бумаге или в цифровом виде, прежде чем приглашать электриков.

Определение потребностей и сбор исходных данных

Первым делом владельцу стоит внимательно изучить квартиру и записать все места, где планируется установка мебели, бытовой техники и источников света. Это помогает избежать ситуации, когда после отделки розетки оказываются за шкафами или слишком далеко от рабочей зоны на кухне. Важно учитывать не только сегодняшние нужды, но и возможное появление новых устройств через несколько лет.

На этом этапе полезно составить список оборудования с указанием мощности. Холодильник, стиральная машина, духовой шкаф, кондиционер и компьютерная техника требуют отдельных линий с защитными автоматами. Такой подход снижает риск перегрузки сети и повышает надежность всей системы.

• Количество и тип розеток в каждой комнате с учетом расстановки мебели.
• Места для выключателей и диммеров, удобные для ежедневного использования.
• Зоны для потолочного и настенного освещения, включая декоративные элементы.
• Отдельные линии для мощных потребителей с учетом их расположения.

Также стоит обратить внимание на расположение распределительного щита. В новых домах его часто размещают в прихожей или на балконе, но при ремонте иногда требуется перенос или расширение. Это решение лучше согласовать с управляющей компанией заранее, чтобы избежать административных сложностей.

Грамотно составленный план электрики позволяет сэкономить до 30 процентов бюджета на переделки после завершения отделочных работ.

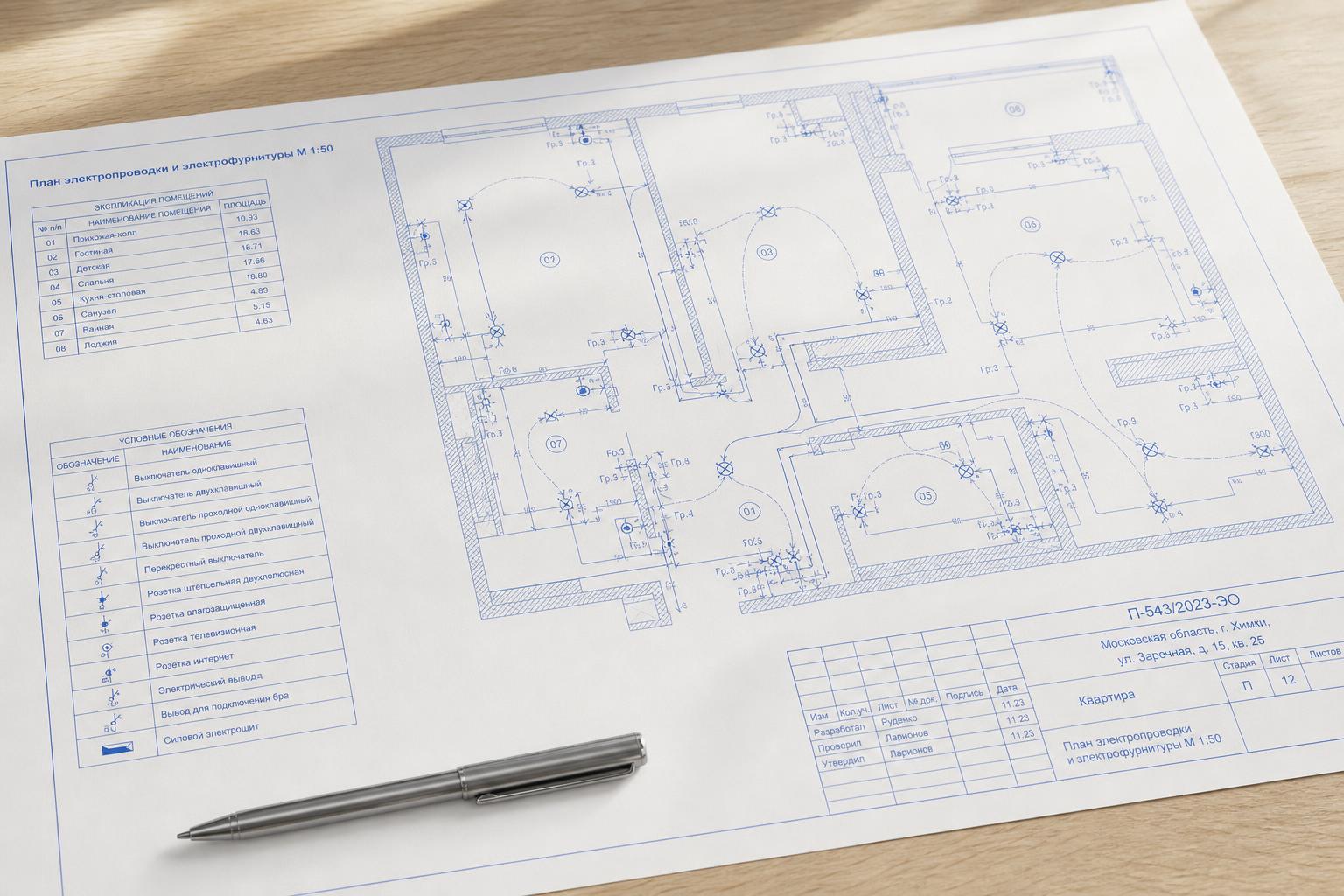

Для точности измерений рекомендуется использовать лазерный дальномер или рулетку и зафиксировать все размеры на чертеже. Если квартира имеет сложную планировку с нишами и выступами, стоит сделать несколько вариантов эскизов, чтобы выбрать наиболее удобный. На этом этапе можно привлечь дизайнера интерьера, который подскажет оптимальное расположение светильников с учетом будущего стиля помещения.

Отдельное внимание уделяют заземлению и защите от перепадов напряжения. В большинстве многоквартирных домов старого фонда заземление отсутствует, поэтому его приходится организовывать заново. Современные нормы требуют установки устройств защитного отключения на все линии, особенно в ванной и на кухне, где риск поражения током выше.

После сбора данных можно переходить к выбору кабеля и защитной автоматики. Сечение проводов подбирают в зависимости от нагрузки: для освещения обычно хватает 1,5 квадратных миллиметра, для розеток — 2,5, а для мощных приборов — 4 или 6. Важно использовать медный кабель с хорошей изоляцией, сертифицированный для жилых помещений.

На практике многие владельцы упускают из виду точки для зарядки гаджетов и подключения роутера. Современные семьи используют десятки электронных устройств, поэтому планирование USB-розеток и скрытых кабель-каналов становится обязательным. Это особенно актуально для детских комнат и рабочего кабинета.

Завершая первый этап, стоит составить предварительную смету материалов. Цены на кабель, автоматы и розетки различаются в зависимости от производителя, поэтому полезно сравнить несколько вариантов в строительных магазинах. Такой подход позволяет заранее понять бюджет и при необходимости скорректировать проект.

Расчет нагрузок и выбор защитных устройств

После сбора исходных сведений о размещении мебели и техники наступает этап точных вычислений. Владельцу квартиры нужно суммировать мощность всех планируемых приборов в каждой зоне, чтобы понять, сколько отдельных контуров потребуется. Такой подход помогает распределить нагрузку равномерно и избежать частых срабатываний защиты при одновременной работе нескольких устройств.

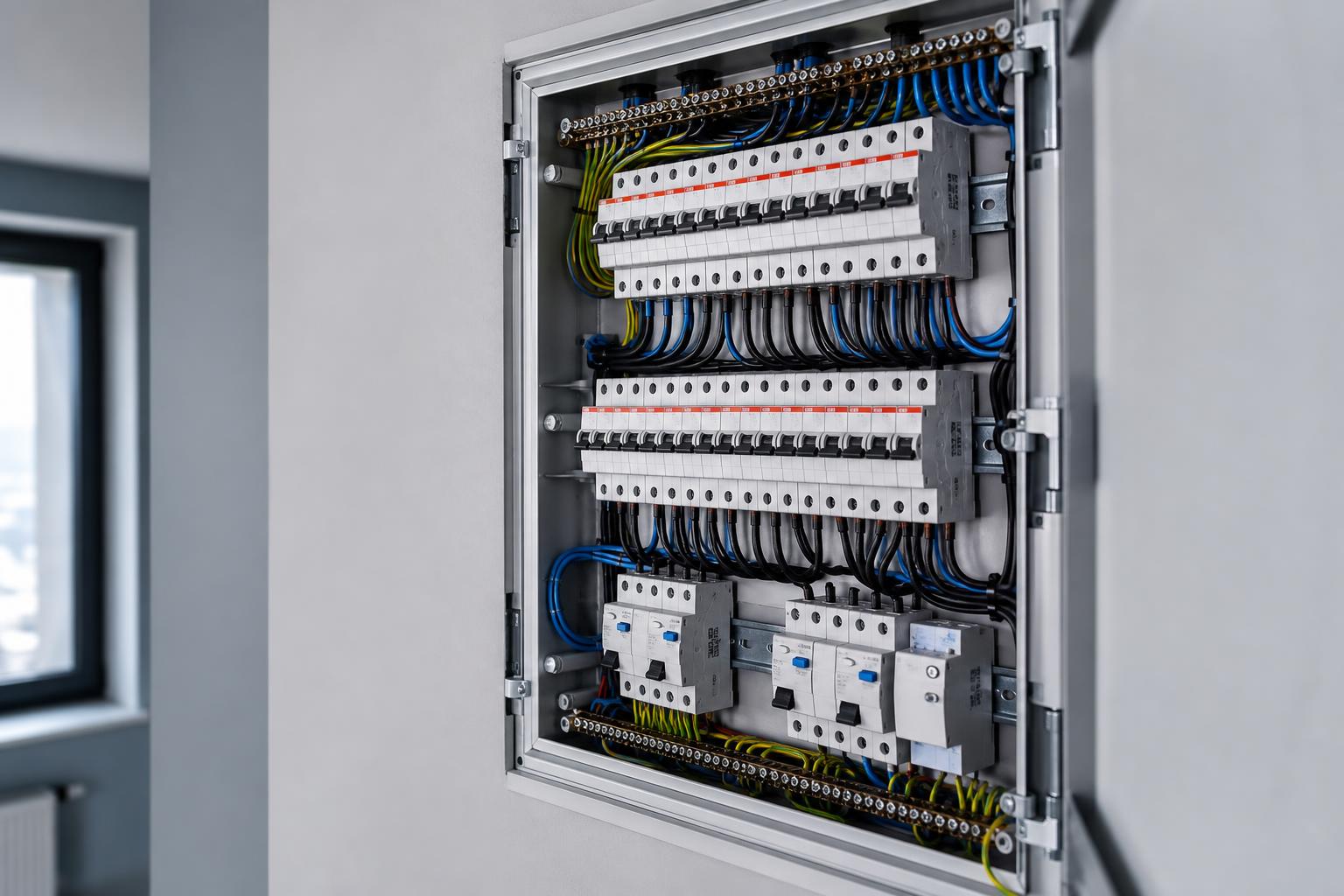

Важно разделить потребителей на группы: освещение, розетки общего назначения, мощная техника и линии с повышенной влажностью. Каждая группа получает собственный автоматический выключатель, а в помещениях с риском контакта с водой дополнительно ставят устройства защитного отключения. Это позволяет локализовать возможные неполадки и быстро восстановить работу остальной сети.

При составлении схемы учитывают не только текущую технику, но и запас на будущее. Современные дома часто оборудуют системами умного дома, поэтому в проекте оставляют резервные линии и места для дополнительных модулей. Это избавляет от необходимости штробить стены повторно через пару лет.

Выбор автоматов и УЗО зависит от сечения кабеля и типа нагрузки. Для линий освещения достаточно устройств на 6–10 ампер, для розеточных групп — на 16 ампер. В местах с высокой влажностью предпочтение отдают дифференциальным автоматам, которые совмещают функции отключения по току и по утечке. Перед покупкой стоит проверить сертификаты и соответствие актуальным нормам.

Разделение сети на независимые контуры значительно повышает удобство эксплуатации и снижает вероятность полного отключения квартиры при локальной неисправности.

На чертеже отмечают точки установки распределительных коробок. Их размещают в доступных местах, обычно под потолком или в углах комнат, чтобы при необходимости можно было быстро добраться без повреждения отделки. Все соединения внутри коробок выполняют с помощью клеммных колодок или пайки, избегая скруток.

Дополнительно прорабатывают систему заземления. В квартирах с трехпроводной сетью заземляющий проводник подводят ко всем розеткам и металлическим корпусам техники. Если заземление отсутствует, его организуют через подключение к общедомовому контуру или установку индивидуального заземляющего устройства на балконе.

После завершения расчетов схема передается электрику для согласования. Специалист проверяет соответствие выбранных сечений и защитных аппаратов реальным условиям объекта и при необходимости вносит корректировки. Такой совместный подход минимизирует ошибки на стадии монтажа.

Проработка маршрутов прокладки и способов монтажа

После определения нагрузок и защитных аппаратов переходят к детальной проработке путей, по которым пройдут кабели. На этом этапе важно учесть конструкцию стен, перекрытий и полов, чтобы минимизировать объем штробления и сохранить несущую способность конструкций. В панельных домах чаще используют скрытую прокладку в штробах, а в кирпичных или монолитных зданиях допускают варианты с гофрой или трубами под стяжкой.

Маршруты стараются вести по кратчайшим путям, избегая пересечений с трубами отопления и водоснабжения. Расстояние до таких коммуникаций обычно выдерживают не менее 20 сантиметров. В местах возможного скопления влаги или механических нагрузок применяют дополнительные защитные оболочки. Это особенно актуально для участков под полом или вблизи дверных проемов.

Для потолочного освещения часто прокладывают кабели в гофрированных трубах, закрепленных на перекрытии. Такой метод упрощает замену проводов в будущем без повреждения отделки. В жилых комнатах розеточные линии обычно ведут по периметру на высоте 30–40 сантиметров от пола, а выключатели размещают на уровне 90–110 сантиметров.

Правильный выбор способа монтажа напрямую влияет на долговечность проводки и удобство последующего обслуживания.

Отдельное внимание уделяют распределительным коробкам. Их располагают так, чтобы обеспечить доступ после завершения ремонта, но при этом они не портили внешний вид помещения. В некоторых случаях используют скрытые коробки с крышками под обоями или декоративными панелями.

При открытой прокладке, которая иногда применяется в стиле лофт или в технических зонах, кабели укладывают в кабель-каналы или на изоляторах. Этот вариант позволяет быстро вносить изменения, однако требует тщательного подбора цвета и формы коробов, чтобы они гармонировали с интерьером.

В ванных и санузлах все линии прокладывают с учетом повышенной влажности. Кабели используют с усиленной изоляцией, а соединения выполняют в герметичных коробках. Выключатели и розетки здесь размещают на безопасном расстоянии от источников воды, обычно не ближе 60 сантиметров от ванны или душа.

На чертеже обязательно отмечают места проходов через стены и перекрытия. В этих точках устанавливают защитные гильзы, которые предотвращают повреждение изоляции при усадке здания. После монтажа все проходы тщательно заделывают негорючими материалами.

Перед началом работ схему еще раз проверяют вместе с подрядчиком. Уточняют последовательность прокладки, чтобы не мешать другим специалистам — плиточникам, штукатурам и столярам. Такой согласованный подход сокращает сроки ремонта и снижает вероятность повреждения уже проложенных кабелей.

В завершение этапа составляют ведомость материалов с указанием длин кабелей, количества коробок, труб и крепежа. Это позволяет точно рассчитать бюджет и заказать все необходимое заранее, избегая простоев на объекте.

Установка распределительного щита и организация ввода

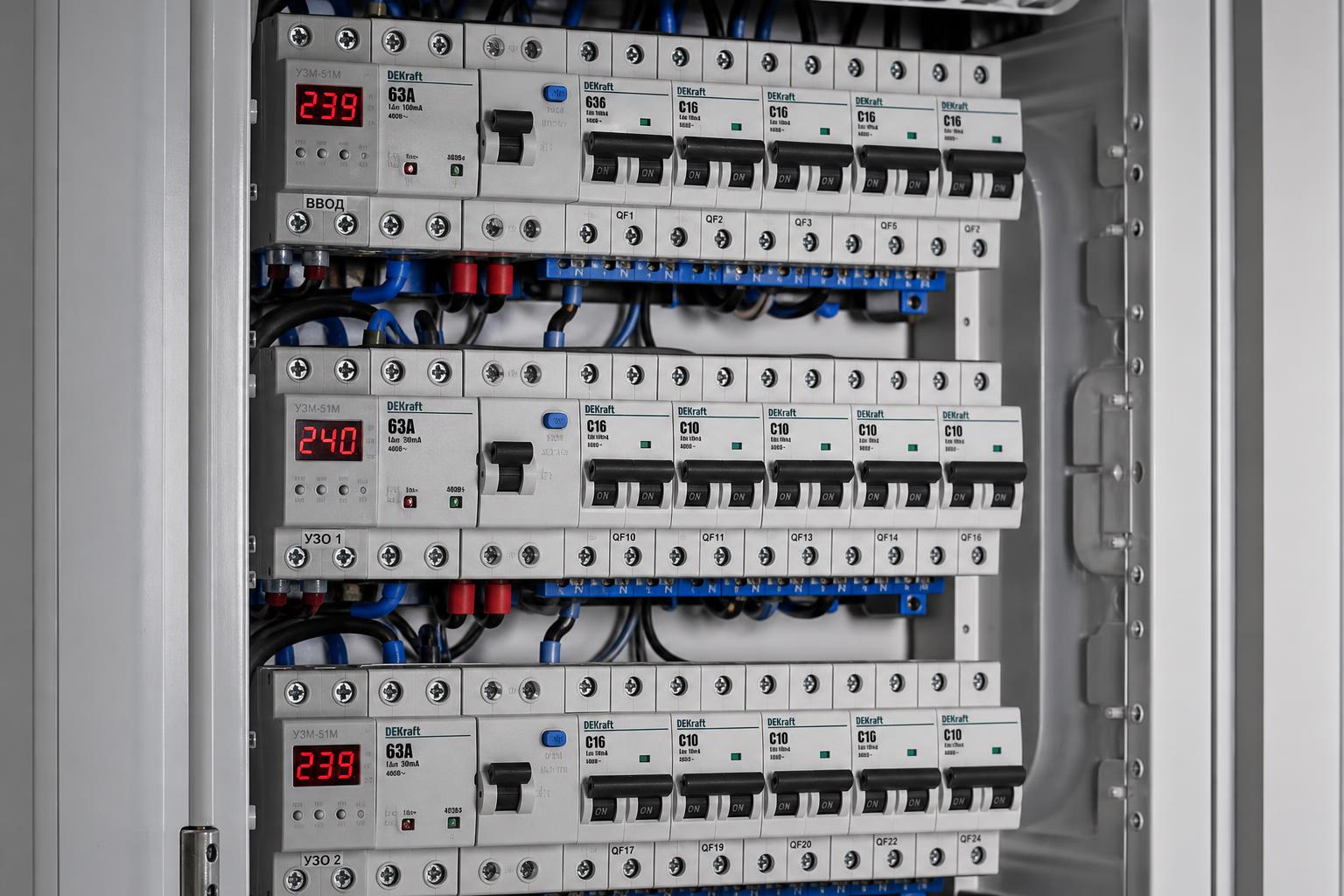

Когда трассы определены и материалы подобраны, наступает момент сборки главного узла — распределительного щита. Его размещают в удобном для доступа месте, чаще всего в прихожей или техническом шкафу, чтобы не нарушать эстетику жилых помещений. Внутри щита монтируют DIN-рейки, на которые крепят автоматы, дифференциальные устройства и счетчик, если он предусмотрен проектом.

Подключение к этажному щиту требует согласования с управляющей организацией. Электрик прокладывает вводной кабель нужного сечения, устанавливает вводной автомат и при необходимости ограничители перенапряжения. Все соединения выполняют с помощью медных наконечников и болтовых зажимов для надежного контакта.

Перед закрытием щита все цепи маркируют. На каждый автомат наклеивают табличку с указанием, какую зону он обслуживает. Это упрощает поиск неисправностей в дальнейшем и позволяет быстро отключить нужную линию без лишних экспериментов.

После сборки проводят проверку целостности изоляции и правильности соединений. Используют мегаомметр для измерения сопротивления между жилами и между жилой и землей. Результаты фиксируют в акте, который может потребоваться при приемке работ.

Отдельный этап — организация заземления внутри щита. Шина PE соединяется со всеми отходящими защитными проводниками и с заземляющим контактом вводного кабеля. При отсутствии заземления в доме иногда устанавливают УЗО с повышенной чувствительностью, однако это временная мера, требующая консультации специалиста.

Когда щит готов, переходят к поэтапному подключению отходящих линий. Начинают с освещения, затем розетки и мощные потребители. Каждый контур проверяют под нагрузкой с помощью тестовых приборов, чтобы убедиться в отсутствии перегрева контактов и правильной работе защиты.

Завершающим документом становится схема щита с указанием номиналов аппаратов и назначением групп. Ее передают владельцу вместе с гарантийными талонами на оборудование. Такая документация помогает при последующих ремонтах или продаже недвижимости.

Проверка изоляции и измерение параметров сети

После завершения монтажа всех линий и сборки щита выполняют комплекс проверок, которые подтверждают соответствие выполненных работ проектным решениям. Начинают с визуального осмотра: убеждаются, что все соединения затянуты, маркировка нанесена разборчиво, а защитные оболочки не повреждены. Затем переходят к инструментальным измерениям.

Сопротивление изоляции проверяют мегаомметром на напряжении 500 или 1000 вольт. Для каждой линии измеряют показатель между жилами и между каждой жилой и заземляющим проводником. Полученные значения сравнивают с нормативными требованиями, после чего результаты заносят в протокол. При обнаружении отклонений поврежденный участок локализуют и устраняют неисправность до повторной проверки.

Следующий этап — проверка цепей заземления. Измеряют сопротивление петли «фаза-нуль» и сопротивление заземляющих проводников. Эти данные позволяют оценить, насколько эффективно сработает защита при возникновении нештатной ситуации. Все результаты фиксируют в акте, который подписывают исполнитель и заказчик.

Под нагрузкой тестируют каждую группу поочередно. Используют нагрузочные устройства или подключают реальные приборы, контролируя при этом температуру контактов и работу автоматических выключателей. Особое внимание уделяют линиям, питающим мощные потребители: проверяют, не возникает ли просадка напряжения и не перегреваются ли соединения.

После успешного завершения всех измерений составляют исполнительную документацию. В нее входят схема щита с указанием номиналов аппаратов, протоколы измерений, акты скрытых работ и гарантийные обязательства подрядчика. Комплект документов передают владельцу, а копию оставляют у исполнителя на случай последующих обращений.

На этом этапе также проводят инструктаж собственника: объясняют назначение каждого аппарата в щите, правила эксплуатации и порядок действий при срабатывании защиты. Такой подход снижает вероятность ошибок в дальнейшем и помогает быстро реагировать на возможные неполадки.

Интеграция элементов умного дома

Современные владельцы всё чаще включают в план электрики точки для умных выключателей, датчиков движения и централизованного управления освещением через приложение. Такие решения требуют прокладки дополнительных слаботочных кабелей и размещения хаба в удобном месте, обычно рядом с роутером. Важно заранее предусмотреть питание для сервера умного дома и резервное электроснабжение ключевых узлов на случай отключения интернета.

Выбор протоколов и совместимость устройств

При составлении схемы стоит определиться с протоколом (Zigbee, Z-Wave или Wi-Fi), чтобы избежать конфликтов оборудования разных производителей. Рекомендуется выделить отдельную линию для питания шлюзов и камер видеонаблюдения с защитой от скачков напряжения. Это позволяет в будущем без демонтажа отделки добавить новые сценарии автоматизации.

Фиксация и хранение исполнительной документации

После завершения монтажа важно сохранить актуальные чертежи с указанием всех трасс, сечений кабелей и расположения соединений. Такие документы удобно хранить в цифровом виде и в бумажном экземпляре внутри распределительного щита. Наличие полной схемы значительно упрощает последующий ремонт, замену мебели или продажу квартиры, позволяя новым владельцам сразу понять структуру сети без дополнительных обследований.

Часто задаваемые вопросы

Заключение

Сбор исходных сведений и точные расчеты на старте помогают избежать переделок после отделки. Последовательная проработка трасс, установка щита и финальные измерения создают надежную основу для эксплуатации. Документация с маркировкой и протоколами упрощает будущие работы.

Всегда предусматривайте запас мест в щите и проводите проверки изоляции после монтажа. Обратитесь к квалифицированным специалистам, чтобы реализовать проект качественно и получить безопасную систему на долгие годы.
