Как правильно подключить розетку своими руками — инструкция

Уже знаете, какая проблема с электрикой?

Мы поможем разобраться и предложим безопасное решение:

подскажем, что может быть причиной неисправности
оценим сложность работ по вашему описанию
сориентируем по стоимости ремонта или монтажа
подберем оптимальный вариант без лишних работ
при необходимости отправим электрика на объект

Мы поможем разобраться и предложим безопасное решение:

подскажем, что может быть причиной неисправности
оценим сложность работ по вашему описанию
сориентируем по стоимости ремонта или монтажа
подберем оптимальный вариант без лишних работ
при необходимости отправим электрика на объект

Навигация по статье:

Введение
Подготовка к подключению розетки своими руками
Какие инструменты и материалы понадобятся для работы
Как отключить питание и проверить отсутствие напряжения
Как определить фазу, ноль и заземление в проводке
Подключение одинарной розетки пошагово
Как подключить розетку с заземлением

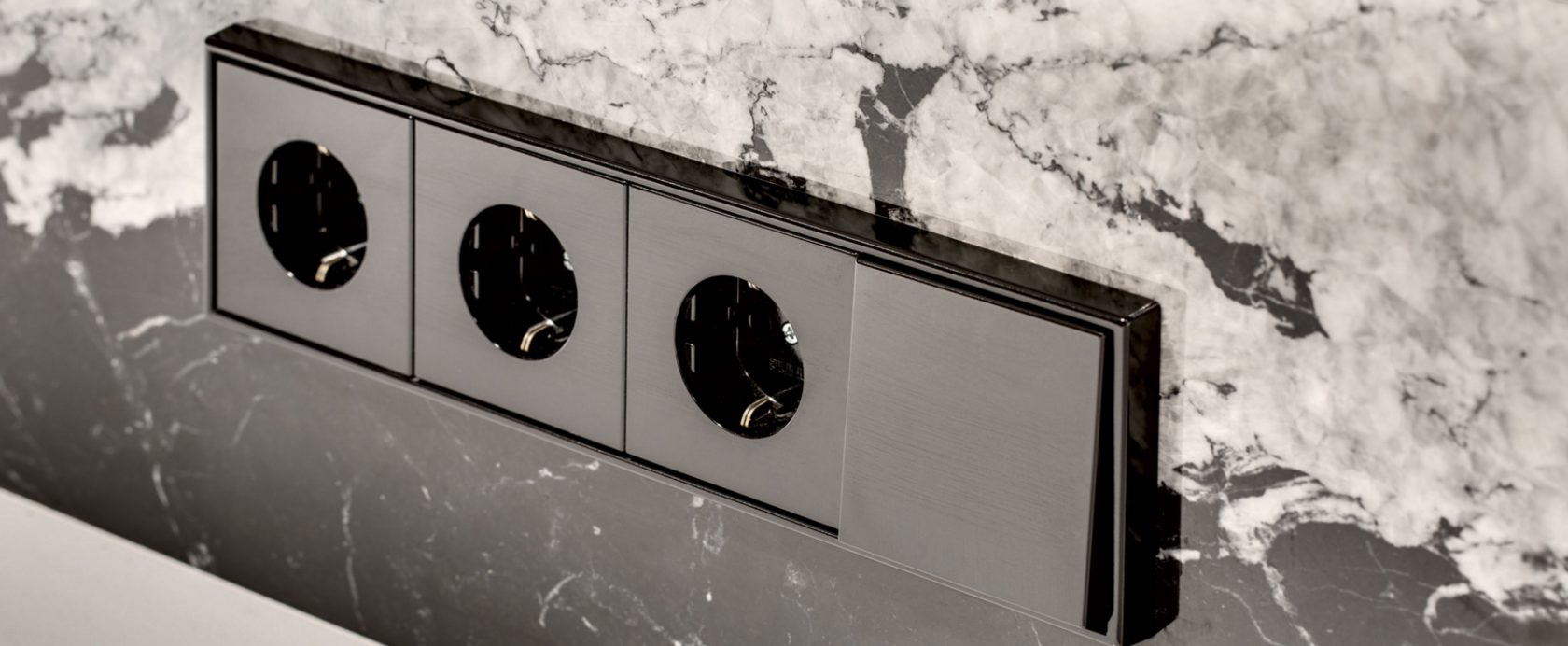

Подключение блока розеток или двойной розетки
Проверка розетки после установки
Частые ошибки при подключении розетки своими руками
Об авторе

Введение

Подключение розетки кажется простой задачей, но на практике здесь важно не только аккуратно закрепить механизм в стене. Нужно правильно определить провода, надежно зажать контакты, подключить заземление, проверить отсутствие напряжения перед работой и убедиться, что линия рассчитана на будущую нагрузку. Ошибка может привести к нагреву розетки, искрению, выбиванию автомата, повреждению техники или поражению электрическим током.

Многие домашние работы действительно можно выполнить своими руками: заменить старую розетку, установить новую в подготовленный подрозетник, подключить розеточный блок или проверить качество контактов. Но электрика требует внимательности. Здесь нельзя действовать по принципу «примерно так было раньше» или «провод вроде подходит». Перед подключением нужно понимать, где фаза, где ноль, где защитный проводник, какой кабель проложен к розетке и какой автомат защищает эту линию.

Особенно важно соблюдать безопасность. Любые работы с розеткой выполняют только при отключенном питании. После отключения автомата нужно обязательно проверить отсутствие напряжения индикатором или мультиметром. Нельзя полагаться только на подписи в щитке: в старых домах линии часто подключены не так, как указано, а одна комната может питаться от разных автоматов.

В этой статье разберем, как правильно подключить розетку своими руками: какие инструменты понадобятся, как безопасно отключить питание, как определить фазу, ноль и заземление, как подключить одинарную розетку, розетку с заземлением и блок из нескольких розеток. Отдельно поговорим о проверке после установки и распространенных ошибках, которые лучше не допускать.

Материал подойдет тем, кто хочет разобраться в базовом подключении розетки и выполнить работу аккуратно. Но если проводка старая, провода повреждены, нет заземления, постоянно выбивает автомат или нужно подключить мощную технику, лучше обратиться к квалифицированному электрику. В таких случаях важна не только установка самой розетки, но и состояние всей линии.

Подготовка к подключению розетки своими руками

Подготовка к подключению розетки начинается не с отвертки, а с проверки условий работы. Нужно понять, какую розетку вы устанавливаете, в каком состоянии находится проводка, есть ли заземление, какой кабель подходит к точке и какая нагрузка будет подключаться. Чем внимательнее выполнена подготовка, тем меньше риск ошибок при монтаже.

Даже простая замена старой розетки требует осторожности. В подрозетнике могут оказаться короткие провода, поврежденная изоляция, плохой контакт, следы перегрева или старая алюминиевая проводка. Если просто поставить новый механизм на старые проблемные провода, сама причина неисправности не исчезнет.

Определите, что именно нужно сделать

Сначала нужно понять задачу. От нее зависит порядок работ, выбор розетки и необходимость дополнительных проверок.

Обычно встречаются несколько ситуаций:

замена старой розетки на новую;
установка розетки в уже подготовленный подрозетник;
подключение розетки после ремонта и прокладки нового кабеля;
монтаж двойной розетки или блока розеток;
установка розетки с заземлением;
подключение розетки для конкретного прибора.

Если нужно просто заменить старую розетку, важно проверить, почему ее меняют. Одно дело — устаревший внешний вид, другое — нагрев, треск, искрение, запах пластика или выпадающая вилка. Во втором случае нужно искать причину: слабые контакты, изношенный механизм, перегрузку линии или повреждение проводов.

Если розетка устанавливается на новое место, важно заранее убедиться, что кабель проложен правильно, линия защищена автоматом подходящего номинала, а соединения выполнены в доступных местах.

Проверьте состояние проводки

Перед подключением нужно осмотреть кабель в подрозетнике. Провода должны быть целыми, без трещин, оплавления, потемнения и следов перегрева. Изоляция не должна крошиться или легко ломаться при изгибе.

Особое внимание стоит обратить на старую проводку. В старых домах часто встречаются алюминиевые жилы, короткие концы, отсутствие заземления и нестандартная цветовая маркировка. В таких условиях нельзя подключать розетку «по цветам» без проверки. Цвет провода может не соответствовать его назначению.

Плохие признаки, при которых лучше не продолжать монтаж без электрика:

изоляция потемнела или оплавилась;
провода слишком короткие и ломкие;
в подрозетнике есть запах гари;
старая розетка сильно грелась;
автомат выбивает при включении нагрузки;
нет понимания, какой провод за что отвечает;
в коробке соединены медные и алюминиевые жилы простой скруткой;
подрозетник разрушен или плохо держится в стене.

Если проводка в плохом состоянии, новая розетка не решит проблему. Она может выглядеть аккуратно, но слабое место останется внутри стены или в соединениях.

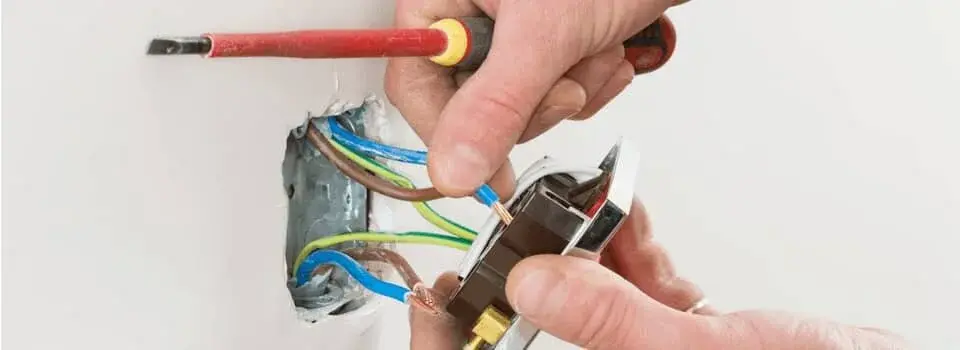

Уточните наличие заземления

Современная розетка обычно имеет контакт заземления. Но наличие такого контакта на корпусе розетки еще не означает, что заземление есть в проводке. Если в подрозетник приходит только два провода, подключить полноценное заземление к такой розетке невозможно.

В трехжильном кабеле обычно есть:

фаза;
ноль;
защитный проводник заземления.

Защитный проводник чаще всего имеет желто-зеленую изоляцию. Но перед подключением все равно нужно убедиться, что это действительно заземление, а не провод, использованный не по назначению.

Нельзя делать «заземление» перемычкой между нулем и заземляющим контактом розетки. Такая ошибка опасна. При обрыве нуля или другой неисправности на корпусе подключенной техники может появиться напряжение.

Если в доме нет заземления, лучше установить обычную розетку без ложного подключения защитного контакта или проконсультироваться с электриком о модернизации линии. Особенно это важно для стиральной машины, бойлера, посудомойки, духового шкафа, компьютера и другой техники с металлическим корпусом.

Оцените будущую нагрузку

Розетка должна соответствовать тому, что к ней будут подключать. Нельзя ориентироваться только на внешний вид и цену. Важно учитывать номинальный ток розетки, сечение кабеля и защитный автомат линии.

Обычные бытовые розетки чаще всего рассчитаны на 16 А. Но это не значит, что к одной розетке или блоку можно безопасно подключить все мощные приборы сразу. Если линия выполнена кабелем небольшого сечения, защищена неподходящим автоматом или уже питает несколько точек, перегрузка возможна даже при исправной розетке.

Особенно внимательно нужно подходить к подключению:

обогревателей;
электрочайников;
микроволновых печей;
стиральных машин;
бойлеров;
посудомоечных машин;
духовых шкафов;
электроинструмента;
кондиционеров.

Для мощной техники лучше предусматривать отдельную линию от щитка. Если вы просто меняете розетку, но планируете подключать к ней мощный прибор, нужно убедиться, что вся линия рассчитана на такую нагрузку.

Выберите подходящую розетку

Розетки отличаются не только цветом и дизайном. При выборе нужно учитывать условия установки и тип подключения. Для сухой жилой комнаты подойдет обычная внутренняя розетка. Для ванной, кухни возле рабочей зоны, гаража, подвала или улицы нужны модели с подходящей степенью защиты от влаги и пыли.

При выборе розетки обращают внимание на:

номинальный ток;
наличие заземляющего контакта;
качество контактной группы;
способ крепления проводов;
глубину механизма;
совместимость с подрозетником;
материал корпуса;
степень защиты для влажных помещений;
удобство установки рамки.

Лучше выбирать розетки нормального качества, с надежными клеммами и прочным механизмом. Дешевые изделия могут плохо держать вилку, греться под нагрузкой и быстро разбалтываться.

Проверьте подрозетник

Подрозетник должен быть надежно закреплен в стене. Если он шатается, выпадает или стоит криво, сначала нужно исправить это, а уже потом подключать розетку. Даже хороший механизм не будет держаться нормально в разрушенной коробке.

Перед установкой проверьте:

не болтается ли подрозетник;
не мешают ли остатки раствора внутри;
хватает ли глубины для механизма и проводов;
ровно ли стоит коробка;
есть ли отверстия для крепежных винтов;
не поврежден ли пластик;
удобно ли заведен кабель.

Розетку лучше крепить винтами к подрозетнику, а не только распорными лапками. Так она держится надежнее, особенно если вилку часто вставляют и вынимают.

Подготовьте рабочее место

Перед началом работ нужно освободить доступ к розетке. Если рядом стоит мебель, ее лучше отодвинуть. Полезно обеспечить нормальное освещение, особенно если питание в комнате будет отключено. В таком случае пригодится фонарик или переносной светильник от другой линии.

Рабочее место должно быть сухим. Нельзя менять розетку мокрыми руками, стоя на влажном полу или рядом с протечкой. Если розетка расположена в санузле, на кухне, в подвале или гараже, сначала нужно убедиться, что вокруг нет влаги.

Также стоит заранее подготовить небольшую емкость для винтов и деталей. При разборке старой розетки мелкий крепеж легко потерять.

Продумайте порядок действий

Чтобы не запутаться, лучше выполнять работу последовательно:

определить задачу и тип розетки;
подготовить инструмент;
отключить питание;
проверить отсутствие напряжения;
снять старую розетку или открыть подрозетник;
осмотреть провода;
определить фазу, ноль и заземление;
подготовить жилы;
подключить механизм;
установить розетку в подрозетник;
проверить работу после включения питания.

Не стоит разбирать сразу несколько розеток, если нет опыта. Лучше закончить одну точку, проверить ее и только потом переходить к следующей. Так меньше риск перепутать провода или оставить незавершенное соединение.

Подготовка к подключению розетки помогает избежать большинства ошибок. Если заранее проверить проводку, заземление, нагрузку, подрозетник и состояние старых контактов, сама установка пройдет быстрее и безопаснее. А если на этапе подготовки обнаружились следы перегрева, непонятные провода или старая проблемная линия, лучше не рисковать и пригласить электрика.

Какие инструменты и материалы понадобятся для работы

Для подключения розетки не нужен большой набор профессионального оборудования, но инструмент должен быть исправным и подходящим для электромонтажных работ. Обычная кухонная отвертка, тупой нож и случайные пассатижи — плохой вариант. Ими легко повредить жилы, плохо затянуть контакт или получить травму.

Перед началом работы лучше сразу подготовить все необходимое. Так не придется оставлять разобранную розетку, искать отвертку, докупать клеммы или пытаться зачистить провод неподходящим инструментом. Особенно это важно, если питание в комнате уже отключено и работать приходится при переносном освещении.

Основной инструмент для подключения розетки

Минимальный набор зависит от того, что именно нужно сделать: заменить старую розетку, установить новую в готовый подрозетник или подключить блок из нескольких точек. Для простой установки обычно достаточно базового инструмента.

Для работы понадобятся:

индикатор напряжения;
мультиметр;
отвертки с изолированными ручками;
инструмент для снятия изоляции;
бокорезы;
пассатижи;
строительный нож;
уровень;
фонарик или переносной светильник;
маркер или кусочек малярной ленты для пометок.

Индикатор напряжения нужен для первичной проверки фазы. Мультиметр позволяет точнее проверить напряжение и убедиться, что линия действительно обесточена. Отвертки нужны для снятия старой розетки, подключения проводов и фиксации механизма в подрозетнике.

Инструмент для снятия изоляции лучше использовать вместо ножа. Он аккуратно снимает оболочку с жилы и снижает риск надрезать металл. Если жила повреждена, она может надломиться при установке или хуже держаться в клемме.

Какие отвертки лучше использовать

Для подключения розетки обычно нужны плоская и крестовая отвертки. Размер жала должен подходить к винтам на клеммах и креплениях. Слишком маленькая отвертка будет срываться, а слишком большая может повредить шлиц или сам механизм.

Лучше использовать отвертки с изолированными ручками. Даже если питание отключено, такой инструмент повышает безопасность. Особенно это важно при проверках, работе в старой проводке и монтаже в щитке.

При затяжке контактов не нужно прикладывать чрезмерное усилие. Винт должен надежно зажать жилу, но не передавить ее и не сорвать резьбу. После затяжки провод нужно слегка потянуть на себя: если он не двигается, контакт зафиксирован нормально.

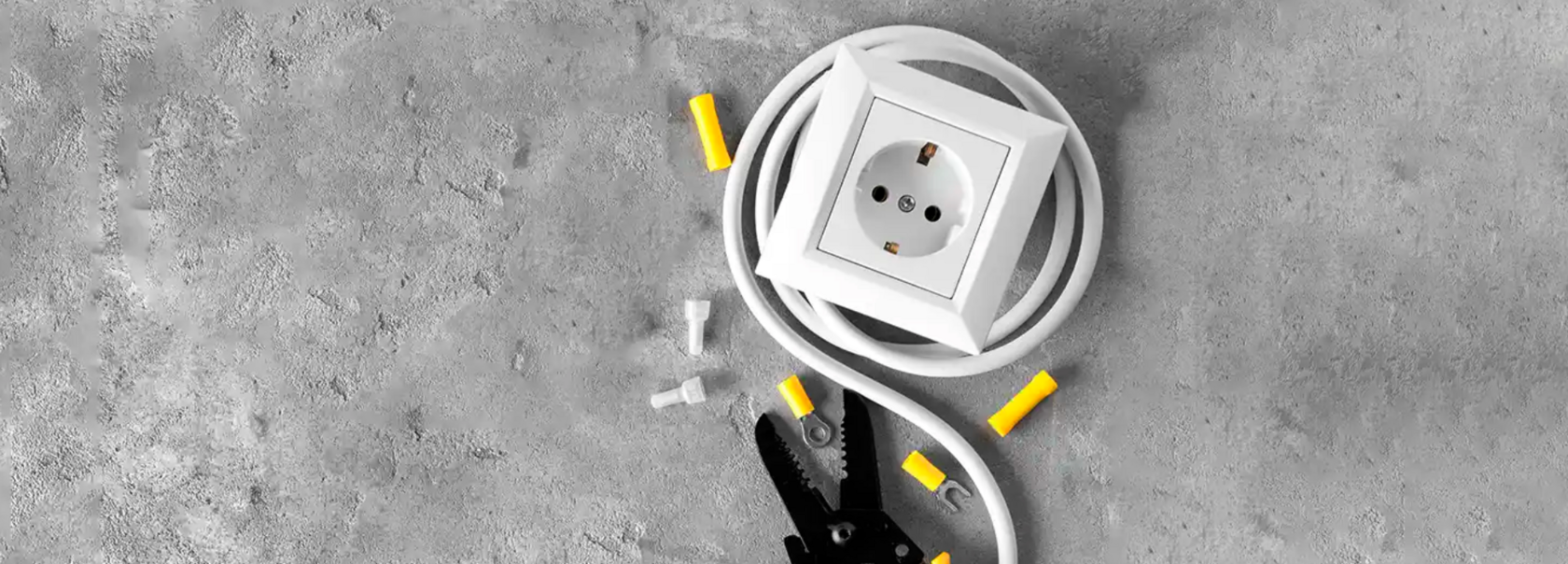

Материалы для установки розетки

Набор материалов зависит от состояния старой точки и типа новой розетки. Иногда достаточно самой розетки. Но если подрозетник разрушен, провода короткие или нужно соединить жилы, потребуются дополнительные элементы.

Обычно могут понадобиться:

новая розетка;
рамка, если она не идет в комплекте;
подрозетник;
клеммы или соединители;
изолента хорошего качества;
термоусадочная трубка;
короткие отрезки провода для перемычек;
крепежные винты;
гипсовая или монтажная смесь для фиксации подрозетника;
заглушки или декоративные элементы, если они предусмотрены системой розеток.

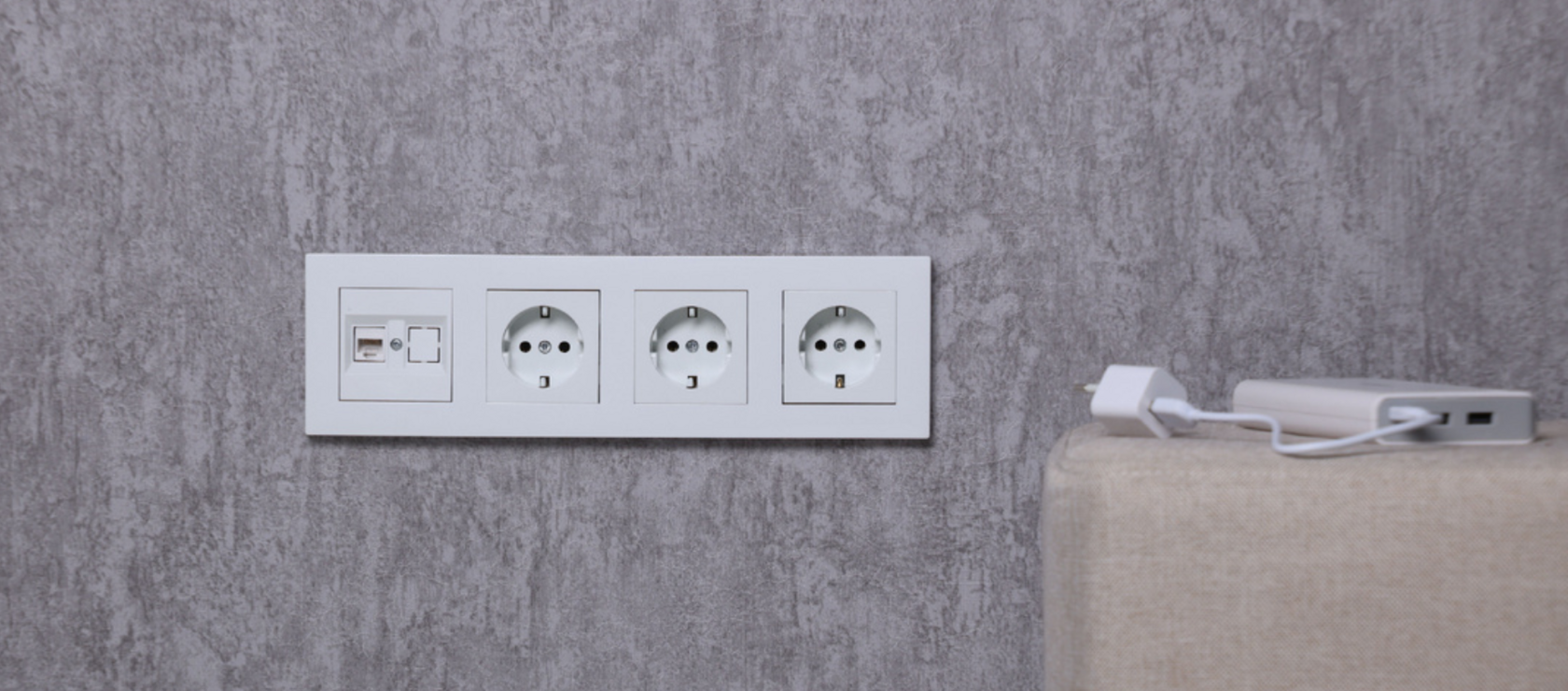

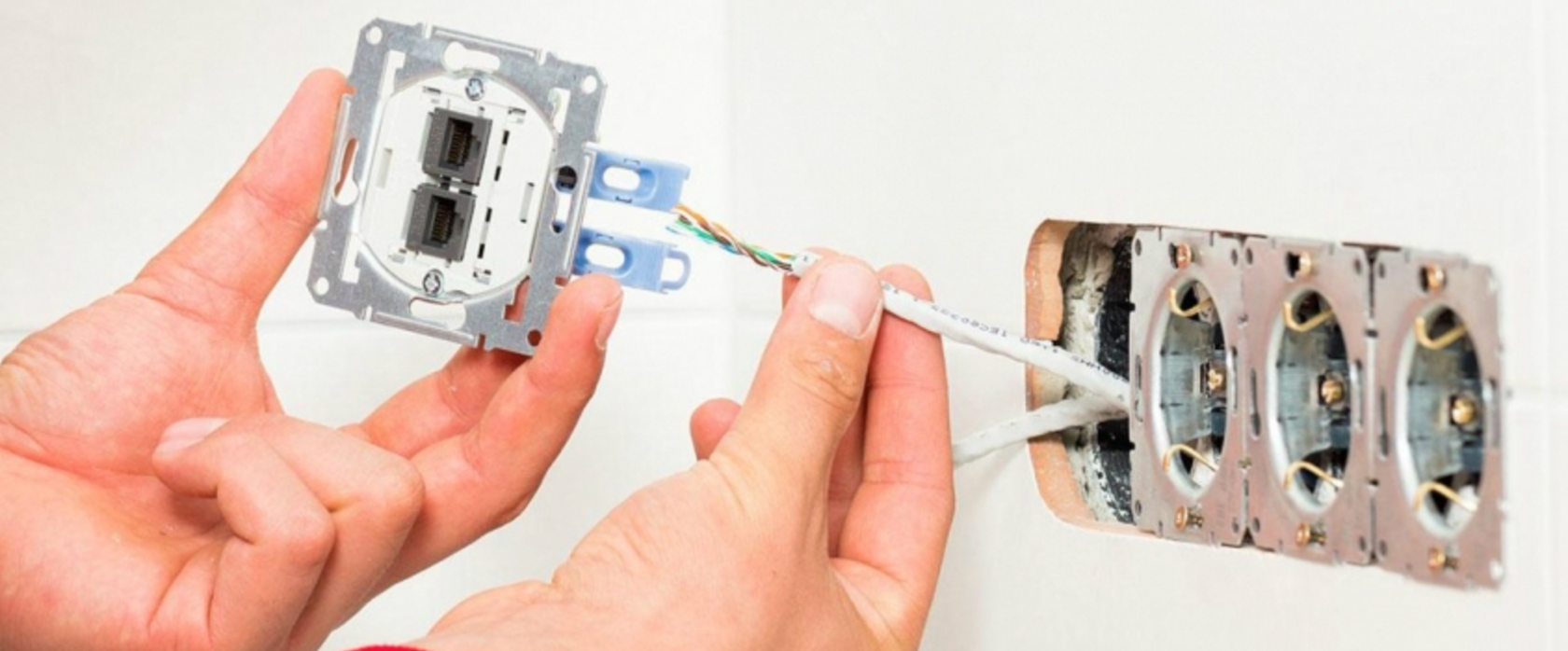

Если устанавливается блок розеток, понадобятся несколько механизмов, общая рамка и перемычки нужного сечения. Перемычки должны соответствовать нагрузке линии. Нельзя использовать тонкие случайные проводки, взятые от старого удлинителя или маломощного прибора.

Как выбрать розетку для установки

Розетку выбирают не только по цвету и дизайну. Она должна подходить по типу монтажа, нагрузке и условиям эксплуатации. Для обычной комнаты подойдет стандартная внутренняя розетка. Для кухни, ванной, гаража, подвала или улицы нужно выбирать модель с учетом влажности, пыли и возможных брызг.

При покупке стоит обратить внимание на несколько параметров:

Параметр	Что учитывать
Номинальный ток	Для бытовых розеток чаще всего выбирают модели на 16 А
Наличие заземления	Если в проводке есть защитный проводник, нужна розетка с заземляющим контактом
Тип установки	Внутренняя розетка ставится в подрозетник, наружная — на поверхность стены
Качество контактов	Контактная группа должна быть прочной, без люфта и тонкого слабого металла
Способ зажима проводов	Винтовые или пружинные клеммы должны надежно фиксировать жилу
Степень защиты	Для влажных и пыльных помещений выбирают розетки с повышенной защитой
Глубина механизма	Важно, чтобы розетка помещалась в существующий подрозетник

Не стоит покупать самую дешевую розетку для линии, где будет подключаться мощная техника. Слабые контакты могут греться даже при нормальной нагрузке. Лучше выбрать изделие с надежным механизмом, прочными клеммами и нормальной фиксацией вилки.

Что понадобится для проверки

После подключения розетку нужно проверить. Для этого пригодятся индикатор напряжения, мультиметр или тестер розеток. Тестер удобен тем, что быстро показывает основные ошибки: отсутствие заземления, перепутанные провода, неправильное подключение.

Но важно понимать, что простой тестер не заменяет полноценную проверку электропроводки. Он помогает оценить конкретную розетку, но не показывает качество всей линии, состояние заземления и надежность защитных устройств в щитке.

Для бытовой проверки можно использовать:

индикатор напряжения — для поиска фазы;
мультиметр — для измерения напряжения между проводниками;
тестер розеток — для быстрой проверки подключения;
контрольную нагрузку небольшой мощности — для проверки работы после установки.

Не нужно проверять новую розетку сразу мощным обогревателем, чайником или строительным феном. Сначала лучше убедиться, что подключение выполнено правильно, розетка не искрит, не греется и надежно держит вилку.

Дополнительный инструмент для сложных случаев

Если подрозетник поврежден, розетка устанавливается после ремонта или нужно доработать посадочное место, базового набора может быть недостаточно. В таких случаях могут понадобиться дополнительные инструменты.

Например:

перфоратор;
коронка по бетону или кирпичу;
шпатель;
емкость для раствора;
пылесос;
уровень большего размера;
ножовка или кусачки для подрезки пластиковых элементов;
набор клемм разных типов.

Перфоратор и коронка нужны, если старый подрозетник разрушен или новая коробка не помещается в отверстие. Шпатель и монтажная смесь понадобятся для фиксации подрозетника. Пылесос поможет убрать пыль и мусор из посадочного места перед установкой.

Если задача сводится только к замене исправной старой розетки на новую, такой инструмент обычно не нужен. Но при ремонте старых точек дополнительные материалы лучше иметь под рукой.

Чего лучше не использовать

Некоторые инструменты и материалы кажутся удобными, но для электромонтажа подходят плохо. Они могут повредить провод, ухудшить контакт или создать опасную ситуацию.

Лучше не использовать:

тупой нож для грубой зачистки жил;
отвертки с поврежденной ручкой;
пассатижи с разбитыми губками;
дешевую изоленту, которая быстро отклеивается;
случайные тонкие провода для перемычек;
старые подгоревшие клеммы;
розетки с трещинами или люфтом;
самодельные соединения вместо нормальных клемм;
удлинители и гибкие шнуры вместо стационарного кабеля.

Также не стоит повторно ставить старую розетку, если она грелась, искрила или плохо держала вилку. Даже если внешне она еще выглядит рабочей, контактная группа внутри может быть повреждена.

Как подготовить материалы перед началом работы

Перед отключением питания удобно разложить все рядом с рабочим местом. Проверьте, подходит ли новая розетка к подрозетнику, есть ли крепежные винты, хватает ли глубины коробки и не нужно ли докупить рамку.

Полезно заранее подготовить:

розетку и рамку;
нужные отвертки;
индикатор и мультиметр;
клеммы, если они могут понадобиться;
инструмент для зачистки;
фонарик;
небольшую коробку для винтов;
салфетку или кисть для очистки подрозетника.

Если устанавливается блок розеток, заранее проверьте совместимость всех механизмов и рамки. У разных серий могут отличаться размеры, крепления и способ сборки. Лучше обнаружить это до начала монтажа, а не тогда, когда старая розетка уже снята.

Правильно подобранные инструменты и материалы делают подключение розетки не только удобнее, но и безопаснее. Хорошая розетка, исправные отвертки, аккуратная зачистка проводов и надежные клеммы напрямую влияют на качество контакта. А качественный контакт — это отсутствие перегрева, искрения и проблем при дальнейшей эксплуатации.

Как отключить питание и проверить отсутствие напряжения

Отключение питания — первый и самый важный шаг перед подключением розетки. Нельзя начинать работу, пока вы не убедились, что на проводах нет напряжения. Даже если кажется, что розетка не работает, автомат выключен, а лампочка индикатора не горит, проверку нужно выполнить правильно и без спешки.

Главная опасность в том, что электричество не видно. Розетка может выглядеть полностью обесточенной, но внутри подрозетника фаза все еще может присутствовать. Особенно часто это бывает в старых домах, где линии подписаны неправильно, несколько комнат подключены к разным автоматам, а старая проводка переделывалась много раз.

Почему нельзя полагаться только на выключатель

Обычный выключатель света не отключает питание розетки. Даже если в комнате погас свет, розетки могут оставаться под напряжением. Поэтому перед работой нужно отключать не клавишу выключателя, а автоматический выключатель в электрощите.

Также нельзя просто вынуть вилку подключенного прибора и считать, что розетка безопасна. Напряжение остается на контактах внутри механизма, пока линия не отключена в щитке.

Еще одна частая ошибка — верить надписям на автоматах без проверки. На щитке может быть написано «комната», «кухня» или «розетки», но фактически линия может питать совсем другой участок. Поэтому после отключения автомата всегда проверяют отсутствие напряжения непосредственно в розетке и на проводах.

Как правильно отключить питание в щитке

Сначала нужно найти автомат, который отвечает за нужную розеточную линию. Если щиток подписан, задача проще. Если подписи нет или они вызывают сомнения, лучше действовать аккуратно: отключать автоматы по одному и проверять, какая линия обесточилась.

Порядок действий такой:

выключите электроприборы, подключенные к этой розетке;
подойдите к распределительному щитку;
найдите автомат нужной группы;
переведите его в положение «выключено»;
если не уверены в группе, отключите вводной автомат;
предупредите домашних, что включать автоматы нельзя;
после отключения вернитесь к розетке и проверьте напряжение прибором.

Если в доме есть дети или другие люди, лучше повесить на щиток записку: «Не включать, идут работы». Это простая мера, но она защищает от случайного включения питания в самый опасный момент.

Если розетка находится на кухне, в санузле, гараже или котельной, лучше отключить не только предполагаемую группу, но и убедиться, что рядом нет других активных линий. В таких помещениях часто несколько отдельных линий: для розеток, освещения, бойлера, стиральной машины, котла или вытяжки.

Чем проверять отсутствие напряжения

Для проверки используют индикатор напряжения, мультиметр или двухполюсный указатель напряжения. Лучше не ограничиваться одним самым простым индикатором, особенно если проводка старая или непонятная.

Прибор	Для чего подходит	Что важно учитывать
Индикаторная отвертка	Быстро показывает наличие фазы	Не дает полной картины, может ошибаться при наводках
Мультиметр	Позволяет измерить напряжение между проводами	Нужно правильно выбрать режим измерения
Двухполюсный указатель напряжения	Более надежная проверка наличия напряжения	Требует аккуратного использования
Тестер розеток	Быстрая проверка уже установленной розетки	Не подходит для проверки оголенных проводов до монтажа

Индикаторная отвертка удобна для первичной проверки, но лучше дополнительно использовать мультиметр. Он позволяет проверить напряжение между фазой и нулем, фазой и заземлением, нулем и заземлением. Так можно точнее понять, действительно ли линия обесточена.

Как проверить прибор перед использованием

Перед проверкой розетки нужно убедиться, что сам прибор исправен. Нельзя пользоваться индикатором или мультиметром, если вы не знаете, работает ли он.

Правильная последовательность простая:

сначала проверьте прибор на заведомо рабочей розетке;
убедитесь, что он показывает наличие напряжения;
затем отключите нужный автомат;
проверьте розетку, с которой будете работать;
после этого при необходимости снова проверьте прибор на рабочей точке.

Такой подход помогает избежать ситуации, когда прибор неисправен, батарейка села или щуп поврежден, а человек ошибочно думает, что напряжения нет.

Если мультиметр используется впервые, нужно внимательно выбрать режим измерения переменного напряжения. Нельзя включать его в режим измерения тока и касаться щупами контактов розетки. Это может привести к короткому замыканию и повреждению прибора.

Как проверить напряжение в розетке до разборки

До снятия крышки розетки можно выполнить первичную проверку через отверстия для вилки. После отключения автомата вставьте щупы мультиметра в оба гнезда розетки и посмотрите показания. Если питание отключено правильно, напряжения быть не должно.

Затем проверьте каждый контакт относительно заземляющего контакта, если розетка с заземлением. Это особенно важно, если есть сомнения в правильности подключения.

При проверке установленной розетки смотрят:

есть ли напряжение между двумя рабочими контактами;
есть ли напряжение между фазным контактом и заземлением;
нет ли странных показаний между нулем и заземлением;
не появляется ли напряжение после включения соседних выключателей или автоматов.

Если прибор показывает напряжение, работу продолжать нельзя. Нужно вернуться к щитку и отключить правильный автомат или полностью обесточить квартиру, дом или нужный участок сети.

Как проверить провода после снятия розетки

После первичной проверки можно снять декоративную рамку и аккуратно ослабить крепление старой розетки. Но даже после этого нельзя сразу трогать провода руками. Сначала нужно еще раз проверить напряжение уже на самих жилах.

Проверяют все возможные пары:

между фазой и нулем;
между фазой и заземлением;
между нулем и заземлением.

Если проводов два, проверяют напряжение между ними и каждый провод относительно возможных металлических заземленных частей, если это допустимо и понятно по ситуации. Если проводов три, дополнительно проверяют защитный проводник.

Работать можно только тогда, когда прибор не показывает опасного напряжения. При малейших сомнениях лучше не продолжать монтаж самостоятельно.

Что делать, если непонятно, какой автомат отключает розетку

В старых щитках автоматы часто не подписаны или подписаны неправильно. Иногда одна розетка может быть подключена к линии соседней комнаты, коридора или кухни. В такой ситуации нельзя угадывать.

Если нужный автомат непонятен, есть два безопасных варианта:

отключить вводной автомат и полностью обесточить объект;
вызвать электрика, чтобы он определил линии и подписал щиток.

Для самостоятельной работы проще и безопаснее отключить вводной автомат. Да, при этом погаснет свет и отключатся все розетки, но риск случайно попасть под напряжение будет намного ниже.

После завершения работ полезно подписать автомат, который отвечает за эту розетку. В будущем это сэкономит время и сделает обслуживание безопаснее.

Какие признаки говорят, что работу лучше остановить

Иногда уже на этапе отключения и проверки становится понятно, что ситуация сложнее обычной замены розетки. В таком случае лучше не рисковать.

Работу стоит остановить, если:

после отключения автомата напряжение все равно есть;
индикатор показывает фазу на нескольких проводах;
цвета проводов не соответствуют назначению;
в подрозетнике слишком много непонятных соединений;
провода искрят или пахнут гарью;
изоляция оплавлена или крошится;
автомат не отключает нужную линию;
нет понимания, где фаза, ноль и заземление;
розетка находится во влажной зоне и подключение вызывает сомнения.

Такие ситуации требуют диагностики. Простая замена розетки может не решить проблему, если ошибка находится в щитке, распределительной коробке или старой проводке.

Правила безопасности во время проверки

Даже при отключенном питании нужно работать аккуратно. Проверка напряжения — это не формальность, а защита от реального риска.

Во время работы соблюдайте несколько правил:

не касайтесь оголенных жил руками;
держите щупы только за изолированные части;
не работайте мокрыми руками;
не стойте на влажном полу;
не используйте поврежденный инструмент;
не допускайте случайного соприкосновения проводов;
не оставляйте разобранную розетку без присмотра;
не позволяйте никому включать автомат во время работы.

Если нужно отойти от рабочего места, лучше убедиться, что провода разведены в стороны, не касаются друг друга и не доступны детям или домашним животным.

Когда можно начинать подключение розетки

Подключать розетку можно только после трех проверок: питание отключено в щитке, прибор исправен, напряжения на проводах нет. Если все условия выполнены, можно переходить к зачистке жил, подключению механизма и установке розетки в подрозетник.

Безопасная последовательность выглядит так:

отключили нужный автомат;
проверили прибор на рабочей розетке;
убедились в отсутствии напряжения в ремонтируемой розетке;
сняли старый механизм;
проверили напряжение на оголенных проводах;
убедились, что никто не включит автомат;
начали подключение.

Отключение питания и проверка отсутствия напряжения занимают всего несколько минут, но именно они защищают от самых опасных ошибок. В электромонтаже нельзя торопиться: лучше дважды проверить линию прибором, чем один раз случайно коснуться провода под напряжением.

Как определить фазу, ноль и заземление в проводке

Перед подключением розетки нужно понять, какой провод за что отвечает. В обычной современной розеточной линии есть три проводника: фаза, ноль и заземление. Если перепутать их местами, розетка может внешне работать, но безопасность будет нарушена. Особенно опасны ошибки с защитным проводником: техника может остаться без заземления, а при неисправности на корпусе прибора может появиться напряжение.

Определять провода нужно не «по догадке», а с помощью приборов. Цветовая маркировка помогает, но не дает полной гарантии. В старой проводке, после ремонта или при ошибках предыдущего монтажа цвета могут быть перепутаны. Поэтому перед подключением розетки важно проверить провода индикатором напряжения, мультиметром или двухполюсным указателем.

Какие провода обычно приходят к розетке

В новой проводке к розетке чаще всего подходит трехжильный кабель. Каждая жила имеет свое назначение.

Проводник	Обычно используемый цвет	Для чего нужен
Фаза	коричневый, черный, серый, белый	Подает напряжение к розетке
Ноль	синий или голубой	Рабочий проводник для возврата тока
Заземление	желто-зеленый	Защищает человека при повреждении изоляции прибора

Если в подрозетнике только два провода, значит полноценного защитного проводника, скорее всего, нет. В такой ситуации можно подключить только фазу и ноль. Делать перемычку с нуля на заземляющий контакт розетки нельзя. Это не настоящее заземление, а опасная ошибка.

Если проводов больше трех, возможно, через эту точку идет питание дальше на другую розетку или блок. В таком случае нужно разобраться со схемой особенно внимательно и не отсоединять все провода сразу без маркировки.

Почему нельзя доверять только цвету проводов

В идеальной ситуации цвет провода сразу подсказывает его назначение: синий — ноль, желто-зеленый — заземление, коричневый или черный — фаза. Но на практике так бывает не всегда.

Причины могут быть разные:

проводку делали давно и без современной цветовой маркировки;
розетку уже меняли несколько раз;
часть линии ремонтировали другими проводами;
мастер использовал не те цвета, которые были под рукой;
в старой проводке вообще нет заземления;
провода перепутаны в распределительной коробке или щитке.

Поэтому цвет — это только подсказка. Окончательно определять фазу, ноль и заземление нужно прибором. Особенно если речь идет о старом доме, даче, гараже, кухне или санузле.

Как найти фазу индикатором напряжения

Фаза — это провод, на котором есть напряжение относительно нуля или земли. Найти ее можно индикаторной отверткой или другим указателем напряжения. Но работать нужно очень аккуратно, потому что для определения фазы питание на короткое время придется подать.

Безопасный порядок такой:

освободите доступ к проводам, не касаясь оголенных жил руками;
убедитесь, что провода разведены и не соприкасаются;
включите автомат нужной линии;
возьмите индикатор только за изолированную часть;
поочередно коснитесь жалом каждого проводника;
провод, на котором индикатор показывает напряжение, отметьте как фазу;
снова отключите автомат;
проверьте отсутствие напряжения перед дальнейшей работой.

После определения фазы питание обязательно отключают. Подключать розетку под напряжением нельзя.

Индикаторная отвертка подходит для простой проверки, но у нее есть ограничения. Она может реагировать на наводки, показывать слабое свечение или давать неочевидный результат. Поэтому для более надежной проверки лучше использовать мультиметр или двухполюсный указатель напряжения.

Как определить фазу и ноль мультиметром

Мультиметр позволяет проверить напряжение между проводниками. Для бытовой сети прибор переводят в режим измерения переменного напряжения. Диапазон выбирают выше ожидаемого напряжения сети, если на приборе нет автоматического выбора.

Проверку выполняют осторожно, при включенном автомате и разведенных проводах. Щупы держат только за изолированные части.

Обычно измеряют напряжение между парами проводов:

фаза — ноль;
фаза — заземление;
ноль — заземление.

Между фазой и нулем должно быть сетевое напряжение. Между фазой и заземлением также обычно будет близкое значение. Между нулем и заземлением напряжение должно отсутствовать или быть минимальным, но точная картина зависит от состояния сети и схемы заземления.

После проверки нужно снова отключить питание и убедиться, что напряжения на проводах нет. Только после этого можно готовить жилы к подключению розетки.

Как отличить ноль от заземления

Ноль и заземление часто сложнее отличить, чем фазу. В новой проводке помогает цвет: ноль обычно синий, заземление — желто-зеленое. Но если есть сомнения, одной цветовой маркировки недостаточно.

Главное отличие в назначении:

ноль участвует в работе электрической цепи;
заземление является защитным проводником и не должно использоваться как рабочий ноль.

В исправной трехпроводной сети защитный проводник подключается к заземляющему контакту розетки. Он не должен служить перемычкой, рабочим проводом или частью обычной цепи питания.

Если вы не уверены, где ноль, а где заземление, лучше не подключать розетку наугад. Ошибка может быть опасной. Например, если рабочий ноль подключить на заземляющий контакт, а защитный проводник использовать как ноль, защита будет нарушена.

Что делать, если в розетке только два провода

В старых домах часто к розетке подходит только два провода: фаза и ноль. Заземляющего проводника в такой линии нет. В этом случае розетку с заземляющим контактом можно физически установить, но подключить ее как полноценную заземленную розетку не получится.

Нельзя делать такие решения:

соединять заземляющий контакт розетки с нулем перемычкой;
подключать заземление к батарее отопления;
подключать заземление к водопроводной или газовой трубе;
использовать случайный провод как защитный;
оставлять видимость заземления без реальной проверки.

Если для прибора обязательно нужно заземление, правильное решение — прокладывать новую трехжильную линию от щитка с нормальной защитой и проверкой. Особенно это важно для стиральной машины, бойлера, посудомоечной машины, духового шкафа, варочной панели, компьютера и техники с металлическим корпусом.

Как пометить провода после определения

После того как провода определены, их лучше сразу промаркировать. Это особенно полезно, если цвета нестандартные или в подрозетнике несколько кабелей.

Можно использовать:

кусочки цветной изоленты;
малярную ленту с подписью;
термоусадочные маркеры;
небольшие бирки для проводов.

Подписи могут быть простыми: «L» для фазы, «N» для нуля, «PE» для заземления. Главное, чтобы вы не перепутали жилы после отключения питания и подготовки к подключению.

Если розетка меняется в старой проводке, перед отсоединением старого механизма полезно сфотографировать подключение. Но фото не заменяет проверку прибором. Оно только помогает понять, как было подключено раньше.

Какие ошибки чаще всего допускают при определении проводов

Ошибки на этом этапе могут быть незаметны сразу. Розетка может работать даже при неправильном подключении, но риск для человека и техники будет выше.

Чаще всего встречаются такие ошибки:

подключают провода только по цвету без проверки;
считают желто-зеленый провод заземлением, не убедившись в этом;
путают ноль и защитный проводник;
делают перемычку между нулем и заземлением в розетке;
проверяют фазу одним неисправным индикатором;
забывают снова отключить питание после проверки;
касаются оголенных жил руками;
не маркируют провода перед подключением;
подключают розетку при непонятной схеме проводки.

Если после проверки результаты кажутся странными, лучше не продолжать монтаж. Например, индикатор показывает фазу на двух проводах, мультиметр дает непонятные значения, автомат отключает не ту линию или в подрозетнике слишком много старых соединений. В таких случаях нужна диагностика.

Когда лучше вызвать электрика

Самостоятельно определить фазу, ноль и заземление можно только тогда, когда схема понятна, провода в хорошем состоянии, а у вас есть исправные приборы и базовое понимание проверки. Если ситуация вызывает сомнения, безопаснее обратиться к специалисту.

Электрика стоит вызвать, если:

в подрозетнике старые алюминиевые провода;
изоляция крошится или оплавлена;
нет заземления, но нужно подключить мощную технику;
индикатор показывает фазу на нескольких проводах;
после отключения автомата напряжение остается;
провода слишком короткие или поврежденные;
розетка находится во влажном помещении;
непонятно, откуда приходит питание и куда оно уходит дальше.

Правильно определить провода — значит заложить основу безопасного подключения розетки. Когда понятно, где фаза, где ноль и где защитный проводник, можно аккуратно подключить механизм, проверить контакт и установить розетку в подрозетник. Но если назначение проводов вызывает сомнения, лучше не действовать наугад: в электрике ошибка может стоить слишком дорого.

Подключение одинарной розетки пошагово

Одинарная розетка — самый простой вариант для самостоятельного подключения, но даже здесь важно соблюдать порядок. Нельзя просто вставить провода в любые клеммы и закрепить механизм в стене. Нужно обесточить линию, проверить провода, правильно подключить фазу, ноль и заземление, надежно затянуть контакты и только потом устанавливать розетку в подрозетник.

Перед началом работы убедитесь, что розетка подходит для вашей проводки. Если к точке приходит трехжильный кабель, лучше использовать розетку с заземлением. Если проводов только два, подключаются только фаза и ноль, а заземляющий контакт не должен имитироваться перемычкой с нуля.

Шаг 1. Отключите питание

Сначала отключите автомат, который отвечает за нужную розеточную линию. Если в щитке нет понятной маркировки или вы не уверены, какой автомат отключает эту точку, безопаснее отключить вводной автомат и полностью обесточить помещение или дом.

После отключения обязательно проверьте отсутствие напряжения. Сначала можно проверить розетку через гнезда, затем, после снятия крышки, проверить сами провода. Используйте индикатор напряжения, мультиметр или двухполюсный указатель. Работать можно только тогда, когда прибор показывает, что напряжения нет.

Важно: не полагайтесь только на положение автомата в щитке. В старой проводке линии могут быть подключены нестандартно, а подписи на автоматах не всегда соответствуют реальности.

Шаг 2. Снимите старую розетку или подготовьте подрозетник

Если вы меняете старую розетку, сначала снимите декоративную рамку и лицевую панель. Обычно они крепятся центральным винтом или защелками. После этого ослабьте крепежные винты механизма и аккуратно выньте розетку из подрозетника.

Не тяните механизм резко. Провода могут быть короткими, ломкими или плохо закрепленными. Если старая розетка держится на распорных лапках, ослабьте их и только потом вынимайте механизм.

После снятия осмотрите подрозетник:

не шатается ли он в стене;
нет ли внутри строительного мусора;
не поврежден ли пластик;
хватает ли глубины для новой розетки;
удобно ли заведены провода;
не оплавлена ли изоляция.

Если подрозетник плохо держится, сначала закрепите его. Устанавливать новую розетку в разбитую или шатающуюся коробку нельзя: со временем механизм начнет выпадать вместе с вилкой.

Шаг 3. Осмотрите провода

Перед подключением внимательно проверьте состояние жил. Изоляция должна быть целой, без трещин, потемнения, оплавления и запаха гари. Если провод старый, ломкий или слишком короткий, работа становится сложнее и опаснее.

Особенно осторожно нужно обращаться с алюминиевыми проводами. Они более хрупкие, чем медные, и могут ломаться при частом изгибе. Если жила надломилась или стала слишком короткой, не пытайтесь подключить ее «как-нибудь». Лучше вызвать электрика или правильно нарастить провод с помощью подходящего соединителя.

Если провода в хорошем состоянии, аккуратно разведите их в стороны, чтобы они не касались друг друга. Затем еще раз проверьте отсутствие напряжения уже на оголенных концах.

Шаг 4. Определите фазу, ноль и заземление

Если провода заранее не подписаны, нужно определить их назначение. В новой проводке обычно действует цветовая маркировка: фаза может быть коричневой, черной, серой или белой, ноль — синим или голубым, заземление — желто-зеленым.

Но полагаться только на цвет нельзя. Если есть сомнения, провода проверяют прибором. Фазу находят индикатором или мультиметром при кратковременно включенном питании, затем питание снова отключают и проверяют отсутствие напряжения.

Для удобства после определения провода можно промаркировать:

L — фаза;
N — ноль;
PE — заземление.

Если к розетке приходит только два провода, значит подключаются только фаза и ноль. Заземляющий контакт в такой схеме не подключают. Нельзя соединять его перемычкой с нулем.

Шаг 5. Подготовьте жилы к подключению

Перед подключением нужно снять изоляцию с концов проводов. Длина зачистки зависит от конструкции розетки и обычно указана производителем. Если инструкции нет, ориентируйтесь на глубину клеммы: оголенная часть должна полностью входить в зажим, но не торчать наружу.

При зачистке важно не повредить жилу. Надрезанный провод может позже сломаться или хуже держаться в клемме. Лучше использовать специальный инструмент для снятия изоляции. Если его нет, работайте ножом очень аккуратно, без сильного давления на металл.

После зачистки проверьте:

нет ли надрезов на жиле;
не торчат ли отдельные проволочки, если провод многопроволочный;
достаточна ли длина оголенного участка;
не снято ли слишком много изоляции.

Если провод многопроволочный, для некоторых типов клемм могут понадобиться наконечники. Зажимать мягкую многопроволочную жилу под винт без подготовки не всегда надежно: отдельные проволочки могут расползаться, контакт со временем ослабнет.

Шаг 6. Подключите провода к розетке

У одинарной розетки обычно есть две основные клеммы для фазы и нуля, а также отдельная клемма для заземления, если розетка с защитным контактом. В большинстве бытовых розеток фаза и ноль могут подключаться к любой из двух рабочих клемм, но для аккуратности лучше соблюдать единый порядок во всем доме.

Удобная схема подключения:

Провод	Куда подключать
Фаза L	В одну из рабочих клемм розетки
Ноль N	Во вторую рабочую клемму розетки
Заземление PE	К заземляющему контакту розетки

Заземляющий контакт обычно связан с металлическими боковыми пластинами или отдельным защитным контактом. Он часто находится по центру механизма и имеет соответствующую маркировку.

Вставьте жилу в клемму до упора и затяните винт. После затяжки слегка потяните провод на себя. Если он не выходит и не шатается, контакт зафиксирован нормально. То же самое сделайте с остальными проводами.

Шаг 7. Аккуратно уложите провода в подрозетник

После подключения не нужно сразу вдавливать розетку в стену силой. Сначала аккуратно уложите провода внутри подрозетника. Они должны сгибаться плавно, без резких перегибов и сильного натяжения.

Плохая укладка проводов может привести к нескольким проблемам:

механизм не встанет ровно;
провод выскочит из клеммы;
изоляция пережмется;
розетка будет выпирать из стены;
контакт со временем ослабнет.

Если провода слишком длинные, уложите их аккуратной дугой. Если слишком короткие — не тяните розетку на себя и не подключайте жилы «на пределе». Лучше решить проблему до установки механизма.

Шаг 8. Закрепите розетку в подрозетнике

Когда провода уложены, вставьте механизм в подрозетник и выровняйте его по уровню. Розетка должна стоять ровно, без перекоса. После этого закрепите ее винтами к подрозетнику. Если конструкция предусматривает распорные лапки, их можно использовать дополнительно, но основное крепление лучше делать на винты.

Не затягивайте крепеж слишком резко. Пластиковый подрозетник может треснуть, а механизм — перекоситься. После фиксации проверьте, не двигается ли розетка при легком нажатии.

Затем установите декоративную рамку и лицевую панель. Они должны прилегать плотно, без щелей и перекосов. Если рамка не садится на место, не давите на нее силой. Возможно, механизм установлен неровно или провода мешают ему встать глубже.

Шаг 9. Включите питание и проверьте розетку

После установки можно включить автомат в щитке. Делать это лучше без подключенной нагрузки. Если автомат сразу отключился, не пытайтесь включать его снова несколько раз подряд. Нужно снова обесточить линию и искать ошибку: короткое замыкание, перепутанные провода, поврежденную изоляцию или неправильное подключение.

Если автомат не отключился, проверьте розетку тестером или мультиметром. Нужно убедиться, что напряжение есть между фазой и нулем, а в розетке с заземлением защитный контакт подключен правильно.

После этого можно подключить небольшой бытовой прибор и проверить работу под легкой нагрузкой. Розетка не должна искрить, трещать, греться или иметь запах пластика. Вилка должна входить плотно, без люфта.

Краткая пошаговая схема подключения

Чтобы не запутаться, весь процесс можно свести к простой последовательности:

отключить автомат в щитке;
проверить отсутствие напряжения;
снять старую розетку или открыть подрозетник;
осмотреть провода и изоляцию;
определить фазу, ноль и заземление;
зачистить жилы на нужную длину;
подключить провода к клеммам розетки;
аккуратно уложить жилы в подрозетник;
закрепить механизм;
установить рамку и крышку;
включить питание;
проверить работу розетки.

Эта схема подходит для обычной одинарной розетки в исправной проводке. Если провода повреждены, нет заземления, постоянно срабатывает автомат, розетка находится во влажном помещении или нужно подключить мощный прибор, лучше не ограничиваться простой установкой. В таких случаях нужно проверять всю линию и при необходимости обращаться к электрику.

Частые ошибки при подключении одинарной розетки

Даже простая розетка может стать источником проблем, если подключить ее невнимательно. Чаще всего ошибки связаны с плохим контактом, неправильным определением проводов и нарушением безопасности.

Распространенные ошибки:

работа без проверки отсутствия напряжения;
подключение проводов только по цвету без проверки;
слабая затяжка клемм;
слишком длинная зачистка жил;
оголенные участки провода снаружи клеммы;
подключение заземляющего контакта к нулю перемычкой;
установка розетки в шатающийся подрозетник;
сильный перегиб проводов внутри коробки;
подключение мощной техники к неподходящей линии;
проверка розетки сразу большой нагрузкой.

Правильно подключенная одинарная розетка должна быть надежно закреплена, не греться, не искрить и не выпадать при вынимании вилки. Если после установки есть треск, запах гари, нагрев или автомат отключается при подключении прибора, пользоваться такой розеткой нельзя. Нужно отключить линию и найти причину неисправности.

Как подключить розетку с заземлением

Розетка с заземлением отличается от обычной тем, что кроме двух рабочих контактов для фазы и нуля у нее есть защитный контакт. Он нужен для подключения заземляющего проводника. Если внутри прибора произойдет повреждение изоляции и напряжение попадет на металлический корпус, защитный проводник поможет снизить риск поражения током и обеспечит правильную работу защитных устройств.

Важно понимать: розетка с заземляющими контактами сама по себе не создает заземление. Если в подрозетник приходит только два провода, полноценного защитного проводника там нет. В таком случае нельзя просто поставить розетку с заземлением и сделать перемычку между нулем и заземляющим контактом. Это опасная ошибка, которая может привести к появлению напряжения на корпусе подключенной техники.

Когда можно подключать розетку с заземлением

Подключать розетку с заземлением правильно только тогда, когда к точке подходит трехжильный кабель: фаза, ноль и защитный проводник. Обычно такой кабель имеет три жилы разного цвета.

Чаще всего цвета такие:

Проводник	Обозначение	Обычно используемый цвет
Фаза	L	коричневый, черный, серый или белый
Ноль	N	синий или голубой
Заземление	PE	желто-зеленый

Цветовая маркировка помогает ориентироваться, но полностью доверять ей нельзя. Особенно если проводка старая, розетку уже кто-то менял или есть сомнения в качестве монтажа. Перед подключением нужно проверить назначение проводов прибором.

Если к розетке подходят только два провода, подключить заземление невозможно. В такой ситуации можно установить розетку без заземления или прокладывать новую трехжильную линию от щитка. Для мощной техники, бойлера, стиральной машины, посудомойки, духового шкафа и компьютера лучше использовать именно полноценную линию с защитным проводником.

Зачем нужен защитный проводник

Заземление не участвует в обычной работе прибора так, как фаза и ноль. Оно нужно для защиты. В нормальном режиме по защитному проводнику не должен идти рабочий ток. Он становится важным в аварийной ситуации, когда повреждается изоляция или напряжение попадает на металлические части прибора.

Заземление особенно важно для техники с металлическим корпусом:

стиральной машины;
посудомоечной машины;
бойлера;
духового шкафа;
варочной панели;
холодильника;
электрокотла;
насосного оборудования;
компьютера;
металлических светильников.

Если такая техника подключена без заземления, при внутренней неисправности ее корпус может стать опасным. Внешне прибор может продолжать работать, но прикосновение к нему будет рискованным.

Что нельзя делать при отсутствии заземления

В старых домах часто встречается двухпроводная сеть без отдельного защитного проводника. Из-за этого появляется соблазн сделать «заземление» самостоятельно прямо в розетке. Так делать нельзя.

Опасные решения:

ставить перемычку между нулем и заземляющим контактом розетки;
подключать заземление к батарее отопления;
подключать защитный контакт к водопроводной трубе;
использовать газовую трубу как заземление;
брать заземление от случайного металлического элемента;
оставлять желто-зеленый провод неподключенным, но считать розетку заземленной;
соединять ноль и защитный проводник без понимания схемы щитка.

Перемычка между нулем и заземляющим контактом особенно опасна. При обрыве нулевого проводника на корпусе подключенного прибора может появиться напряжение. Человек будет думать, что техника защищена, но на самом деле риск станет выше.

Если заземления нет, правильный путь — модернизация линии и щитка. Это уже не простая замена розетки, а работа для электрика.

Подготовка к подключению розетки с заземлением

Перед началом работы нужно отключить питание на нужной линии. После отключения автомата обязательно проверьте отсутствие напряжения в розетке и на проводах. Только после этого можно снимать старый механизм или подключать новый.

Перед подключением проверьте:

к розетке подходит трехжильный кабель;
провода не повреждены;
изоляция не оплавлена и не крошится;
подрозетник надежно закреплен;
заземляющий проводник действительно является PE;
розетка рассчитана на нужную нагрузку;
линия защищена подходящим автоматом и УЗО или дифавтоматом.

Если в подрозетнике много проводов, не отсоединяйте их все сразу без маркировки. Возможно, через эту точку питание идет дальше на другую розетку. Перед разборкой полезно сфотографировать старое подключение, а затем проверить назначение каждой жилы прибором.

Пошаговое подключение розетки с заземлением

Подключение выполняется аккуратно и последовательно. Главное — не перепутать защитный проводник с рабочими контактами.

Порядок работы:

отключите питание в щитке;
проверьте отсутствие напряжения;
снимите старую розетку или подготовьте новый подрозетник;
осмотрите провода и изоляцию;
определите фазу, ноль и заземление;
зачистите концы жил на нужную длину;
подключите фазу к одной рабочей клемме;
подключите ноль ко второй рабочей клемме;
подключите желто-зеленый провод к заземляющему контакту;
надежно затяните клеммы;
аккуратно уложите провода в подрозетник;
закрепите механизм;
установите рамку и лицевую панель;
включите питание и проверьте розетку.

Обычно на механизме розетки клемма заземления имеет специальную маркировку. Она соединена с металлическими защитными контактами, которые видны снаружи розетки. Именно туда подключают PE-проводник.

Фазу и ноль подключают к двум рабочим клеммам. В большинстве бытовых розеток строгой стороны для фазы и нуля нет, но лучше придерживаться единого порядка во всех розетках дома. Так в будущем будет проще обслуживать проводку.

Как правильно зачистить и зажать провода

Качество контакта зависит не только от схемы, но и от того, как подготовлены жилы. Если снять слишком мало изоляции, клемма может зажать не металл, а изоляционный слой. Если снять слишком много, оголенный провод будет выступать наружу, что небезопасно.

Обычно изоляцию снимают на такую длину, чтобы жила полностью вошла в клемму и не торчала за ее пределами. Точное значение лучше смотреть в инструкции к розетке.

При подключении важно:

не надрезать жилу при зачистке;
не оставлять оголенные участки снаружи клеммы;
не зажимать изоляцию вместо проводника;
не перекручивать жилы между собой;
не перегибать провод под острым углом;
после затяжки слегка проверить провод на удержание.

Если провод многопроволочный, для надежного подключения могут понадобиться наконечники. Это особенно важно для винтовых клемм, где отдельные тонкие проволочки могут расползаться и зажиматься неравномерно.

Как проверить розетку после подключения

После установки не стоит сразу подключать мощный прибор. Сначала нужно убедиться, что розетка подключена правильно.

Проверку выполняют поэтапно:

включите автомат в щитке;
убедитесь, что защита не сработала сразу после включения;
проверьте наличие напряжения между фазой и нулем;
проверьте работу заземляющего контакта тестером розеток;
подключите небольшой прибор;
убедитесь, что нет искрения, треска, запаха и нагрева;
проверьте, плотно ли держится вилка.

Для простой бытовой проверки удобно использовать тестер розеток. Он показывает основные ошибки подключения: отсутствие заземления, перепутанные провода, неправильную полярность. Но такой тестер не заменяет полноценную проверку заземления. Если нужно убедиться в качестве защитного проводника и заземляющего устройства, потребуется электрик с измерительным прибором.

Ошибки при подключении розетки с заземлением

Розетка с заземлением часто создает ложное ощущение безопасности. Внешне она выглядит правильно, но внутри может быть подключена с ошибками.

Самые распространенные ошибки:

заземляющий контакт вообще не подключен;
заземление соединено перемычкой с нулем;
перепутаны ноль и защитный проводник;
желто-зеленый провод использован как фаза или ноль;
провода зажаты слабо;
оголенные жилы выступают из клемм;
розетка установлена в шатающийся подрозетник;
линия не защищена УЗО или дифавтоматом;
мощная техника подключена к слабой старой проводке;
розетка во влажном помещении выбрана без нужной защиты.

Если после подключения розетка искрит, греется, пахнет пластиком или автомат отключается при включении нагрузки, пользоваться ей нельзя. Нужно снова обесточить линию и искать причину.

Когда лучше обратиться к электрику

Самостоятельно подключить розетку с заземлением можно, если проводка новая или понятная, к точке приходит трехжильный кабель, а назначение проводов не вызывает сомнений. Но есть ситуации, когда лучше не рисковать.

Электрика стоит вызвать, если:

в подрозетнике только два провода, а нужно заземление;
проводка старая и алюминиевая;
изоляция повреждена или оплавлена;
в розетке непонятные соединения;
тестер показывает ошибку подключения;
нет УЗО на линии во влажном помещении;
нужно подключить бойлер, стиральную машину, духовой шкаф или варочную панель;
после отключения автомата напряжение остается;
вы не уверены, где ноль, фаза и PE.

Правильное подключение розетки с заземлением — это не просто установка третьего провода на отдельную клемму. Важно, чтобы защитный проводник действительно был частью исправной системы заземления, линия была защищена подходящими устройствами, а контакты были надежно зажаты. Только в этом случае розетка будет не просто работать, а выполнять свою защитную функцию.

Подключение блока розеток или двойной розетки

Двойная розетка и блок из нескольких розеток нужны там, где одной точки подключения недостаточно. Их устанавливают возле рабочего стола, телевизора, кухонной зоны, прикроватной тумбы, в мастерской или коридоре. Это удобнее и безопаснее, чем постоянно пользоваться тройниками и удлинителями.

Но при подключении нескольких розеток важно помнить: количество гнезд увеличивается, а возможности линии остаются прежними. Если розеточная линия защищена автоматом на 16 А и выполнена кабелем подходящего сечения, это не значит, что в каждый разъем блока можно одновременно включить по мощному прибору. Общая нагрузка на кабель, контакты и автомат все равно должна оставаться в допустимых пределах.

Чем отличается двойная розетка от блока розеток

На практике под двойной розеткой часто понимают два разных варианта. Первый — это двойная розетка в одном корпусе, которая устанавливается в один подрозетник. Второй — блок из двух или более отдельных розеточных механизмов, установленных в несколько подрозетников под общей рамкой.

Разница между ними важна не только внешне, но и по удобству монтажа.

Вариант	Как устанавливается	Где чаще используют
Двойная розетка в один подрозетник	Один механизм с двумя гнездами	Быстрая замена одинарной розетки, небольшая нагрузка
Блок из двух розеток	Два отдельных механизма в двух подрозетниках	Рабочее место, ТВ-зона, спальня, кухня
Блок из трех и более розеток	Несколько механизмов под общей рамкой	Компьютерная зона, кухня, мастерская, медиа-зона

Если есть возможность, лучше устанавливать блок из отдельных механизмов в отдельные подрозетники. Такой вариант удобнее обслуживать, он выглядит аккуратнее и позволяет гибче собрать нужное количество розеток, выключателей, интернет-розеток или других модулей.

Когда можно подключать розетки перемычками

Чаще всего блок розеток подключают от одного питающего кабеля с помощью перемычек. Питание приходит на первую розетку, а затем фаза, ноль и заземление передаются на следующую. Такой способ подходит для обычных бытовых розеточных групп, если линия рассчитана на нагрузку, контакты выполнены качественно, а к блоку не планируется подключать несколько мощных приборов одновременно.

Например, такой вариант обычно подходит для:

зарядки телефонов;
настольной лампы;
телевизора;
роутера;
компьютера и монитора;
небольшой бытовой электроники;
прикроватной зоны;
рабочего места.

Но если рядом будут подключаться чайник, обогреватель, микроволновка, стиральная машина, бойлер или другая мощная техника, лучше заранее подумать об отдельной линии или отдельной розетке с расчетом нагрузки. Нельзя просто добавить больше розеток и считать, что сеть стала мощнее.

Что нужно подготовить перед подключением блока

Перед началом работы нужно отключить питание и проверить отсутствие напряжения. Это обязательное правило для любой розетки, а при подключении блока оно особенно важно: проводов и соединений становится больше, поэтому выше риск ошибиться.

Для работы понадобятся:

розеточные механизмы;
общая рамка на нужное количество постов;
подрозетники, если блок устанавливается с нуля;
перемычки из провода подходящего сечения;
инструмент для снятия изоляции;
отвертки с изолированными ручками;
индикатор напряжения или мультиметр;
уровень;
клеммы, если схема подключения предусматривает ответвления;
маркер или бирки для пометок.

Перемычки должны быть того же сечения, что и питающий кабель розеточной линии. Если линия выполнена медным кабелем 2,5 мм², для перемычек обычно используют такой же провод. Нельзя брать тонкие случайные жилы от старого шнура или удлинителя.

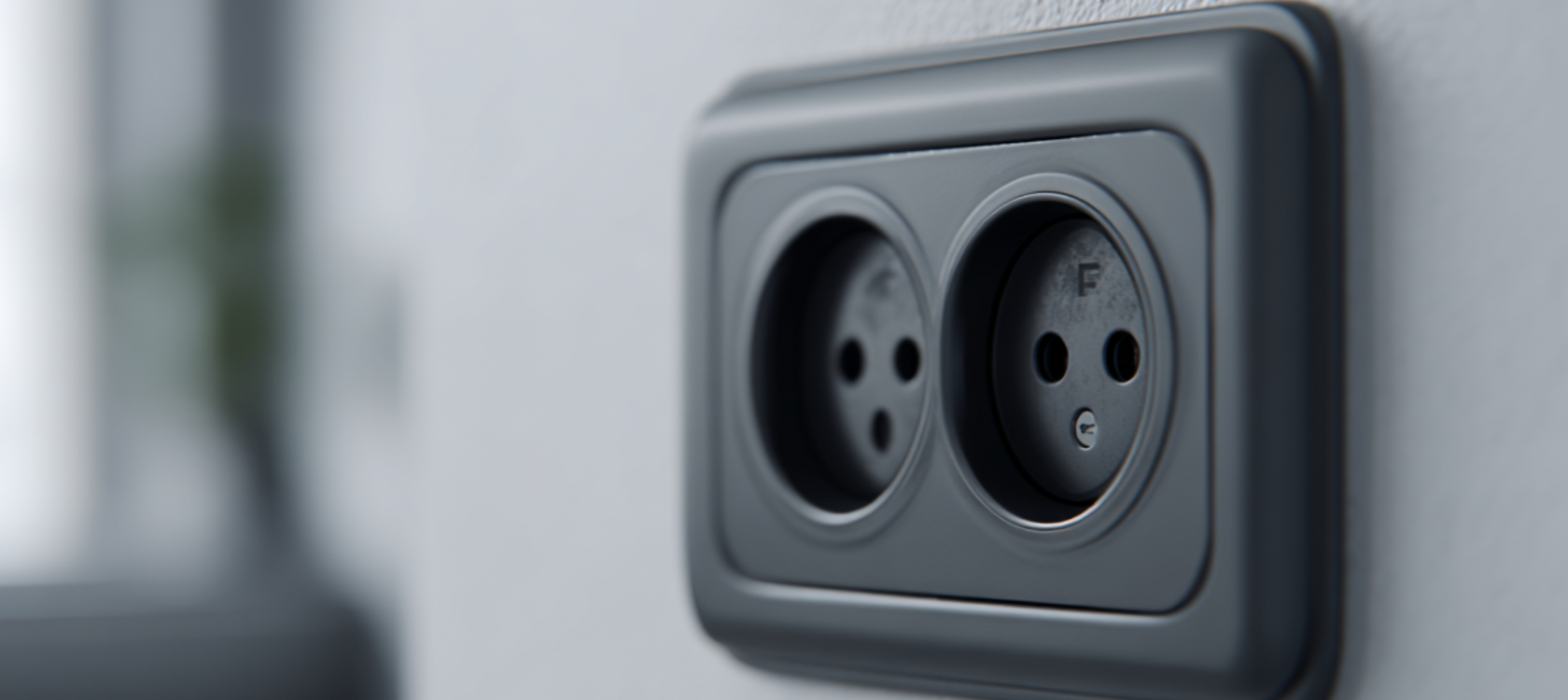

Подключение двойной розетки в один подрозетник

Двойная розетка в один подрозетник подключается почти так же, как обычная одинарная. Отличие в том, что внутри механизма уже предусмотрены два гнезда, соединенные между собой конструкцией розетки. Пользователю не нужно делать отдельные перемычки между двумя розетками, если производитель уже предусмотрел внутреннее соединение.

Порядок подключения такой:

отключите автомат нужной линии;
проверьте отсутствие напряжения в розетке и на проводах;
снимите старый механизм, если выполняется замена;
осмотрите состояние проводов и подрозетника;
определите фазу, ноль и заземление;
зачистите жилы на нужную длину;
подключите фазу к рабочей клемме;
подключите ноль ко второй рабочей клемме;
подключите заземление к защитному контакту;
аккуратно уложите провода в подрозетник;
закрепите механизм;
установите лицевую часть;
включите питание и проверьте работу.

Главное — не перегружать такую розетку. Два гнезда в одном корпусе не предназначены для одновременного подключения нескольких мощных приборов, если линия и сама розетка на это не рассчитаны. Например, включать в одну двойную розетку обогреватель и электрочайник — плохая идея.

Подключение блока из двух и более розеток

Если устанавливается блок из отдельных механизмов, сначала нужно убедиться, что подрозетники стоят ровно и на правильном расстоянии друг от друга. Если они установлены криво, общая рамка может не встать или будет выглядеть неаккуратно.

При подключении блока питание обычно заводят на первую розетку. Затем от нее делают перемычки на следующую розетку: отдельно фазу, отдельно ноль и отдельно защитный проводник.

Условная схема выглядит так:

Провод	Первая розетка	Следующая розетка
Фаза L	В рабочую клемму	Перемычкой на рабочую клемму
Ноль N	Во вторую рабочую клемму	Перемычкой на вторую рабочую клемму
Заземление PE	На защитный контакт	Перемычкой или через отдельное соединение на PE-контакт

При этом важно не путать проводники между собой. Фаза должна переходить на фазный контакт следующей розетки, ноль — на нулевой, заземление — только на заземляющий контакт. Защитный проводник нельзя использовать как рабочий ноль.

Как сделать перемычки между розетками

Перемычки нужно подготовить заранее. Их длина должна быть достаточной, чтобы удобно подключить соседние механизмы, но без лишних петель и сильного натяжения внутри подрозетников.

При подготовке перемычек важно:

использовать провод подходящего сечения;
не повреждать жилу при зачистке;
делать одинаковую длину зачистки под клеммы;
не оставлять оголенные участки снаружи;
не перегибать провод под острым углом;
надежно затягивать контакты.

Если розетки имеют винтовые клеммы, после затяжки каждую жилу нужно слегка потянуть на себя. Провод не должен выходить из зажима или шататься. Слабый контакт в блоке особенно опасен, потому что через первую розетку может проходить нагрузка не только от нее самой, но и от следующих точек.

Как правильно подключить заземление в блоке

Заземляющий проводник требует особого внимания. В идеале защитное соединение должно оставаться надежным даже при замене одной розетки в блоке. Если заземление просто проходит через клемму первого механизма дальше на второй, при снятии первой розетки можно случайно разорвать защиту следующих точек.

Более надежный вариант — сделать ответвление защитного проводника через подходящую клемму в подрозетнике: входящий PE соединяется с отдельными проводами, которые идут на защитные контакты каждой розетки. Так каждая точка получает заземление независимо от соседнего механизма.

Это особенно важно для блоков, к которым подключают технику с металлическим корпусом, компьютерную технику, кухонные приборы или оборудование во влажных помещениях.

Нельзя:

соединять заземление с нулем перемычкой;
оставлять PE-провод неподключенным;
использовать желто-зеленый провод как фазу;
подключать заземление только к одной розетке из блока;
считать блок заземленным только потому, что у розеток есть защитные контакты.

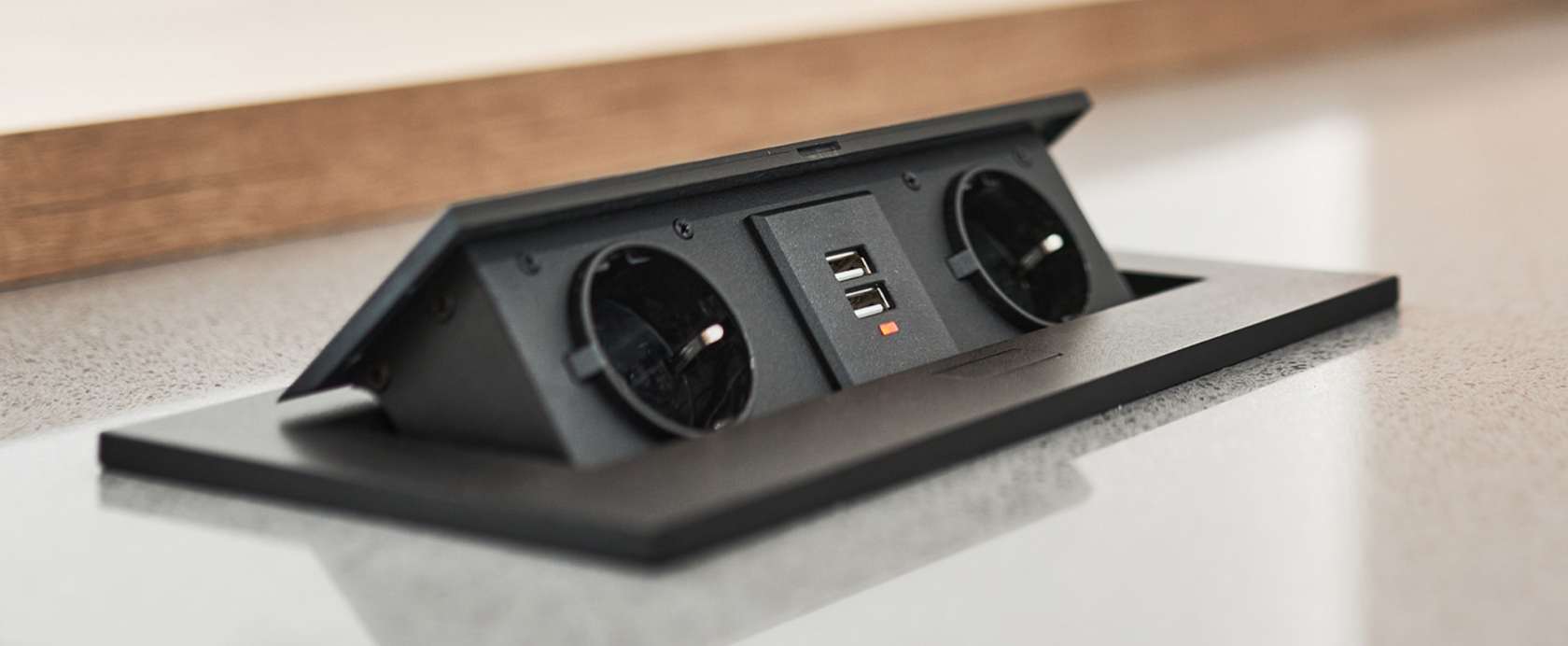

Подключение блока розеток на кухне

Кухня — одно из самых нагруженных помещений, поэтому блоки розеток здесь нужно планировать особенно внимательно. Над столешницей часто устанавливают несколько розеток для мелкой техники: чайника, кофемашины, блендера, тостера, миксера. Но даже если розеток много, включать все мощные приборы одновременно нельзя, если линия на это не рассчитана.

Для встроенной и мощной техники лучше предусматривать отдельные точки или отдельные линии:

варочная панель;
духовой шкаф;
посудомоечная машина;
стиральная машина;
бойлер;
холодильник;
вытяжка.

Розеточный блок над рабочей поверхностью удобен для временного подключения мелкой техники. А постоянные мощные приборы лучше подключать отдельно, с учетом инструкции производителя и расчета нагрузки.

Также важно не размещать розетки слишком близко к мойке, варочной поверхности и зонам, где на них могут попадать вода, пар или жир. Для кухни стоит выбирать качественные механизмы с надежными контактами и подходящей степенью защиты там, где это необходимо.

Можно ли подключить блок от старой одинарной розетки

Иногда старую одинарную розетку хотят заменить на блок из двух или трех розеток. Технически это возможно, если в подрозетнике есть нормальный питающий кабель, линия рассчитана на нагрузку, а новая установка не будет использоваться для нескольких мощных приборов одновременно.

Но перед такой заменой нужно проверить:

какое сечение кабеля подходит к старой розетке;
какой автомат защищает линию;
есть ли заземление;
не греется ли старая розетка;
нет ли следов оплавления;
не подключены ли к этой же линии другие мощные приборы;
выдержит ли подрозетник новую конструкцию;
можно ли безопасно установить дополнительные коробки.

Если старая розетка уже грелась, искрила или выпадала из стены, просто ставить вместо нее блок нельзя. Сначала нужно устранить причину: плохой контакт, разрушенный подрозетник, перегрузку линии или повреждение проводки.

Как установить блок ровно и аккуратно

Для блока из нескольких розеток важна не только электрическая часть, но и механическая установка. Если подрозетники стоят на разной высоте или с неправильным шагом, рамка будет перекошена.

Чтобы блок выглядел аккуратно:

используйте уровень при установке подрозетников;
проверяйте расстояние между центрами коробок;
примеряйте общую рамку до окончательной фиксации;
не допускайте выступания подрозетников из стены;
учитывайте толщину будущей отделки;
не оставляйте механизмы только на распорных лапках, лучше крепить их винтами.

После подключения сначала установите все механизмы без декоративной рамки и выровняйте их. Только после этого ставьте общую рамку и лицевые панели. Если одна розетка стоит криво, весь блок будет выглядеть неаккуратно.

Проверка блока после подключения

После установки нельзя сразу подключать всю технику. Сначала нужно проверить каждую розетку отдельно.

Порядок проверки:

включите автомат в щитке;
убедитесь, что он не отключился сразу;
проверьте каждую розетку тестером или мультиметром;
убедитесь, что фаза, ноль и заземление подключены правильно;
проверьте плотность посадки вилки в каждом гнезде;
подключите небольшую нагрузку;
убедитесь, что нет искрения, треска, запаха пластика и нагрева.

Если не работает только одна розетка из блока, вероятно, ошибка в перемычке или контакте конкретного механизма. Если не работает весь блок, нужно проверять питание на первой розетке, автомат, соединения и входящий кабель.

Если при подключении нагрузки розетка греется, вилку держит слабо или появляется запах, пользоваться блоком нельзя. Линию нужно обесточить и найти причину.

Частые ошибки при подключении блока розеток

При подключении нескольких розеток ошибок бывает больше, чем при установке одинарной. Это связано с перемычками, большим количеством контактов и риском перегрузки.

Чаще всего допускают такие ошибки:

используют слишком тонкие перемычки;
плохо затягивают клеммы;
путают фазу, ноль и заземление между розетками;
подключают заземление только к одной розетке блока;
делают перемычку между нулем и заземлением;
устанавливают блок на старую слабую линию;
подключают несколько мощных приборов одновременно;
ставят механизмы в кривые или шатающиеся подрозетники;
оставляют оголенные участки проводов снаружи клемм;
не проверяют каждую розетку после установки.

Правильно подключенный блок розеток должен быть удобным, аккуратным и безопасным. Все механизмы должны крепко держаться, провода — надежно фиксироваться в клеммах, заземление — приходить на каждую розетку, а общая нагрузка — соответствовать возможностям линии. Если блок нужен для мощной техники, лучше заранее предусмотреть отдельные линии, а не пытаться решить задачу простым увеличением количества гнезд.

Проверка розетки после установки

После подключения розетки работу нельзя считать завершенной сразу. Даже если механизм стоит ровно, рамка выглядит аккуратно, а автомат не выбило при включении, нужно убедиться, что розетка подключена правильно и безопасно. Ошибки могут быть незаметны с первого взгляда: слабый контакт, перепутанные провода, отсутствие заземления или плохая фиксация механизма часто проявляются только под нагрузкой.

Проверку лучше выполнять поэтапно: сначала визуально осмотреть розетку, затем проверить напряжение, правильность подключения проводов, работу заземляющего контакта и поведение розетки при подключении прибора. Спешить не стоит. Несколько минут проверки помогают избежать перегрева, искрения и повреждения техники.

Визуальный осмотр перед включением питания

Перед тем как включить автомат в щитке, нужно еще раз осмотреть установленную розетку. На этом этапе питание должно быть отключено. Проверьте, не осталось ли снаружи оголенных проводов, ровно ли стоит механизм, плотно ли прилегает рамка и не шатается ли розетка в подрозетнике.

Обратите внимание на несколько моментов:

розетка должна стоять ровно, без перекоса;
механизм не должен двигаться при легком нажатии;
декоративная рамка должна прилегать к стене без больших щелей;
провода не должны быть зажаты между корпусом и рамкой;
оголенные участки жил не должны выступать из клемм;
винты крепления должны быть затянуты;
внутри подрозетника не должно быть мусора, пыли и кусков раствора.

Если розетка шатается, сначала нужно исправить крепление. Нельзя оставлять ее в таком состоянии: при каждом вынимании вилки механизм будет расшатываться сильнее, а провода и контакты будут испытывать лишнюю нагрузку.

Проверка после включения автомата

Когда визуально все в порядке, можно включить автомат в щитке. Делать это лучше без подключенных приборов. Если автомат или УЗО сразу отключились, не нужно пытаться включать их снова несколько раз подряд. Срабатывание защиты означает, что есть проблема: короткое замыкание, ошибка подключения, повреждение провода или утечка тока.

Если автомат включился нормально, подойдите к розетке и проверьте, нет ли тревожных признаков:

треска;
щелчков;
запаха гари или нагретого пластика;
искрения;
нагрева корпуса;
срабатывания УЗО;
мерцания света в комнате при включении линии.

Если появился запах, звук треска или автомат отключился, розетку нужно сразу обесточить и проверить подключение заново. Пользоваться такой точкой нельзя.

Проверка напряжения мультиметром

Для точной проверки лучше использовать мультиметр. Его переводят в режим измерения переменного напряжения. Щупы держат только за изолированные части и аккуратно вставляют в гнезда розетки.

В обычной бытовой сети между фазой и нулем должно быть сетевое напряжение. В зависимости от сети оно может немного отличаться, но главное — прибор должен показывать стабильное значение, а не ноль и не странные скачки.

Если розетка с заземлением, дополнительно проверяют напряжение между:

фазой и нулем;
фазой и заземляющим контактом;
нулем и заземляющим контактом.

Между фазой и нулем должно быть рабочее напряжение. Между фазой и заземлением обычно также будет близкое значение. Между нулем и заземлением напряжение должно быть отсутствующим или минимальным. Если показания выглядят странно, лучше не пользоваться розеткой до проверки линии электриком.

Проверка тестером розеток

Для бытовой проверки удобно использовать тестер розеток. Это небольшой прибор, который вставляется в розетку и с помощью индикаторов показывает основные ошибки подключения. Он может показать отсутствие заземления, перепутанные провода или неправильное подключение контактов.

Тестер полезен, если вы устанавливаете несколько розеток или блок. Он быстро помогает проверить каждую точку без сложных измерений.

Но важно понимать: простой тестер не заменяет полноценную диагностику электросети. Он показывает базовые ошибки в конкретной розетке, но не оценивает качество заземления, состояние всей линии, надежность контактов в щитке и правильность работы УЗО. Если розетка предназначена для бойлера, стиральной машины, посудомойки или другой мощной техники, лучше дополнительно проверить линию более тщательно.

Проверка заземления

Если розетка с заземляющим контактом, нужно убедиться, что защитный проводник действительно подключен. Внешний вид розетки ничего не гарантирует. Бывает, что розетка имеет металлические заземляющие контакты, но внутри к ним ничего не подключено.

Первичную проверку можно сделать тестером розеток или мультиметром. Однако полноценная проверка заземления требует специальных приборов. Особенно это важно в частных домах, старых зданиях, гаражах, мастерских, санузлах и кухнях.

Нельзя считать розетку безопасной, если:

заземляющий контакт не подключен;
вместо заземления сделана перемычка с нуля;
защитный проводник перепутан с рабочим нулем;
в розетке только два провода;
тестер показывает ошибку;
нет УЗО или дифавтомата на линии во влажном помещении.

Если есть сомнения в заземлении, лучше вызвать электрика. Ошибка может проявиться только в аварийной ситуации, когда напряжение попадет на корпус прибора.

Проверка розетки под небольшой нагрузкой

После проверки напряжения можно подключить простой прибор небольшой мощности. Например, настольную лампу, зарядное устройство, небольшой вентилятор или другой исправный бытовой прибор. Не стоит сразу включать обогреватель, чайник, строительный фен или мощный инструмент.

При первой проверке под нагрузкой смотрите, как ведет себя розетка:

прибор должен работать стабильно;
вилка должна держаться плотно;
не должно быть искрения при подключении;
розетка не должна трещать;
корпус не должен нагреваться;
не должно быть запаха пластика;
автомат или УЗО не должны отключаться.

Если все работает нормально, можно оставить прибор включенным на несколько минут и снова проверить розетку рукой. Легкое тепло от вилки мощного прибора иногда возможно, но сама розетка не должна заметно греться, особенно при небольшой нагрузке.

Проверка надежности крепления

После электрической проверки нужно убедиться, что розетка хорошо держится механически. Вставьте вилку и аккуратно выньте ее несколько раз. Механизм не должен выходить из стены вместе с вилкой, шататься или смещаться.

Если розетка двигается, возможны несколько причин:

плохо закреплен подрозетник;
винты механизма недостаточно затянуты;
распорные лапки не держат корпус;
подрозетник разрушен;
механизм установлен с перекосом;
провода внутри мешают розетке встать глубже.

Шатающуюся розетку нужно исправить сразу. Если оставить ее так, со временем контакты могут ослабнуть, провода начнут двигаться, а соединение станет ненадежным.

Проверка блока розеток

Если установлен блок из двух или нескольких розеток, проверять нужно каждую точку отдельно. Нельзя ограничиваться первой розеткой и считать, что остальные подключены правильно.

Порядок проверки блока:

включите автомат без подключенной нагрузки;
проверьте каждую розетку тестером или мультиметром;
убедитесь, что заземление есть на каждой точке;
подключите небольшой прибор по очереди в каждую розетку;
проверьте, не шатаются ли механизмы;
убедитесь, что рамка установлена ровно;
проверьте, нет ли нагрева после кратковременной нагрузки.

Если одна розетка в блоке не работает, причина может быть в перемычке, слабом контакте или ошибке подключения. Если не работает весь блок, нужно проверять входящее питание и первую точку подключения.

Что делать, если розетка не работает

Если после установки розетка не работает, сначала нужно отключить питание и только потом искать причину. Нельзя разбирать механизм под напряжением.

Возможные причины:

не включен автомат в щитке;
отключилось УЗО;
провод плохо зажат в клемме;
фаза или ноль не подключены;
повреждена перемычка в блоке розеток;
неправильно определены провода;
нет питания на самой линии;
неисправна новая розетка;
поврежден кабель или соединение в распределительной коробке.

Начинать лучше с простого: проверить автомат, УЗО, наличие напряжения на линии и качество контактов в самой розетке. Если питание к розетке не приходит, проблема может быть не в механизме, а выше по цепи — в щитке, коробке или предыдущей розетке.

Что делать, если розетка греется или искрит

Нагрев, искрение, треск и запах пластика — опасные признаки. Пользоваться такой розеткой нельзя. Нужно сразу отключить автомат и проверить подключение.

Чаще всего причины такие:

плохо затянут контакт;
провод зажат вместе с изоляцией;
оголенная часть жилы слишком короткая;
розетка рассчитана на меньшую нагрузку;
подключен слишком мощный прибор;
вилка плохо держится в гнезде;
контактная группа розетки низкого качества;
поврежден провод;
линия перегружена.

Не стоит решать проблему заменой автомата на более мощный. Если розетка греется или защита срабатывает, нужно искать причину, а не отключать защиту от реальной проблемы.

Когда нужна помощь электрика

Иногда после установки розетки появляются признаки, которые требуют профессиональной диагностики. Самостоятельно можно проверить простые ошибки подключения, но не всегда можно оценить состояние всей линии.

Лучше вызвать электрика, если:

автомат отключается сразу после включения;
УЗО срабатывает без подключенной нагрузки;
тестер показывает ошибку заземления;
в розетке есть напряжение на заземляющем контакте;
провода старые, ломкие или алюминиевые;
розетка греется даже при небольшой нагрузке;
появился запах гари;
непонятно, откуда приходит питание;
нужно подключать мощную технику;
розетка установлена в ванной, котельной, гараже или на улице.

Проверка розетки после установки — это не формальность, а важная часть безопасного монтажа. Розетка должна быть правильно подключена, надежно закреплена, не греться, не искрить и уверенно держать вилку. Если хотя бы один признак вызывает сомнение, лучше не пользоваться точкой до повторной проверки.

Частые ошибки при подключении розетки своими руками

Ошибки при подключении розетки часто кажутся мелкими: чуть слабее затянут винт, немного длиннее зачищен провод, розетка слегка шатается, заземление «потом подключим». Но именно такие детали становятся причиной нагрева, искрения, выбивания автомата, выхода техники из строя и опасных ситуаций. Розетка может работать даже при неправильном подключении, поэтому важно оценивать не только сам факт наличия напряжения, но и качество монтажа.

Ниже разберем самые распространенные ошибки, которые допускают при самостоятельной установке розетки, и объясним, почему их нельзя игнорировать.

Работа без отключения питания

Самая опасная ошибка — разбирать или подключать розетку под напряжением. Иногда кажется, что нужно всего лишь «быстро подтянуть контакт» или «заменить крышку», но даже короткое прикосновение к фазному проводу может привести к поражению током.

Правильный порядок всегда один:

отключить нужный автомат в щитке;
проверить отсутствие напряжения индикатором или мультиметром;
убедиться, что никто случайно не включит питание;
только после этого приступать к работе.

Нельзя полагаться только на то, что в комнате погас свет. Освещение и розетки могут питаться от разных линий. Также нельзя полностью доверять подписям на автоматах, особенно в старых домах. Проверять напряжение нужно непосредственно в розетке и на проводах.

Подключение проводов только по цвету

Цветовая маркировка помогает ориентироваться, но не дает стопроцентной гарантии. В новой проводке обычно синий провод — это ноль, желто-зеленый — заземление, коричневый, черный или серый — фаза. Но в старых квартирах, частных домах и после ремонтов цвета могут быть перепутаны.

Ошибка возникает, когда человек видит желто-зеленый провод и сразу подключает его к заземлению, не проверяя, куда он реально подключен. Или считает синий провод нулем, хотя предыдущий мастер мог использовать его как фазу.

Перед подключением нужно определить провода прибором. Особенно это важно, если:

проводка старая;
розетку уже меняли раньше;
в подрозетнике больше трех проводов;
цвета жил нестандартные;
нет уверенности в схеме;
розетка находится на кухне, в ванной, гараже или котельной.

Если назначение проводов непонятно, подключать розетку наугад нельзя.

Слабая затяжка контактов

Плохо зажатый провод — одна из самых частых причин нагрева розетки. Сначала все может работать нормально, но со временем контакт начинает греться, пластик темнеет, появляется запах, вилка нагревается, а потом розетка может начать искрить.

Слабый контакт особенно опасен при подключении мощных приборов: чайника, обогревателя, стиральной машины, бойлера, микроволновки, электроинструмента.

После затяжки клеммы провод нужно слегка потянуть на себя. Он не должен выходить из зажима или двигаться. Если жила держится плохо, контакт нужно переделать.

Слишком длинная или слишком короткая зачистка жил

Перед подключением с провода снимают изоляцию. Ошибка в длине зачистки может ухудшить контакт или сделать розетку опасной.

Ошибка	Чем опасна
Зачищено слишком мало изоляции	Клемма может зажать изоляцию вместо металла, контакт будет слабым
Зачищено слишком много изоляции	Оголенный провод может выступать наружу и создать риск короткого замыкания
Жила надрезана ножом	Провод может сломаться при изгибе или позже в процессе эксплуатации
Оголенные проволочки торчат в стороны	Возможен плохой контакт или случайное касание соседней клеммы

Лучше использовать специальный инструмент для снятия изоляции. Если его нет, работать ножом нужно очень аккуратно, без глубокого надреза жилы.

Перемычка между нулем и заземлением

Одна из самых опасных ошибок — попытка сделать «заземление» прямо в розетке перемычкой между нулевым контактом и заземляющей клеммой. Так иногда делают в старой двухпроводной сети, где к розетке приходят только фаза и ноль.

Такое решение нельзя считать полноценным заземлением. При определенных неисправностях на корпусе подключенного прибора может появиться опасное напряжение. Особенно рискованно это для стиральной машины, бойлера, посудомойки, духового шкафа и другой техники с металлическим корпусом.

Если в подрозетнике только два провода, значит отдельного защитного проводника нет. В этом случае нельзя имитировать заземление перемычкой. Правильное решение — прокладывать новую трехжильную линию от щитка и проверять систему защиты.

Подключение заземления не ко всем розеткам блока

При установке блока из нескольких розеток иногда фазу и ноль подключают ко всем механизмам, а заземление — только к первой розетке. Внешне весь блок выглядит заземленным, потому что у всех розеток есть защитные контакты. Но фактически часть точек остается без защиты.

Если блок имеет несколько розеток, защитный проводник должен приходить на каждую из них. Лучше делать соединение так, чтобы заземление каждой розетки не зависело от соседнего механизма. Тогда при замене одной розетки не пропадет защита на остальных.

Использование тонких перемычек в блоке розеток

Еще одна частая ошибка при подключении блока — использование случайных тонких проводов для перемычек. Например, берут кусок от старого шнура или провод меньшего сечения, потому что «он все равно короткий».

Перемычки должны соответствовать нагрузке линии. Если розеточная линия выполнена кабелем 2,5 мм², перемычки между розетками обычно делают проводом такого же сечения. Тонкая перемычка может греться, особенно если через нее питаются следующие розетки блока.

Установка розетки в разбитый или шатающийся подрозетник

Даже правильно подключенная розетка будет небезопасной, если она плохо закреплена. Если подрозетник болтается, механизм со временем начнет выходить из стены вместе с вилкой. Провода будут двигаться, контакты ослабнут, а соединение может начать греться.

Перед установкой нужно проверить состояние подрозетника. Если он разрушен, выпадает или стоит криво, его сначала нужно заменить или надежно закрепить. Только после этого можно ставить розетку.

Признаки плохого крепления:

розетка двигается при вставлении вилки;
механизм выходит наружу при вынимании вилки;
рамка стоит с перекосом;
винты не держатся в подрозетнике;
коробка шатается в стене.

Оставлять такую розетку нельзя, даже если она работает.

Подключение мощной техники к неподходящей линии

Обычная розетка может быть рассчитана на 16 А, но это не значит, что к ней можно подключать любую мощную технику без проверки линии. Важно учитывать не только саму розетку, но и кабель, автомат, состояние контактов и количество других точек на этой группе.

Опасно подключать к старой или неподходящей линии:

бойлер;
стиральную машину;
посудомоечную машину;
духовой шкаф;
варочную панель;
обогреватель;
мощный кондиционер;
строительный инструмент;
электрокотел.

Для таких приборов часто нужна отдельная линия от щитка с подходящим кабелем, автоматом и УЗО или дифавтоматом. Если розетка начинает греться при работе мощного прибора, пользоваться ей нельзя.

Соединение проводов простой скруткой

Иногда при замене розетки обнаруживается, что провод короткий, поврежденный или его нужно нарастить. Ошибка — просто скрутить жилы между собой и замотать изолентой. Такое соединение может ослабнуть, окислиться и начать греться.

Для соединения проводов нужно использовать подходящие клеммы, гильзы, опрессовку или другие надежные способы. Все соединения должны оставаться доступными для осмотра и ремонта. Нельзя прятать скрутку в стену, замазывать раствором или оставлять ее внутри штробы.

Особенно опасно напрямую скручивать медь и алюминий. Эти материалы нельзя соединять простой скруткой. Для них нужны специальные клеммы или соединители, рассчитанные на такие проводники.

Повреждение жил при зачистке или установке

Провод можно повредить еще до подключения. Например, слишком сильно надрезать жилу ножом, несколько раз резко согнуть алюминиевый провод или прижать кабель механизмом розетки. Внешне все может выглядеть нормально, но внутри провод будет ослаблен.

Поврежденная жила может:

сломаться при установке;
плохо держаться в клемме;
греться под нагрузкой;
со временем полностью отгореть;
вызвать нестабильную работу розетки.

Если провод надломлен, потемнел, оплавился или стал слишком коротким, лучше не подключать его «как получится». Нужно правильно восстановить участок или вызвать электрика.

Неправильная укладка проводов в подрозетнике

После подключения провода нужно аккуратно уложить внутрь подрозетника. Ошибка — силой вдавливать механизм, если жилы мешают. В результате провод может выскочить из клеммы, перегнуться, повредить изоляцию или оказаться зажатым между механизмом и коробкой.

Провода должны лежать свободно, с плавным изгибом. Если места мало, нужно проверить глубину подрозетника, длину жил и правильность их укладки. Не стоит решать проблему грубым нажимом на розетку.

Установка обычной розетки во влажной зоне

Для ванной, кухни возле мойки, гаража, подвала, котельной и улицы нельзя выбирать розетку только по дизайну. В таких местах выше риск влаги, пыли, конденсата и случайных брызг. Обычная комнатная розетка может быть небезопасной.

Для влажных и сложных зон нужно учитывать:

степень защиты корпуса;
наличие крышки;
удаленность от источников воды;
защиту линии через УЗО или дифавтомат;
качество заземления;
условия эксплуатации прибора.

Если непонятно, можно ли ставить розетку в конкретном месте ванной или котельной, лучше проконсультироваться со специалистом.

Отсутствие проверки после установки

Некоторые считают, что если прибор включился, значит розетка подключена правильно. Это не так. Розетка может работать даже при слабом контакте, отсутствии заземления или ошибке в подключении.

После установки нужно проверить:

не срабатывает ли автомат или УЗО;
есть ли напряжение в розетке;
правильно ли подключены фаза, ноль и заземление;
не греется ли корпус;
нет ли треска, запаха и искрения;
плотно ли держится вилка;
не шатается ли механизм;
работает ли каждая точка в блоке розеток.

Для первичной проверки удобно использовать тестер розеток и мультиметр. Но если речь идет о заземлении, старой проводке или мощной технике, лучше вызвать электрика для полноценной диагностики.

Когда ошибку нельзя исправлять самостоятельно

Есть ситуации, когда лучше не продолжать работу своими руками. Это особенно важно, если проблема связана не с самой розеткой, а с проводкой, щитком или защитными устройствами.

Электрика стоит вызвать, если:

после отключения автомата в розетке остается напряжение;
автомат или УЗО постоянно срабатывают;
провода в подрозетнике оплавлены;
изоляция крошится;
проводов слишком много и схема непонятна;
нет заземления, но нужно подключить мощную технику;
розетка греется даже при небольшой нагрузке;
есть запах гари;
в доме старая алюминиевая проводка;
розетка находится во влажном помещении.

Главная ошибка при самостоятельном подключении розетки — спешка. Если отключить питание, проверить провода, аккуратно зачистить жилы, надежно затянуть контакты, не имитировать заземление и проверить розетку после установки, риск проблем будет намного ниже. А если что-то вызывает сомнение, лучше остановиться и разобраться, чем подключать розетку наугад.

Привет! Меня зовут Евгений Фролов, я инженер-электрик и уже много лет занимаюсь электромонтажом, ремонтом и обслуживанием электрики. Начал с профильного образования: окончил Борисовский государственный политехнический колледж как техник-электромеханик, затем БНТУ в Минске по специальности инженер-электроник.
С 2008 года прошел путь от электромонтера 5 разряда до мастера и энергетика цеха. Работал на БАТЭ, БелАЗ, в строительных трестах, занимался электрикой, связью, оптоволокном, видеонаблюдением и сигнализацией.

Решу ваш вопрос по электрике — от диагностики и ремонта до монтажа щитов, проводки и освещения!

Автор статьи:
Инженер-электрик Евгений Фролов

Выполним осмотр и консультацию по объекту
Подберем материалы и схему подключения
Проведем работы аккуратно, безопасно и с гарантией

Нет времени разбираться с электрикой?

Доверьте задачу профессионалу:

Полезные статьи по электрике

Делимся опытом монтажа электрики в квартирах и домах — разбираем нормы, ошибки и решения
