Проводка в доме своими руками — пошаговая инструкция, схема и правила

Уже знаете, какая проблема с электрикой?

Мы поможем разобраться и предложим безопасное решение:

подскажем, что может быть причиной неисправности
оценим сложность работ по вашему описанию
сориентируем по стоимости ремонта или монтажа
подберем оптимальный вариант без лишних работ
при необходимости отправим электрика на объект

Мы поможем разобраться и предложим безопасное решение:

подскажем, что может быть причиной неисправности
оценим сложность работ по вашему описанию
сориентируем по стоимости ремонта или монтажа
подберем оптимальный вариант без лишних работ
при необходимости отправим электрика на объект

Введение
Подготовка к монтажу электропроводки в частном доме
Как составить схему электропроводки по комнатам
Расчет нагрузки и выбор кабеля для домашней сети
Какие автоматы, УЗО и щиток нужны для безопасной проводки
Разметка трасс, розеток, выключателей и распределительных коробок
Штробление стен и прокладка кабеля своими руками
Подключение розеток, выключателей и осветительных приборов
Проверка электропроводки перед включением питания
Основные правила безопасности при монтаже проводки
Об авторе

Введение

Электропроводка в доме — это не просто несколько кабелей, розеток и выключателей. От качества монтажа зависит удобство жизни, стабильная работа бытовой техники и, самое главное, безопасность людей. Ошибки при прокладке проводки могут привести к перегреву кабеля, постоянному выбиванию автоматов, короткому замыканию, пожару или поражению электрическим током. Поэтому к такой работе нужно подходить не «на глаз», а по заранее продуманной схеме и с пониманием основных правил.

Многие владельцы домов хотят сделать электропроводку своими руками, чтобы сэкономить на услугах мастеров и лучше понимать, как устроена электрическая сеть в их жилье. Это возможно, если заранее разобраться в этапах работы: рассчитать нагрузку, выбрать подходящий кабель, продумать расположение розеток и выключателей, собрать щиток, правильно проложить линии и проверить систему перед включением. Но важно понимать: электрика не прощает спешки и случайных решений. Здесь нельзя использовать первый попавшийся провод, соединять жилы как получится или подключать мощные приборы к одной линии без расчета.

Перед началом работ нужно составить подробную схему электропроводки. На ней отмечают ввод электричества в дом, распределительный щит, группы розеток, освещение, отдельные линии для мощной техники, места установки автоматов, УЗО и заземления. Такая схема помогает заранее увидеть, сколько потребуется кабеля, где будут проходить трассы, какие защитные устройства нужно поставить и как распределить нагрузку между линиями.

Отдельное внимание стоит уделить безопасности. Даже если часть работ выполняется самостоятельно, подключение к вводному щиту, проверку заземления, ввод в эксплуатацию и сложные участки лучше доверять квалифицированному электрику. Особенно это касается домов с большой нагрузкой, трехфазным вводом, электрическим отоплением, бойлером, варочной панелью, насосами и другой мощной техникой.

В этой статье разберем, как сделать проводку в доме своими руками пошагово: с чего начать подготовку, как составить схему, какой кабель выбрать, как разделить сеть на группы, какие автоматы и защитные устройства использовать, как правильно проложить провода и проверить готовую систему. Материал поможет понять общий порядок работ и избежать распространенных ошибок, которые часто допускают при самостоятельном монтаже электрики.

Подготовка к монтажу электропроводки в частном доме

Подготовка — самый важный этап перед монтажом электропроводки. Именно здесь решается, насколько удобной, безопасной и надежной будет электрическая сеть в доме. Если сразу начать штробить стены, тянуть кабель и устанавливать розетки без плана, почти неизбежно появятся ошибки: где-то не хватит розеток, где-то линия окажется перегруженной, а часть кабелей придется переделывать уже после отделки.

Перед началом работ нужно не только купить провод и автоматы, но и понять, какая нагрузка будет в доме, где будет стоять бытовая техника, как будут расположены комнаты, какие приборы требуют отдельной линии, где удобнее разместить распределительный щиток и как организовать заземление. Чем подробнее продумана подготовка, тем меньше проблем возникнет во время монтажа.

Оцените особенности дома и будущую нагрузку

Сначала нужно понять, для какого дома проектируется проводка. Электросеть в небольшом дачном доме и в коттедже с электрическим отоплением, бойлером, насосом, теплым полом и мощной кухонной техникой будет сильно отличаться. Поэтому подготовку начинают с простого анализа: сколько помещений в доме, какие электроприборы будут использоваться и где они будут находиться.

Отдельное внимание стоит уделить мощной технике. К ней обычно относятся:

электрическая плита или варочная панель;
духовой шкаф;
бойлер;
стиральная и сушильная машины;
посудомоечная машина;
электрический котел;
насосное оборудование;
кондиционеры;
теплые полы;
уличное освещение и оборудование во дворе.

Такие потребители не стоит подключать к общей розеточной группе. Для них лучше заранее предусмотреть отдельные линии от щитка с собственными автоматами защиты. Это снизит нагрузку на сеть и сделает эксплуатацию безопаснее.

Также нужно продумать запас на будущее. Даже если сейчас в комнате нужен только один светильник и две розетки, через несколько лет может появиться рабочее место, телевизор, кондиционер, зарядные устройства, роутер или другая техника. Поэтому лучше сразу заложить разумный запас по количеству розеток и отдельным линиям, чем потом тянуть удлинители по всему дому.

Определите расположение щитка, розеток и выключателей

После оценки нагрузки нужно решить, где будут находиться основные элементы электросети. Распределительный щиток обычно размещают в доступном месте: в прихожей, коридоре, техническом помещении или рядом с вводом электричества в дом. Важно, чтобы к нему был свободный подход. Щиток не должен быть спрятан за мебелью, закрыт отделкой или расположен в месте с высокой влажностью.

Далее нужно пройтись по каждому помещению и отметить места установки розеток, выключателей и светильников. Лучше делать это не по памяти, а на плане дома. На схеме сразу будет видно, где не хватает точек подключения, а где они расположены неудобно.

При планировании розеток учитывают расстановку мебели и техники. Например, на кухне розетки нужны не только для холодильника и плиты, но и для чайника, микроволновки, кофемашины, вытяжки, подсветки рабочей зоны и мелкой бытовой техники. В спальне стоит заранее предусмотреть розетки возле кровати, у рабочего стола, под телевизор или кондиционер. В гостиной — возле дивана, ТВ-зоны и возможного рабочего места.

Выключатели обычно размещают у входа в комнату со стороны дверной ручки. В длинных коридорах, на лестницах и в проходных помещениях удобны проходные выключатели, которые позволяют включать и выключать свет из разных точек.

Разделите электросеть на группы

Одна из частых ошибок при самостоятельном монтаже — попытка подключить почти весь дом к нескольким общим линиям. В результате при включении мощной техники автоматы начинают выбивать, кабель перегревается, а найти неисправность становится сложнее.

Правильнее заранее разделить проводку на группы. Обычно отдельно выделяют:

освещение по этажам или зонам;
розетки жилых комнат;
розетки кухни;
санузел и влажные помещения;
мощную бытовую технику;
отопительное оборудование;
наружное освещение;
гараж, мастерскую или хозпостройки.

Такое разделение делает сеть удобнее и безопаснее. Если возникнет проблема в одной группе, не придется отключать весь дом. Например, можно обесточить розетки кухни, но оставить свет и остальные комнаты в работе.

Особенно важно не смешивать в одну линию слабонагруженные и мощные потребители. Освещение, розетки спальни и электрический котел должны быть подключены по разным линиям с разной защитой.

Подготовьте схему электропроводки

Перед монтажом нужно составить схему. Это может быть профессиональный проект или простой понятный план, нарисованный вручную. Главное, чтобы на нем были отмечены все основные элементы электросети.

На схеме желательно указать:

место ввода электричества в дом;
расположение распределительного щитка;
линии освещения;
розеточные группы;
отдельные линии для мощной техники;
места установки розеток и выключателей;
распределительные коробки, если они используются;
трассы прокладки кабеля;
автоматы, УЗО или дифавтоматы;
заземление.

Схема нужна не только для монтажа. Она пригодится и в будущем, когда потребуется повесить полку, просверлить стену, добавить розетку или найти неисправность. Если проводка проложена без плана, любое сверление может стать рискованным.

Трассы кабеля лучше делать понятными и предсказуемыми: строго вертикально и горизонтально. Нельзя вести проводку по диагонали, чтобы сократить путь. На этапе отделки это кажется удобным, но потом будет трудно понять, где именно проходит кабель в стене.

Проверьте ввод электричества и заземление

До начала внутренних работ нужно разобраться с вводом электричества в дом. Важно понимать, какая мощность выделена на объект, однофазный или трехфазный ввод используется, где установлен вводной автомат и в каком состоянии находится питающий кабель.

Если дом старый, нужно оценить состояние существующей проводки. Часто в старых зданиях встречаются алюминиевые провода, слабые соединения, отсутствие заземления, перегруженные линии и устаревшие автоматы. В таких случаях частичная замена проводки не всегда решает проблему. Иногда безопаснее полностью заменить внутреннюю электросеть.

Заземление — отдельный важный вопрос. В современном доме оно необходимо для безопасной работы техники и защиты людей от поражения током при повреждении изоляции. Особенно это важно для влажных помещений, кухни, котельной, стиральной машины, бойлера и уличного оборудования.

Если нет уверенности в качестве заземления, его нужно проверить до подключения новой проводки. Эту работу лучше доверить электрику с измерительным оборудованием.

Подберите материалы и инструменты

Когда схема готова, можно составлять список материалов. Покупать кабель, автоматы и розетки без предварительного расчета не стоит. Есть риск купить лишнее или, наоборот, столкнуться с нехваткой важных элементов во время монтажа.

Для работы могут понадобиться:

кабель нужного сечения для разных групп;
подрозетники;
распределительные коробки;
розетки и выключатели;
электрический щиток;
автоматические выключатели;
УЗО или дифавтоматы;
клеммы для соединения проводов;
гофра или кабель-канал, если они предусмотрены способом монтажа;
крепеж для кабеля;
изолента, маркировка, стяжки;
индикатор напряжения и мультиметр.

Из инструментов обычно используют перфоратор, штроборез или болгарку с пылеудалением, коронки для подрозетников, отвертки, бокорезы, инструмент для снятия изоляции, уровень, рулетку и строительный карандаш. Для аккуратной работы важно заранее подготовить все необходимое, чтобы не останавливать монтаж из-за отсутствия мелочей.

Позаботьтесь о безопасности перед началом работ

Если в доме уже есть электричество, перед любыми работами линию нужно полностью обесточить. Недостаточно просто выключить свет в комнате. Нужно отключить питание на соответствующем автомате и обязательно проверить отсутствие напряжения индикатором или мультиметром.

Работать с проводкой под напряжением нельзя. Также не стоит выполнять подключение вводного кабеля, сборку сложного щитка или проверку заземления без опыта. Ошибка на этих этапах может привести не просто к неисправности, а к реальной опасности для жизни и имущества.

Перед началом монтажа также стоит продумать порядок работ. Обычно сначала выполняют разметку, затем подготавливают каналы и отверстия, прокладывают кабель, устанавливают подрозетники и коробки, после этого собирают щиток, подключают механизмы и проводят проверку. Такой порядок помогает избежать хаоса и не переделывать уже выполненные участки.

Хорошая подготовка экономит время, деньги и нервы. Чем подробнее вы продумаете схему, нагрузку, расположение точек и защиту, тем проще пройдет монтаж и тем безопаснее будет пользоваться электропроводкой после завершения ремонта.

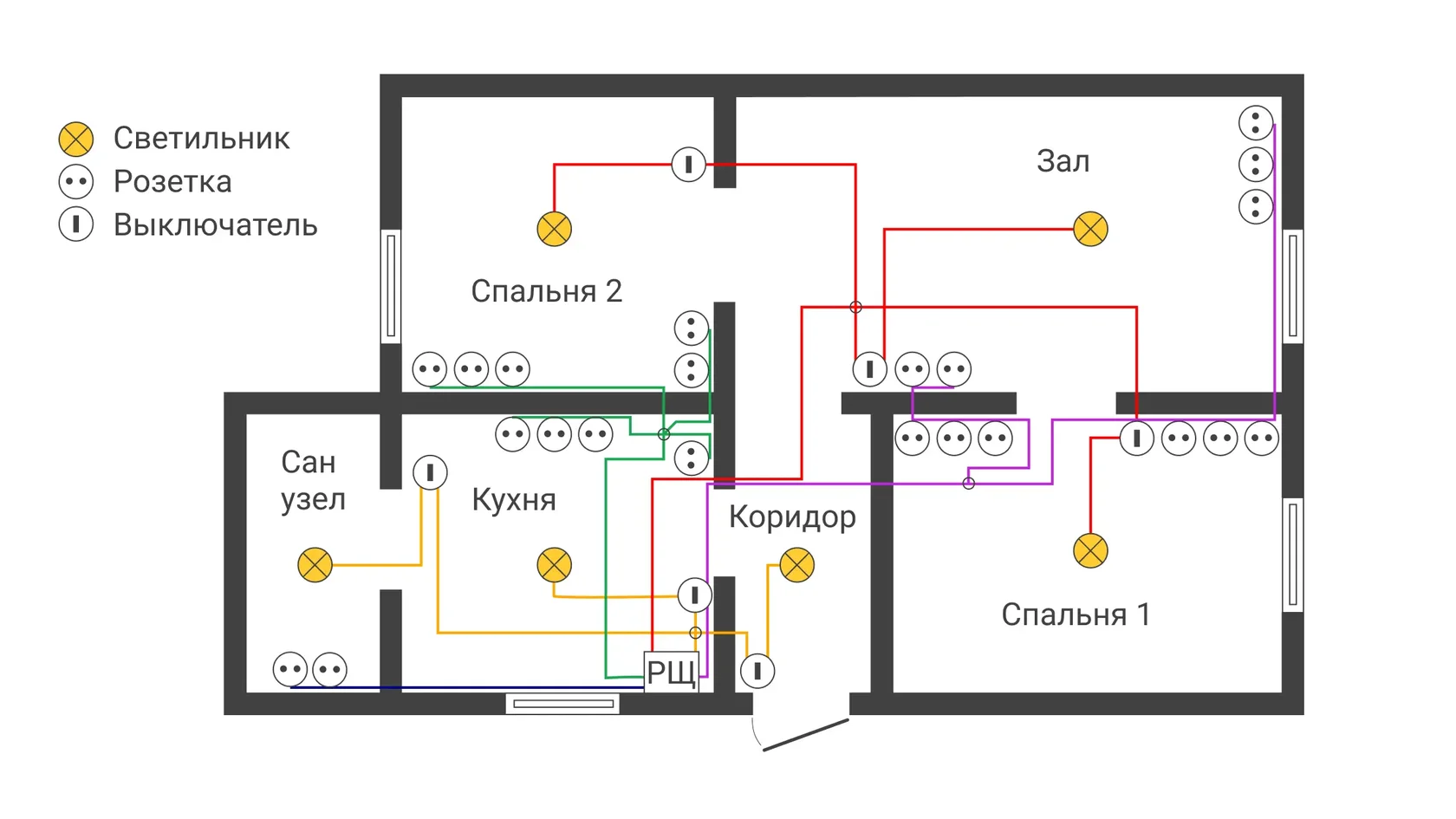

Как составить схему электропроводки по комнатам

Схема электропроводки — это основа всего монтажа. Без нее сложно правильно рассчитать количество кабеля, выбрать автоматы, распределить нагрузку и понять, где будут проходить линии. Даже если проводка делается своими руками, схема нужна обязательно. Она помогает не держать все в голове и заранее увидеть ошибки, которые потом пришлось бы исправлять уже после штробления стен или чистовой отделки.

Составлять схему лучше поэтапно: сначала нарисовать общий план дома, затем отдельно продумать каждую комнату, после этого разделить электросеть на группы и отметить трассы прокладки кабеля. Не обязательно делать профессиональный чертеж в сложной программе. Для частного дома на начальном этапе подойдет понятный план на бумаге или в простом редакторе. Главное, чтобы на нем были точно указаны все розетки, выключатели, светильники, распределительные коробки, щиток и отдельные линии для мощной техники.

Начните с плана дома

Сначала нужно подготовить план дома с комнатами, дверями, окнами и основными перегородками. Если есть готовый строительный план, можно использовать его. Если нет — достаточно нарисовать схему от руки, но с примерным соблюдением размеров и расположения помещений.

На плане нужно отметить:

прихожую, коридоры и лестницы;
кухню;
гостиную;
спальни;
санузлы;
котельную или техническое помещение;
кладовую, гардеробную, гараж, мастерскую;
террасу, крыльцо и наружные зоны, если там тоже будет электричество.

После этого выбирают место для распределительного щитка. Обычно его размещают ближе к вводу электричества в дом, но так, чтобы к нему был удобный доступ. От щитка будут расходиться линии по комнатам, поэтому его расположение влияет на длину кабелей и удобство обслуживания всей системы.

Отметьте освещение в каждой комнате

Следующий шаг — продумать освещение. На схеме нужно указать все светильники: потолочные, настенные, точечные, декоративные, подсветку мебели, рабочей зоны или лестницы. Важно заранее понимать, какие световые группы будут включаться отдельно.

Например, на кухне можно предусмотреть общий свет, подсветку рабочей поверхности и отдельный свет над обеденной зоной. В гостиной — основную люстру, бра и декоративную подсветку. В спальне — потолочный свет и прикроватные светильники. В коридоре и на лестнице удобно использовать проходные выключатели, чтобы включать и выключать свет с разных концов прохода.

На схеме рядом с каждым светильником желательно отметить, от какого выключателя он будет работать. Это особенно важно в больших помещениях, проходных зонах и комнатах с несколькими сценариями освещения.

Разместите выключатели

Выключатели обычно ставят у входа в комнату со стороны дверной ручки. Такое расположение удобно в повседневной жизни: человек заходит в помещение и сразу включает свет, не обходя дверь и не ища выключатель в темноте.

При составлении схемы нужно учитывать направление открывания дверей. Если выключатель окажется за открытой дверью, пользоваться им будет неудобно. Поэтому его место лучше продумать до монтажа коробок и прокладки кабеля.

В некоторых зонах стоит предусмотреть не обычные, а проходные или перекрестные выключатели. Они нужны там, где светом удобно управлять из нескольких точек:

в длинном коридоре;
на лестнице между этажами;
в спальне у входа и возле кровати;
в большой гостиной с несколькими входами;
на террасе или возле выхода во двор.

Такие решения лучше закладывать сразу на этапе схемы. Переделать обычный выключатель в проходной после завершения ремонта будет намного сложнее.

Продумайте розетки по мебели и технике

Розетки нельзя располагать случайно. Их количество и место установки зависят от того, где будет стоять мебель, бытовая техника и электроника. Поэтому перед составлением схемы желательно хотя бы примерно понимать будущую планировку комнат.

В каждой комнате нужно представить реальные бытовые сценарии: где будет кровать, рабочий стол, телевизор, роутер, пылесос, зарядные устройства, настольные лампы, кондиционер. Лучше сразу сделать несколько дополнительных розеток, чем потом постоянно пользоваться удлинителями.

Особенно внимательно нужно планировать кухню. Это самое нагруженное помещение в доме. Здесь могут быть холодильник, варочная панель, духовой шкаф, вытяжка, микроволновая печь, посудомоечная машина, чайник, кофемашина, блендер, подсветка рабочей зоны и другие приборы. Часть техники подключается постоянно, а часть используется время от времени, поэтому розетки должны быть и за техникой, и над рабочей поверхностью. Примерный подход к размещению розеток по комнатам можно представить так:

Помещение	Что предусмотреть на схеме
Кухня	отдельные розетки для холодильника, духового шкафа, посудомоечной машины, вытяжки, мелкой техники и подсветки.
Гостиная	розетки для телевизора, роутера, акустики, зарядных устройств, торшера, пылесоса.
Спальня	розетки у кровати, у туалетного или рабочего стола, под телевизор, кондиционер.
Детская	розетки для рабочего места, освещения, зарядок, техники, при необходимости — с защитными шторками.
Санузел	отдельные точки для стиральной машины, бойлера, зеркала с подсветкой, фена или электрополотенцесушителя.
Коридор	розетки для пылесоса, роутера, домофона, подсветки или системы видеонаблюдения.
Котельная	линии для котла, насосов, автоматики, стабилизатора и другого оборудования.

Таблица помогает не забыть важные точки, но окончательное расположение всегда нужно привязывать к конкретному дому и планировке.

Выделите отдельные линии для мощных приборов

На схеме обязательно нужно отметить приборы, которые нельзя подключать к общей розеточной группе. Мощная техника должна получать питание по отдельным линиям от щитка. Это повышает безопасность и снижает риск перегрузки.

Отдельные линии обычно предусматривают для:

электрической варочной панели;
духового шкафа;
бойлера;
стиральной машины;
посудомоечной машины;
электрического котла;
теплого пола;
кондиционеров;
насосного оборудования;
гаража или мастерской;
уличного освещения и наружных розеток.

Каждая такая линия отмечается на схеме отдельно. Рядом можно сразу указать предполагаемую мощность прибора, сечение кабеля и защитный автомат, если эти параметры уже рассчитаны. Это упростит дальнейшую сборку щитка и поможет не перепутать линии во время монтажа.

Разделите электропроводку на группы

После того как на плане отмечены все точки, нужно разбить проводку на группы. Это один из ключевых этапов. Если подключить слишком много помещений и приборов к одной линии, сеть будет перегружаться, а при аварии может отключаться половина дома.

Обычно электропроводку делят так:

освещение первого этажа;
освещение второго этажа;
розетки жилых комнат;
розетки кухни;
отдельная линия санузла;
отдельные линии для мощной техники;
котельная;
наружное освещение;
гараж, мастерская или хозяйственные постройки.

Разделение может быть и более подробным. Например, в большом доме удобно делать отдельные группы розеток для каждой крупной зоны: спальни, гостиной, кабинета, кухни, технических помещений. Чем понятнее структура, тем проще потом обслуживать проводку.

Важно, чтобы схема была логичной. Если в одной комнате отключится розеточная группа, освещение может продолжать работать. Это удобно при ремонте и поиске неисправностей.

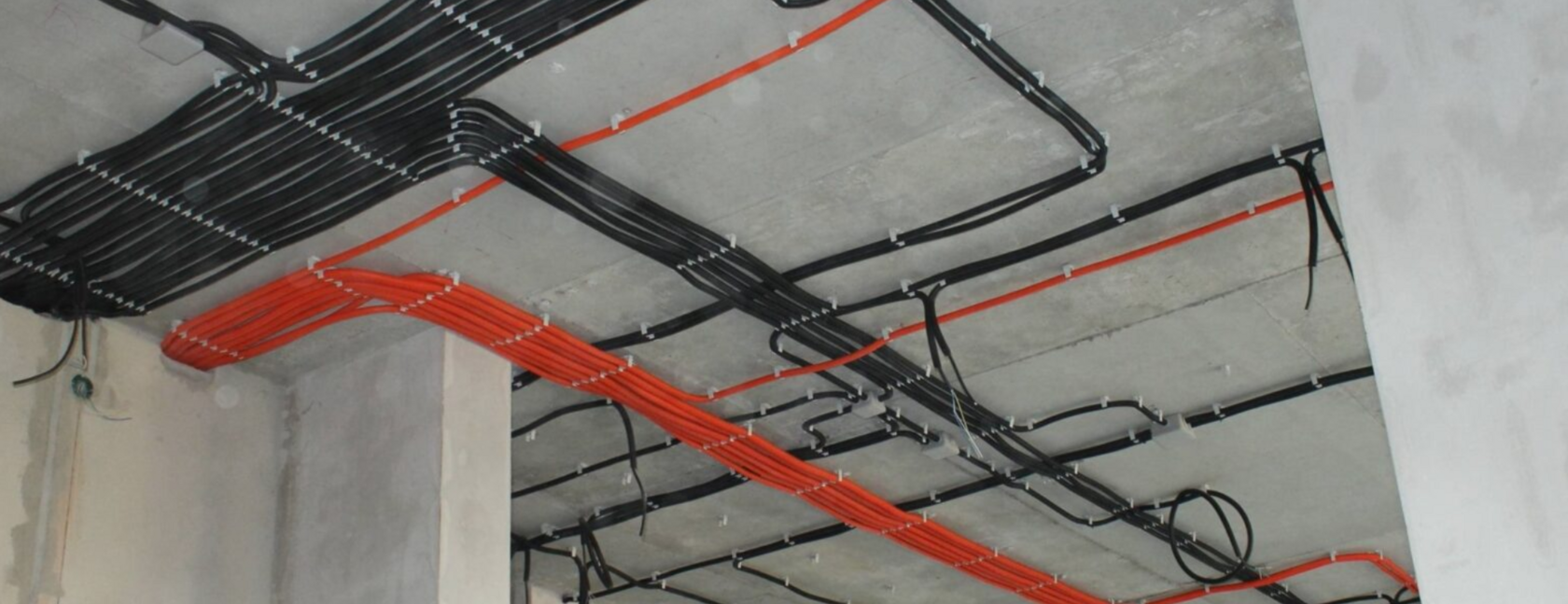

Нанесите трассы прокладки кабеля

Когда все точки и группы определены, можно обозначить трассы кабеля. На плане нужно показать, как именно провода будут идти от щитка к розеткам, выключателям, светильникам и распределительным коробкам.

Трассы должны быть простыми и понятными. В скрытой проводке кабель обычно прокладывают строго вертикально и горизонтально. Диагональная прокладка — плохое решение. Она может немного сэкономить кабель, но в будущем создаст проблемы: будет трудно понять, где проходит провод, а значит, выше риск повредить его при сверлении стены.

Также не стоит прокладывать кабель там, где потом могут крепиться шкафы, полки, карнизы, телевизоры или тяжелая мебель. Если таких зон избежать невозможно, их нужно точно отметить на схеме и сохранить план после завершения работ.

Для каждой линии желательно указать, куда она идет и какую группу питает. Например: «розетки кухни», «освещение второго этажа», «бойлер», «варочная панель», «наружное освещение». Такая маркировка поможет при монтаже, подключении щитка и дальнейшем обслуживании.

Сделайте отдельные схемы для сложных помещений

Для простых комнат достаточно общего плана. Но для кухни, санузла, котельной, гаража и технических помещений лучше сделать отдельные подробные схемы. В этих зонах много техники, повышенная нагрузка или особые условия эксплуатации.

На кухонной схеме стоит отдельно показать розетки над столешницей, точки подключения встроенной техники, подсветку, вытяжку и отдельные линии для мощных приборов. В санузле важно учесть влажность, расположение сантехники и безопасные зоны для установки электрооборудования. В котельной нужно предусмотреть питание для котла, насосов, автоматики и другого оборудования.

Чем сложнее помещение, тем подробнее должна быть схема. Это не усложняет работу, а наоборот, помогает избежать ошибок.

Проверьте схему перед началом монтажа

Когда схема готова, ее нужно внимательно проверить. Лучше пройтись по каждому помещению и мысленно представить, как вы будете пользоваться светом, розетками и техникой каждый день. Часто именно на этом этапе находятся недочеты: розетка оказывается за шкафом, выключатель — за дверью, а для рабочего места не хватает точек подключения.

Перед монтажом стоит проверить несколько моментов:

хватает ли розеток в каждой комнате;
удобно ли расположены выключатели;
не забыты ли отдельные линии для мощной техники;
не перегружены ли розеточные группы;
есть ли запас для будущих приборов;
понятны ли трассы прокладки кабеля;
отмечены ли все распределительные коробки и соединения;
есть ли свободный доступ к щитку.

Хорошая схема электропроводки должна быть не только технически правильной, но и удобной для жизни. Домом будут пользоваться каждый день, поэтому важно заранее продумать бытовые мелочи: где заряжать телефон, куда подключать пылесос, как включать свет ночью, где будет стоять техника и не придется ли тянуть удлинитель через всю комнату.

После проверки схему лучше сохранить в бумажном и электронном виде. Она пригодится не только во время монтажа, но и через несколько лет — при ремонте, замене розеток, установке новой техники или поиске неисправности.

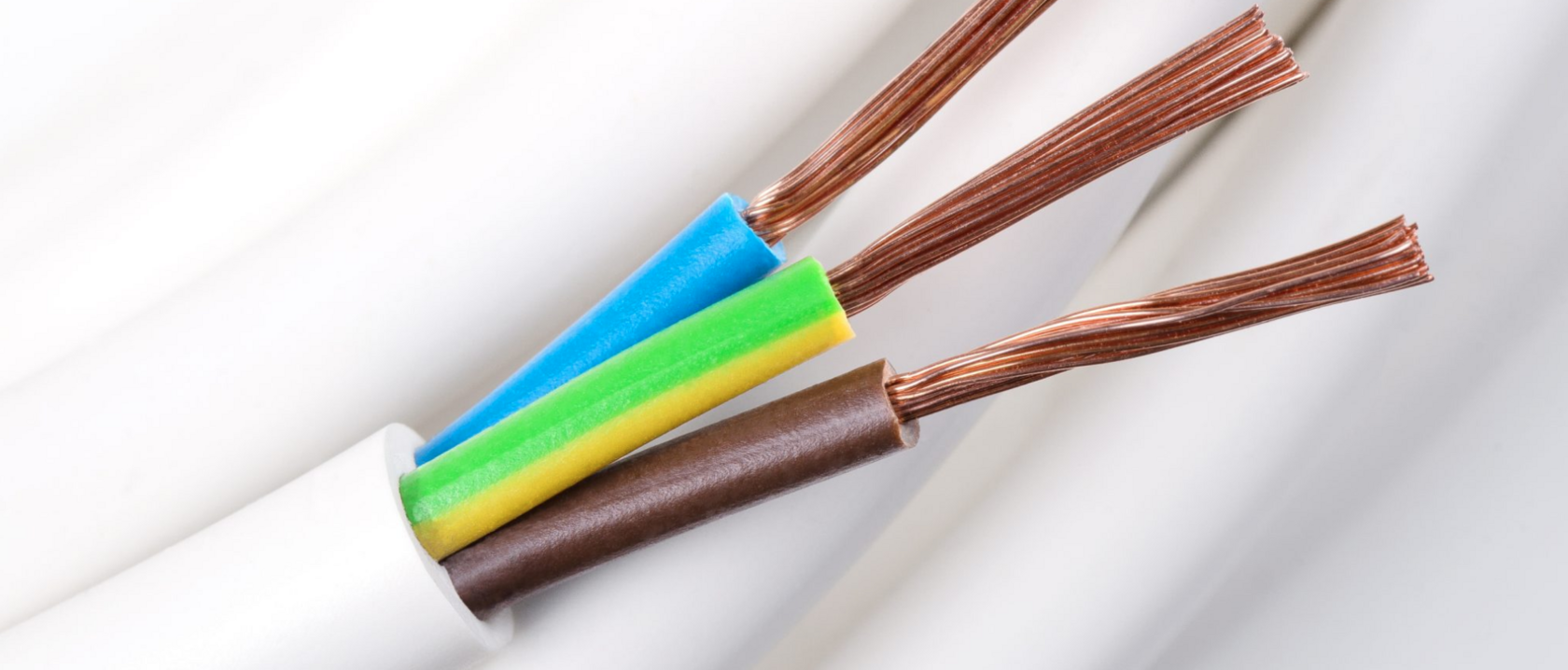

Расчет нагрузки и выбор кабеля для домашней сети

Расчет нагрузки нужен для того, чтобы проводка выдерживала работу всех приборов и не перегревалась. Нельзя выбирать кабель «с запасом на глаз» или ставить автоматы только по принципу «чем больше, тем лучше». В электрике все связано между собой: мощность приборов, сечение кабеля, материал жил, способ прокладки, длина линии и номинал защитного автомата.

Главная задача расчета — понять, сколько электроэнергии будет потреблять каждая линия, какой кабель для нее нужен и какая защита должна стоять в щитке. Если сечение кабеля окажется слишком маленьким, он будет греться под нагрузкой. Если автомат будет выбран неправильно, он может не отключить линию вовремя. Поэтому расчет нагрузки — не формальность, а основа безопасной домашней электросети.

С чего начать расчет нагрузки

Сначала нужно составить список всех электроприборов, которые будут использоваться в доме. Удобнее делать это по комнатам: кухня, гостиная, спальни, санузел, котельная, гараж, наружные зоны. Напротив каждого прибора записывают его примерную мощность. Эти данные обычно указаны на корпусе техники, в паспорте, инструкции или на заводской наклейке.

Особое внимание нужно уделить приборам с высокой мощностью. Именно они сильнее всего нагружают сеть и чаще всего требуют отдельной линии от щитка.

К таким потребителям относятся:

электрическая варочная панель;
духовой шкаф;
бойлер;
электрический котел;
стиральная машина;
сушильная машина;
посудомоечная машина;
кондиционер;
теплый пол;
насос;
электроинструмент в гараже или мастерской.

Маленькие приборы тоже нужно учитывать, особенно если они будут работать одновременно. Например, на кухне чайник, микроволновка, кофемашина и тостер могут создать серьезную нагрузку на одну розеточную группу, даже если каждый прибор используется недолго.

Примерная мощность бытовых приборов

Для предварительного расчета можно использовать ориентировочные значения. Точные данные лучше брать из паспорта конкретной техники, потому что мощность разных моделей может заметно отличаться.

Прибор	Примерная мощность
LED-лампа	5–15 Вт
Телевизор	80–200 Вт
Холодильник	150–400 Вт
Компьютер	300–700 Вт
Пылесос	1200–2200 Вт
Микроволновая печь	800–1500 Вт
Электрочайник	1800–2500 Вт
Стиральная машина	1800–2500 Вт
Посудомоечная машина	1800–2400 Вт
Духовой шкаф	2500–3500 Вт
Бойлер	1500–3000 Вт
Варочная панель	5000–7500 Вт
Электрический котел	6000 Вт и выше.

Эта таблица помогает понять общий порядок нагрузки. Например, несколько ламп и телевизор почти не нагружают линию по сравнению с чайником, бойлером или варочной панелью. Поэтому при проектировании проводки важно не только количество розеток, но и то, какие приборы будут к ним подключены.

Как посчитать нагрузку на линию

Чтобы рассчитать нагрузку, нужно сложить мощность приборов, которые могут работать на одной линии одновременно. Например, если на кухонной розеточной группе будут подключены чайник на 2200 Вт, микроволновка на 1200 Вт и кофемашина на 1000 Вт, общая возможная нагрузка составит 4400 Вт. Для одной обычной розеточной линии это уже много, особенно если добавить другие приборы.

Сила тока рассчитывается по простой формуле:
I = P / U

Где:

I — сила тока в амперах;
P — мощность приборов в ваттах;
U — напряжение сети, обычно 220–230 В.

Например, если суммарная мощность линии составляет 3500 Вт, расчет будет таким:
3500 / 230 ≈ 15,2 А

Значит, линия при такой нагрузке будет потреблять около 15 ампер. Под нее нужно подобрать кабель и автомат так, чтобы они нормально выдерживали эту нагрузку.

Важно понимать, что не все приборы работают одновременно и постоянно. Но при расчете домашней проводки лучше не делать слишком оптимистичных допущений. Особенно это касается кухни, санузла, котельной и гаража, где нагрузка может быть высокой.

Какие сечения кабеля обычно используют в доме

В современной домашней проводке чаще всего используют медный кабель. Он надежнее алюминиевого, лучше выдерживает нагрузку и удобнее в монтаже. Для внутренней проводки обычно применяют кабель с тремя жилами: фаза, ноль и защитное заземление.

Назначение линии	Обычно применяемое сечение
Освещение	1,5 мм²
Розетки жилых комнат	2,5 мм²
Розетки кухни	2,5 мм²
Стиральная машина, посудомоечная машина, бойлер	2,5 мм²
Духовой шкаф	2,5–4 мм²
Варочная панель	4–6 мм²
Электрический котел	подбирается по мощности оборудования
Ввод в дом или линия к щитку	рассчитывается индивидуально

Эти значения нельзя воспринимать как универсальное правило для любого дома. Итоговый выбор зависит от мощности приборов, длины линии, способа прокладки, количества кабелей рядом, материала стен, температуры и требований конкретной электросети. Но для понимания общей логики таблица подходит: освещение требует меньшего сечения, розетки — большего, а мощные приборы нужно считать отдельно.

Почему нельзя ставить слишком мощный автомат на слабый кабель

Автоматический выключатель защищает не сам прибор, а кабельную линию. Его задача — отключить питание, если ток стал слишком большим для проводки. Поэтому автомат должен соответствовать сечению кабеля.

Ошибка выглядит так: человек прокладывает кабель 2,5 мм², а затем ставит автомат на 32 А, чтобы «не выбивало». В итоге автомат действительно может долго не отключаться, но кабель при перегрузке будет нагреваться. Это опасно: изоляция постепенно разрушается, соединения перегреваются, повышается риск короткого замыкания и пожара.

Обычно для бытовых линий применяют такую логику:

Линия	Кабель	Часто используемый автомат
Освещение	кабель 1,5 мм²	автомат 10 А
Розеточная группа	кабель 2,5 мм²	автомат 16 А
Отдельные мощные приборы	кабель 2,5–6 мм²	автомат подбирается по расчету

Автомат не должен быть выбран только по мощности техники. В первую очередь он должен соответствовать кабелю. Если прибор слишком мощный для выбранного кабеля, нужно увеличивать сечение линии, а не просто ставить автомат большего номинала.

Как распределить нагрузку между группами

После расчета мощности отдельных приборов нужно распределить их по группам. Это делает сеть более устойчивой и удобной в эксплуатации. Если все розетки первого этажа подключить к одной линии, при включении нескольких мощных приборов автомат может отключаться. Кроме того, при неисправности обесточится сразу большая часть дома.

Лучше разделить нагрузку так, чтобы каждая линия выполняла понятную задачу. Например:

отдельная линия на освещение первого этажа;
отдельная линия на освещение второго этажа;
розетки гостиной и спален;
розетки кухни;
отдельная линия на стиральную машину;
отдельная линия на бойлер;
отдельная линия на варочную панель;
отдельная линия на котельную;
отдельная линия на наружные розетки и освещение.

Кухню обычно не стоит подключать к одной общей розеточной группе вместе с жилыми комнатами. В этом помещении слишком много мощной техники. Санузел тоже лучше выделить отдельно, особенно если там есть стиральная машина, бойлер или электрический полотенцесушитель.

Для улицы, гаража и хозпостроек также желательно делать отдельные линии. Наружная проводка работает в более сложных условиях: влажность, перепады температуры, механические нагрузки. Если на улице возникнет проблема, она не должна отключать весь дом.

Как учитывать запас по мощности

При расчете не стоит делать проводку строго «впритык». В доме со временем появляются новые приборы: кондиционер, морозильная камера, сушильная машина, система видеонаблюдения, зарядка для электроинструмента, насос, автоматика ворот. Если проводка изначально рассчитана без запаса, любое изменение может стать проблемой.

Разумный запас нужен по нескольким причинам:

техника может потреблять больше при запуске;
часть приборов иногда работает одновременно;
со временем появляются новые нагрузки;
соединения и кабели стареют;
в щитке может понадобиться место под дополнительные автоматы.

Но запас должен быть грамотным. Нельзя просто поставить кабель огромного сечения на все линии и выбрать автоматы побольше. Это увеличит расходы и не всегда даст реальную пользу. Лучше правильно разделить сеть на группы и для каждой линии подобрать свое сечение и защиту.

Почему важна длина кабельной линии

Чем длиннее кабель, тем больше потери напряжения. В небольших помещениях это обычно не становится проблемой, но в большом частном доме, гараже, бане, мастерской или удаленной хозпостройке длину линии нужно учитывать особенно внимательно.

Если кабель слишком длинный и сечение выбрано минимально, на конце линии может снижаться напряжение. Из-за этого техника работает хуже, двигатели греются, свет может проседать при включении мощных приборов. Для длинных линий иногда требуется кабель большего сечения, даже если мощность нагрузки кажется обычной.

Это особенно важно для:

насосов;
воротной автоматики;
гаража;
мастерской;
уличного освещения;
бани или гостевого дома;
мощного электроинструмента.

Если линия длинная и нагрузка высокая, лучше сделать отдельный расчет, а не ориентироваться только на стандартные значения из таблиц.

Какой кабель выбрать для внутренней проводки

Для скрытой и открытой проводки в доме обычно выбирают медный кабель с негорючей или пониженно горючей изоляцией, подходящий для стационарной прокладки. Важно использовать именно кабель, а не гибкий шнур, предназначенный для подключения бытовых приборов. Шнуры и удлинители не рассчитаны на роль постоянной проводки внутри стен.

При выборе кабеля смотрят на несколько параметров:

материал жил — для дома чаще выбирают медь;
количество жил — обычно три жилы для однофазной сети с заземлением;
сечение — подбирается по нагрузке и назначению линии;
тип изоляции — с учетом способа прокладки;
маркировку и качество производителя;
соответствие кабеля заявленному сечению.

Не стоит покупать кабель без маркировки, с сомнительным происхождением или слишком низкой ценой. Иногда фактическое сечение жил оказывается меньше заявленного, а изоляция — хуже по качеству. Такая экономия может привести к перегреву и быстрому износу проводки.

Для однофазных линий чаще используют трехжильный кабель: фаза, ноль и защитный проводник. Даже если какая-то розетка сейчас не требует заземления, в современной домашней сети его лучше предусматривать сразу.

Типичные ошибки при расчете нагрузки и выборе кабеля

Ошибки на этом этапе могут проявиться не сразу. Иногда проводка работает несколько месяцев или лет, а затем начинаются проблемы: греются розетки, выбивает автоматы, появляется запах изоляции, техника отключается при одновременной работе нескольких приборов.

Чаще всего допускают такие ошибки:

выбирают одинаковый кабель для всех линий без учета нагрузки;
подключают всю кухню к одной розеточной группе;
не делают отдельную линию для варочной панели, бойлера или котла;
ставят автомат большего номинала, чем допускает кабель;
не учитывают одновременную работу приборов;
используют старый алюминиевый провод вместе с новой медной проводкой без правильных соединений;
покупают кабель сомнительного качества;
не закладывают запас на будущие нагрузки;
не учитывают длину линии до гаража, бани или хозпостройки.

Чтобы избежать этих ошибок, расчет лучше делать до покупки материалов и до начала монтажа. Сначала схема, затем нагрузка, потом выбор кабеля и защитных устройств. Именно в таком порядке электропроводка получается логичной и безопасной.

Когда расчет лучше доверить специалисту

Самостоятельно можно прикинуть нагрузку, составить список линий и понять общую структуру будущей электросети. Но если в доме планируется большая мощность, трехфазный ввод, электрическое отопление, котельная, мастерская, сауна, насосное оборудование или несколько мощных приборов, расчет лучше согласовать с электриком.

Специалист проверит не только сечение кабелей, но и вводную мощность, защиту, заземление, баланс нагрузки по фазам, выбор УЗО и автоматов, качество соединений и соответствие схемы требованиям безопасности. Это особенно важно для частного дома, где ошибка в электрике может затронуть не одну розетку, а всю систему электроснабжения.

Грамотный расчет нагрузки и правильный выбор кабеля помогают сделать проводку надежной на долгие годы. Если каждая линия рассчитана под свои задачи, кабель не перегревается, автоматы срабатывают правильно, а техника работает стабильно даже при высокой нагрузке.

Какие автоматы, УЗО и щиток нужны для безопасной проводки

Распределительный щиток — это центр домашней электросети. Именно в нем находятся устройства, которые отключают питание при перегрузке, коротком замыкании, утечке тока и других опасных ситуациях. Поэтому щиток нельзя собирать по принципу «лишь бы работало». От правильного выбора автоматов, УЗО и схемы подключения зависит безопасность всей проводки.

Важно понимать: защитные устройства выполняют разные задачи. Автоматический выключатель не заменяет УЗО, а УЗО не заменяет автомат. Если поставить только автоматы, сеть будет защищена от перегрузки и короткого замыкания, но не будет полноценной защиты от утечки тока. Если поставить только УЗО без автомата, линия останется без нормальной защиты от сверхтока. В ПУЭ отдельно указано, что УЗО без собственной защиты от сверхтока должно работать вместе с аппаратом, который такую защиту обеспечивает.

Для чего нужны автоматические выключатели

Автоматический выключатель защищает кабельную линию от перегрузки и короткого замыкания. Если через провод начинает идти ток выше допустимого, автомат отключает питание. Это помогает предотвратить перегрев кабеля, повреждение изоляции и пожар.

Главное правило: автомат подбирают не только под мощность прибора, но и под сечение кабеля. Нельзя ставить автомат большего номинала просто для того, чтобы он «не выбивал». Если кабель рассчитан на меньшую нагрузку, он может перегреваться, пока автомат продолжает держать линию включенной.

В домашней проводке чаще всего применяют такую логику:

Линии	Кабель	Часто используемый автомат
Освещение	кабель 3×1,5 мм²	автомат 10 А
Розетки жилых комнат	кабель 3×2,5 мм²	автомат 16 А
Розетки кухни	кабель 3×2,5 мм²	автомат 16 А
Стиральная машина, бойлер, посудомоечная машина	кабель 3×2,5 мм²	автомат 16 А
Духовой шкаф	кабель 3×2,5 или 3×4 мм²	автомат по расчету
Варочная панель	кабель 3×4 или 3×6 мм²	автомат по расчету
Электрический котел	кабель 3×4 или 3×6 мм²	автомат по расчету

Эти значения подходят как ориентир, но не заменяют полноценный расчет. На выбор автомата влияет не только сечение кабеля, но и мощность нагрузки, длина линии, способ прокладки, материал жил и условия эксплуатации. Для мощных приборов лучше делать отдельный расчет, а не копировать типовую схему из интернета.

Для чего нужно УЗО

УЗО — это устройство защитного отключения. Оно реагирует на утечку тока. Такая утечка может возникнуть, если повреждена изоляция, влага попала внутрь прибора, корпус техники оказался под напряжением или человек случайно коснулся опасной части цепи.

Принцип работы простой: УЗО сравнивает ток, который уходит по фазному проводнику, с током, который возвращается по нулевому. Если появляется разница, значит часть тока уходит не туда, куда должна. В такой ситуации УЗО отключает питание.

Особенно важно ставить УЗО на линии, которые питают:

розетки;
санузлы;
кухню;
стиральную машину;
бойлер;
посудомоечную машину;
наружные розетки;
гараж;
котельную;
оборудование, работающее рядом с водой.

Для розеточных групп в жилых зданиях обычно применяют УЗО с током срабатывания не более 30 мА; такое требование для групповых сетей розеток указано в ПУЭ. Для отдельных влажных зон иногда используют более чувствительные устройства, но такие решения нужно подбирать аккуратно, чтобы не получить постоянные ложные отключения.

Почему УЗО не заменяет автомат

Распространенная ошибка — считать, что если в щитке стоит УЗО, то автомат уже не нужен. Это неверно. Обычное УЗО не защищает линию от перегрузки и короткого замыкания. Оно видит утечку тока, но не предназначено для отключения при превышении нагрузки так, как это делает автоматический выключатель.

Например, если к одной розеточной линии подключить слишком много мощных приборов, кабель начнет перегреваться. Утечки тока при этом может не быть, поэтому УЗО не отключится. В такой ситуации должен сработать автомат.

Поэтому стандартная схема защиты линии выглядит так: автоматический выключатель защищает кабель от перегрузки и короткого замыкания, а УЗО защищает от утечки тока. Если используется дифавтомат, он совмещает обе функции в одном корпусе.

УЗО или дифавтомат: что выбрать

Дифавтомат — это устройство, которое объединяет автоматический выключатель и УЗО. Он защищает линию сразу от трех основных проблем: перегрузки, короткого замыкания и утечки тока. По международной терминологии такие устройства относятся к аппаратам с защитой от остаточного тока и встроенной защитой от сверхтока.

Выбор между УЗО с автоматами и дифавтоматами зависит от схемы щитка, бюджета, места внутри корпуса и удобства обслуживания.

Вариант — Плюсы — Минусы

УЗО + несколько автоматов — можно защитить сразу несколько линий, часто дешевле при большом щитке — при срабатывании УЗО может отключиться сразу несколько групп

Дифавтомат на отдельную линию — отключается только проблемная линия, удобно искать неисправность — обычно дороже, занимает место в щитке

Общее УЗО на весь дом — простая схема, меньше устройств — при утечке может отключиться весь дом, сложнее искать проблему

Для современного частного дома удобнее делать защиту более дробной. Например, поставить отдельные дифавтоматы на бойлер, стиральную машину, наружные розетки, котельную и другие важные линии. Тогда при проблеме отключится только конкретная группа, а не весь дом.

Как выбрать УЗО по току и типу

УЗО выбирают по нескольким параметрам: номинальному току, току утечки, типу срабатывания и количеству полюсов. Номинальный ток УЗО должен соответствовать нагрузке и защитному автомату. Если перед УЗО стоит автомат на 25 А, само УЗО не должно быть рассчитано на меньший ток. Иначе оно может работать в режиме, для которого не предназначено.

По току утечки в бытовых сетях чаще всего используют:

10 мА — для отдельных чувствительных линий, если это оправдано условиями;
30 мА — для розеточных групп, кухни, санузла, бытовой техники;
100 мА и выше — чаще для противопожарной защиты на вводе, если такая схема предусмотрена проектом.

По типу срабатывания для современной бытовой техники часто выбирают УЗО типа A. Оно подходит для линий, где используются стиральные машины, посудомоечные машины, блоки питания, электронные устройства и техника с импульсными нагрузками. УЗО типа AC встречается часто, но для современной домашней сети его применяют все реже, потому что в доме становится больше техники с электроникой.

Для однофазной сети обычно используют двухполюсные УЗО и дифавтоматы, которые отключают фазу и ноль. Для трехфазной сети применяют четырехполюсные устройства.

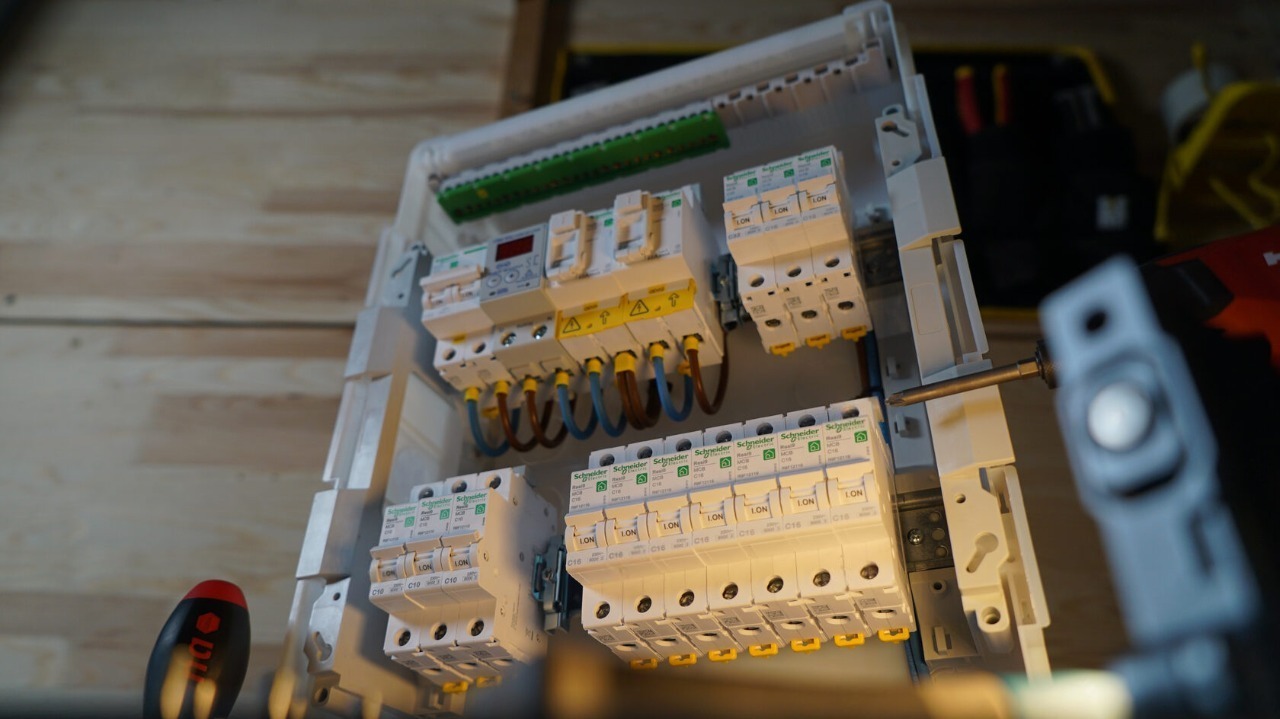

Каким должен быть распределительный щиток

Щиток должен быть достаточно вместительным, удобным для обслуживания и безопасным. Не стоит покупать корпус «впритык». Во время сборки быстро выясняется, что кроме автоматов нужны шины, перемычки, реле напряжения, УЗИП, дополнительные УЗО, клеммы, запас места для будущих линий. Если щит маленький, монтаж получается тесным и неудобным.

Лучше сразу предусмотреть запас по модулям. Например, если по расчету нужно 24 модуля, практичнее взять щиток на 36 модулей. Если нужно 36 — стоит рассмотреть корпус на 48. Запас пригодится, если позже появятся кондиционер, видеонаблюдение, ворота, мастерская, зарядка для электроинструмента или отдельная линия во двор.

В хорошем щитке должны быть:

вводной автомат или вводной коммутационный аппарат;
групповые автоматы;
УЗО или дифавтоматы;
нулевая шина;
шина заземления;
DIN-рейки;
место для маркировки линий;
запас свободных модулей;
аккуратная разводка проводников;
понятная схема подключения.

Если в доме есть чувствительная техника, полезно предусмотреть реле напряжения. Оно отключает питание при опасном повышении или снижении напряжения в сети. Для частных домов также часто рассматривают установку УЗИП — устройства защиты от импульсных перенапряжений. Особенно это актуально при воздушном вводе, грозовых рисках и нестабильной сети.

Как разделить защиту по группам

Чем больше дом, тем важнее правильно разделить линии в щитке. Неудобно, когда из-за одной неисправной розетки отключается весь этаж или весь дом. Поэтому группы лучше делать понятными и независимыми.

Один из практичных вариантов разделения:

отдельный автомат на освещение первого этажа;
отдельный автомат на освещение второго этажа;
отдельные линии розеток по зонам;
отдельная линия кухни;
отдельная линия санузла;
отдельная линия стиральной машины;
отдельная линия бойлера;
отдельная линия варочной панели;
отдельная линия духового шкафа;
отдельная линия котельной;
отдельная линия наружного освещения;
отдельная линия наружных розеток;
отдельная линия гаража или мастерской.

Розетки влажных помещений, улицы и технических зон желательно защищать отдельными УЗО или дифавтоматами. Это удобно и безопасно: если проблема возникнет на улице из-за влаги, не отключатся все розетки в доме.

Освещение тоже не стоит объединять в одну линию на весь дом. Если один автомат отключится, в доме не должно становиться полностью темно. Лучше разделить освещение хотя бы по этажам или зонам.

Что важно учесть при сборке щитка

В щитке важна не только правильная комплектация, но и аккуратность сборки. Даже хорошие автоматы и УЗО не спасут ситуацию, если внутри слабые контакты, перепутаны нулевые проводники или нет нормальной маркировки.

Особенно важно не смешивать нули разных групп после УЗО. Каждая группа, защищенная своим УЗО или дифавтоматом, должна иметь правильно подключенный нулевой проводник. Если нули перепутаны, устройство может постоянно срабатывать без понятной причины.

Также нужно надежно затягивать контакты, использовать подходящие шины и наконечники, не зажимать в одну клемму несколько проводов, если это не предусмотрено конструкцией аппарата. Все линии желательно подписать: «кухня розетки», «санузел», «бойлер», «освещение 1 этаж», «наружные розетки». Это сильно упрощает обслуживание и поиск неисправностей.

Типичные ошибки при выборе автоматов, УЗО и щитка

Ошибки в щитке часто опаснее, чем неправильно установленная розетка. Щиток управляет всей сетью, поэтому неправильная защита может привести к перегреву линий, ложным отключениям или отсутствию отключения там, где оно необходимо.

Чаще всего допускают такие ошибки:

ставят автоматы большего номинала, чем допускает кабель;
используют одно УЗО на весь дом без разделения по группам;
подключают УЗО без защиты от сверхтока;
путают нулевые проводники после разных УЗО;
не ставят УЗО на розеточные линии;
выбирают маленький щиток без запаса;
не подписывают автоматы и линии;
объединяют кухню, санузел и жилые комнаты на одну защиту;
не предусматривают отдельную линию для мощной техники;
используют дешевые аппараты сомнительного качества.

Хороший щиток должен быть не просто «набором автоматов», а понятной системой защиты. Каждая линия должна иметь свое назначение, подходящий кабель, правильный автомат и, где требуется, защиту от утечки тока.

Когда сборку щитка лучше доверить электрику

Составить общую схему щитка и понять назначение защитных устройств можно самостоятельно. Но окончательную сборку, подключение вводного кабеля, проверку заземления и измерения лучше доверить квалифицированному электрику. Особенно если в доме трехфазный ввод, электрическое отопление, мощная котельная, гараж, мастерская или сложная система наружного электроснабжения.

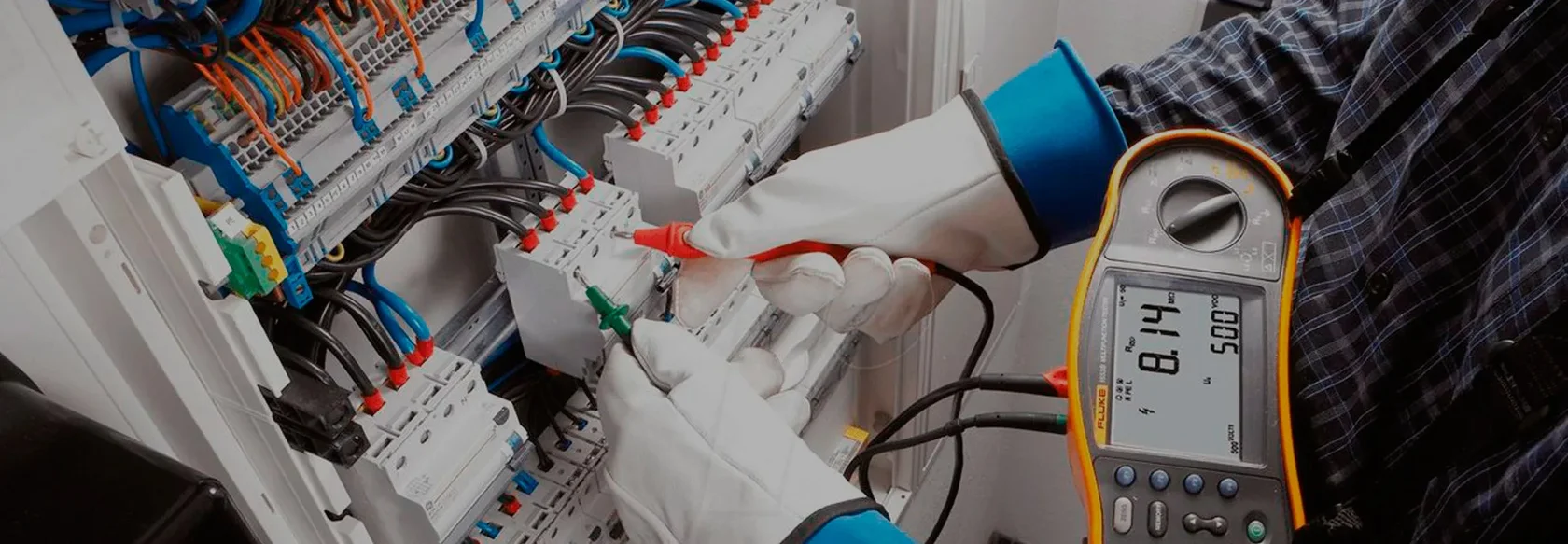

После сборки щитка нужно не просто включить автоматы, а проверить правильность подключения, работу УЗО, соответствие линий маркировке, качество контактов и отсутствие ошибок в нулевых шинах. Без такой проверки даже аккуратно собранный щиток может оказаться небезопасным.

Правильно подобранные автоматы, УЗО, дифавтоматы и щиток делают домашнюю проводку не только удобной, но и защищенной. Если каждая линия рассчитана, подписана и подключена через подходящую защиту, пользоваться электросетью гораздо спокойнее: при аварии отключится нужный участок, кабель не будет перегреваться, а риск поражения током и пожара заметно снизится.

Разметка трасс, розеток, выключателей и распределительных коробок

Разметка нужна для того, чтобы перенести схему электропроводки с бумаги на стены, потолок и пол. На этом этапе становится понятно, где реально будут проходить кабели, где нужно сверлить отверстия под подрозетники, куда ставить выключатели и где размещать распределительные коробки. Если разметку сделать аккуратно, монтаж пройдет быстрее, а готовая проводка получится понятной и безопасной.

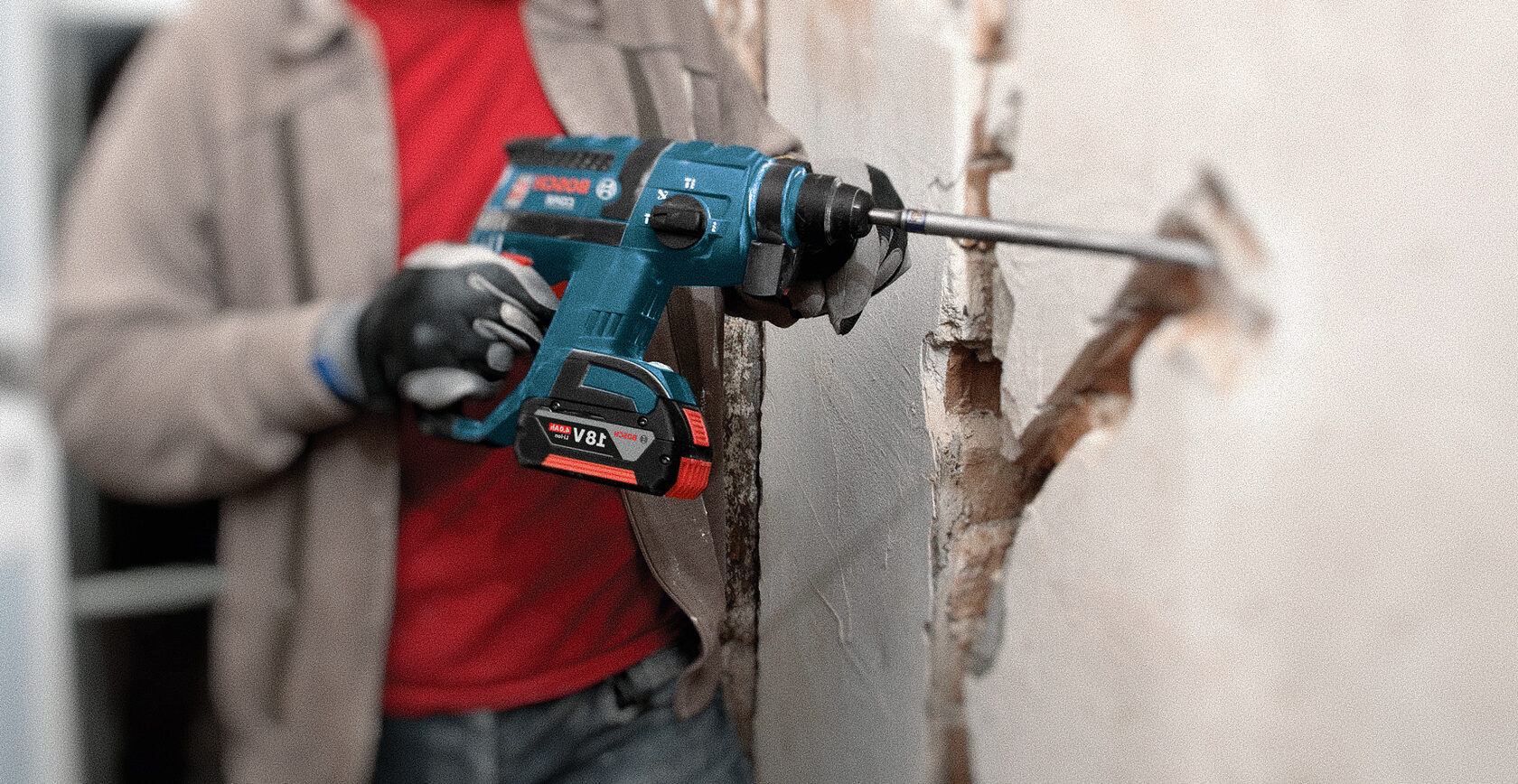

Главная ошибка — начинать штробление без точной разметки. На плане все может выглядеть удобно, но на стене внезапно оказывается, что розетка попадает за шкаф, выключатель закрывается дверью, а трасса кабеля пересекается с трубой отопления. Поэтому перед началом грязных работ нужно внимательно пройти по всем помещениям и проверить схему на месте.

Что нужно подготовить для разметки

Для разметки не требуется сложный инструмент, но важно работать точно. Линии должны быть ровными, а отметки — понятными. Если на стене будет хаотичная разметка, легко перепутать трассы и ошибиться при монтаже.

Для работы понадобятся:

рулетка;
строительный уровень;
лазерный уровень, если он есть;
карандаш или маркер;
малярный шнур;
схема электропроводки;
план расстановки мебели и техники;
шаблон или коронка для отметки подрозетников;
стремянка;
строительный маркер для подписей на стенах.

Перед разметкой нужно убедиться, что планировка уже окончательно утверждена. Особенно это касается кухни, санузла, котельной и встроенной мебели. Если после разметки изменить расположение гарнитура, бытовой техники или дверей, часть электрики может оказаться неудобной.

Сначала отметьте щиток и основные линии

Начинать лучше с распределительного щитка. От него будут расходиться основные линии по дому, поэтому его место нужно определить первым. Щиток должен находиться в доступной зоне, где его не закроет мебель, декоративная панель или дверь шкафа. К нему должен быть свободный подход для обслуживания, отключения автоматов и проверки защитных устройств.

После этого на стенах отмечают направления основных кабельных трасс. Удобнее двигаться от щитка к группам: отдельно розетки кухни, отдельно освещение, отдельно санузел, отдельно мощные приборы, наружные линии и так далее. Каждую трассу желательно подписывать прямо на стене, чтобы во время монтажа не перепутать кабели.

Проводку лучше прокладывать по понятным маршрутам: строго вертикально и горизонтально. Диагональные линии делать не стоит. На этапе монтажа они могут показаться удобными, но в будущем создадут риск повреждения кабеля при сверлении стены.

Как размечать кабельные трассы

Кабельные трассы должны быть предсказуемыми. Если провод идет к розетке, он должен опускаться к ней вертикально. Если линия идет вдоль стены, она должна проходить горизонтально на одном уровне. Такой подход помогает потом легко понять, где скрыт кабель.

Обычно при разметке соблюдают несколько практических правил:

горизонтальные трассы делают параллельно потолку или полу;
вертикальные участки опускают строго к розеткам, выключателям и светильникам;
кабель не ведут по диагонали;
трассы не располагают вплотную к трубам отопления, газовым трубам и дымоходам;
не прокладывают кабель в местах будущего крепления тяжелой мебели;
не делают лишних пересечений между линиями;
стараются оставлять понятные прямые маршруты от щитка до потребителей.

Если в доме планируются натяжные или подвесные потолки, часть разводки можно вести по потолку, а затем опускать кабели вертикально к розеткам и выключателям. Это часто удобнее, чем делать длинные штробы по стенам. Но такой способ тоже нужно заранее отметить на схеме и сфотографировать после монтажа.

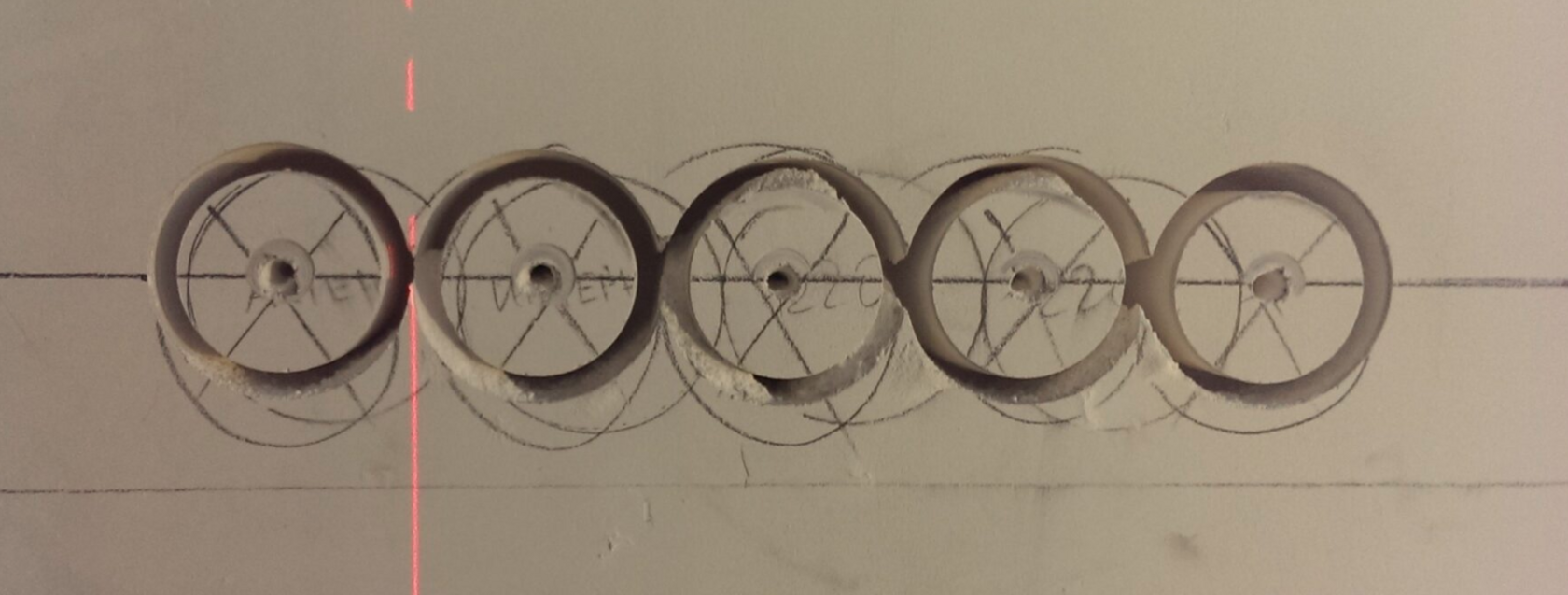

Разметка розеток

Розетки размечают с учетом мебели, техники и реального удобства. Нельзя ставить их просто «через каждые два метра» без понимания, как будет использоваться помещение. В спальне розетки нужны возле кровати, в гостиной — у ТВ-зоны и дивана, на кухне — над рабочей поверхностью и за встроенной техникой, в коридоре — для пылесоса, роутера или домофона.

Перед разметкой стоит пройти по комнате и представить повседневные ситуации: где будет заряжаться телефон, куда подключится пылесос, где будет стоять компьютер, не закроет ли розетку шкаф или диван. Лучше обнаружить ошибку сейчас, чем после поклейки обоев.

Ориентировочные высоты установки могут быть такими:

Зона установки	Примерная высота от пола
Обычные розетки в комнатах	Обычные розетки в комнатах
Розетки у рабочего стола	700–900 мм или по высоте мебели
Розетки над кухонной столешницей	1000–1200 мм
Розетка для вытяжки	по высоте установки вытяжки
Розетка для телевизора на стене	по месту крепления ТВ
Розетка для холодильника	обычно за прибором или рядом в доступной зоне
Розетка для стиральной машины	с учетом расположения техники и защиты от влаги

Это не жесткие значения для всех случаев, а удобные ориентиры. В каждом доме высоту лучше привязывать к мебели, технике и отделке. Например, розетки над кухонной столешницей нужно размечать только после понимания высоты нижних шкафов и самой столешницы.

Важный момент: розетки для встроенной техники не должны оказываться прямо за корпусом прибора, если там нет места для вилки. Часто их удобнее смещать в соседний шкаф или в доступную боковую зону. Иначе после установки кухни до розетки будет невозможно добраться.

Разметка выключателей

Выключатели обычно размещают у входа в помещение со стороны дверной ручки. Это простое правило делает свет удобным: человек заходит в комнату и сразу находит выключатель рукой. Если поставить его со стороны петель или за открывающейся дверью, пользоваться им будет неудобно.

Перед разметкой обязательно учитывают направление открывания двери. На плане это часто упускают, а на практике выключатель может оказаться за дверным полотном. Поэтому лучше сразу проверить каждую комнату и отметить выключатели уже с учетом дверей.

Обычно выключатели ставят на высоте около 800–1000 мм от пола. Такая высота удобна для большинства людей, но ее можно скорректировать под конкретный дом. В детских, спальнях, коридорах и на лестницах особенно важно продумать управление светом заранее.

Для некоторых зон стоит отметить не один выключатель, а несколько точек управления:

в длинном коридоре — в начале и в конце;
на лестнице — на нижнем и верхнем этаже;
в спальне — у входа и возле кровати;
в гостиной — у разных входов;
на террасе — из дома и со стороны улицы, если это удобно.

Если планируются проходные или перекрестные выключатели, это обязательно отмечают на стене и в схеме. Для них потребуется другая разводка кабеля, поэтому заменить обычный выключатель на проходной после монтажа будет сложнее.

Разметка распределительных коробок

Распределительные коробки используют для соединения кабелей и разветвления линий. Если схема проводки предусматривает коробки, их нужно размещать так, чтобы к ним оставался доступ. Нельзя замуровывать коробку в стену без возможности обслуживания, закрывать ее плиткой, шкафом или несъемной декоративной панелью.

Чаще всего коробки размещают над выключателями, над группами розеток или в верхней части стены. Важно, чтобы их расположение было логичным: электрик должен понимать, какая коробка относится к какой комнате или линии.

При разметке коробок нужно учитывать:

доступность после чистовой отделки;
расстояние до розеток, выключателей и светильников;
удобство соединения кабелей;
отсутствие пересечения с трубами и вентиляцией;
возможность аккуратно уложить провода внутри коробки;
соответствие общей схеме электропроводки.

В современных схемах иногда используют разводку без распределительных коробок, когда линии идут напрямую в подрозетники или от щитка к потребителям. Такой вариант тоже возможен, но его нужно продумать заранее. Главное — чтобы все соединения оставались доступными и были выполнены правильно.

Особенности разметки кухни, санузла и котельной

Кухня, санузел и котельная требуют особенно внимательной разметки. В этих помещениях много техники, высокая нагрузка, а иногда еще и влажность. Ошибка в несколько сантиметров может привести к тому, что розетка окажется за шкафом, возле мойки или слишком близко к трубе.

На кухне разметку лучше делать после утверждения проекта гарнитура. Нужно знать, где будут стоять холодильник, духовой шкаф, варочная панель, посудомоечная машина, вытяжка, микроволновка и мелкая техника. Отдельно отмечают розетки над столешницей, подсветку рабочей зоны и выводы для встроенных приборов.

В санузле важно учитывать расположение ванны, душевой, раковины, стиральной машины, бойлера и зеркала. Электрические точки нельзя размещать там, где на них может постоянно попадать вода. Для влажных помещений особенно важны правильная защита линии, качественные розетки и грамотное расстояние от источников воды.

В котельной заранее отмечают питание котла, насосов, автоматики, стабилизатора, датчиков и другого оборудования. Здесь лучше оставить запас по розеткам и месту в щитке, потому что со временем может появиться дополнительная автоматика или оборудование.

Проверьте разметку перед штроблением

Перед тем как брать перфоратор или штроборез, разметку нужно еще раз проверить. Это последний спокойный момент, когда ошибки можно исправить без пыли, шума и лишней работы.

Проверять лучше по каждому помещению отдельно:

не закрывают ли розетки будущие шкафы, кровати и диваны;
удобно ли расположены выключатели относительно дверей;
хватает ли розеток возле рабочих зон и техники;
не проходят ли трассы через места крепления мебели;
нет ли пересечения с трубами, вентиляцией и другими коммуникациями;
доступны ли распределительные коробки;
все ли мощные приборы имеют отдельные линии;
совпадает ли разметка со схемой электропроводки.

Полезно сделать фотографии стен с разметкой еще до штробления, а потом отдельно сфотографировать уже проложенные кабели до закрытия штроб. Такие снимки пригодятся в будущем, если нужно будет просверлить стену, перенести мебель или найти скрытую линию.

Грамотная разметка помогает избежать случайностей. Когда каждая розетка, выключатель, коробка и трасса имеют свое продуманное место, монтаж становится понятным, а готовая проводка — удобной для повседневной жизни и безопасной для дальнейшего ремонта.

Штробление стен и прокладка кабеля своими руками

После разметки начинается самый трудоемкий этап — подготовка каналов под кабель и его прокладка. Именно на этом этапе схема превращается в реальную электропроводку: в стенах появляются штробы, высверливаются отверстия под подрозетники, прокладываются линии к розеткам, выключателям, светильникам и распределительному щитку.

Работа кажется простой только на первый взгляд. На практике важно не просто сделать канавку в стене и уложить туда кабель. Нужно соблюдать направление трасс, не ослабить конструкции, не повредить другие коммуникации, правильно закрепить кабель и оставить запас длины для подключения. Ошибки на этом этапе потом сложно исправлять, особенно если стены уже заштукатурены и отделаны.

Подготовка перед штроблением

Перед началом работ нужно еще раз проверить разметку. Штробление — шумный, пыльный и необратимый процесс. Если ошибиться с местом розетки или трассой кабеля, придется заделывать лишние каналы и делать новые.

До начала работ важно:

отключить электричество в зоне работ, если в доме уже есть старая проводка;
проверить стены индикатором или детектором скрытой проводки;
убедиться, что в местах штробления нет труб отопления, водоснабжения, газа и вентиляции;
сверить разметку с планом мебели и техники;
подготовить инструмент и средства защиты;
закрыть мебель, окна и двери пленкой от пыли;
продумать, куда будет выноситься строительный мусор.

Работать лучше в защитных очках, респираторе, перчатках и наушниках. При штроблении образуется много мелкой пыли, особенно если стены бетонные или кирпичные. Если есть возможность, стоит использовать инструмент с подключением к строительному пылесосу.

Каким инструментом делают штробы

Для подготовки каналов под кабель используют разный инструмент. Выбор зависит от материала стен, объема работ и бюджета.

Инструмент	Когда подходит	Особенности
Штроборез	для большого объема работ	делает ровные параллельные резы, хорошо работает с пылесосом
Болгарка с диском по бетону	для небольших участков	сильно пылит, требует аккуратности и опыта
Перфоратор	для выбивания материала между резами	удобен после штробореза или болгарки
Коронка по бетону	для отверстий под подрозетники	позволяет сделать аккуратные круглые посадочные места
Молоток и зубило	для мелких доработок	подходит только для небольших участков

Самый аккуратный вариант — штроборез со строительным пылесосом. Он делает ровные каналы заданной глубины и ширины. Болгаркой тоже можно работать, но пыли будет значительно больше. Перфоратором удобно выбивать середину штробы после резов и готовить отверстия под коробки.

Основные правила штробления стен

Штробы делают только по заранее нанесенной разметке. Кабельные трассы должны идти вертикально и горизонтально. Диагональные каналы лучше не делать, даже если так получается короче. Через несколько лет будет трудно понять, где проходит кабель, и его можно случайно повредить при сверлении стены.

При штроблении важно соблюдать несколько правил:

не делать каналы глубже, чем необходимо для укладки кабеля;
не ослаблять несущие стены и перекрытия;
не штробить балки, колонны и другие ответственные конструкции без проекта;
не прокладывать кабель вплотную к трубам отопления и горячего водоснабжения;
не пересекать трассы хаотично;
не делать слишком много параллельных штроб на небольшом участке стены;
не оставлять острые края, которые могут повредить изоляцию кабеля;
не начинать работу без проверки скрытых коммуникаций.

Особенно осторожно нужно работать в панельных и монолитных домах. В несущих конструкциях нельзя бездумно делать глубокие горизонтальные штробы, потому что это может ослабить стену. Если есть сомнения, лучше выбрать другой способ прокладки: по потолку, в кабель-канале, в слое штукатурки или с консультацией специалиста.

В частном доме многое зависит от материала стен. Кирпич, газобетон, бетон, дерево и каркасные перегородки требуют разного подхода. Например, в газобетоне штробы делаются проще, но материал легко повредить. В бетоне работать сложнее, зато каналы получаются прочными. В деревянных домах скрытая проводка требует особого внимания к пожарной безопасности и обычно выполняется с применением специальных защитных решений.

Подготовка отверстий под подрозетники и коробки

После разметки мест розеток, выключателей и распределительных коробок высверливают посадочные отверстия. Для этого используют коронку подходящего диаметра. Глубина отверстия должна позволять установить подрозетник заподлицо со стеной, с учетом будущего слоя штукатурки или отделки.

Если устанавливается блок из нескольких розеток, отверстия нужно делать строго на одной линии. Для этого удобно использовать уровень и шаблон. Небольшая ошибка при сверлении может привести к тому, что рамка розеток встанет криво.

При подготовке отверстий важно учитывать:

толщину будущей отделки;
глубину подрозетника;
количество кабелей, которые будут заходить в коробку;
удобство подключения механизма;
расстояние между соседними подрозетниками в одном блоке.

Не стоит делать отверстия слишком маленькими. Если подрозетник входит с усилием и для кабеля не остается места, подключать розетку будет неудобно. Но и слишком большой зазор нежелателен: коробку будет сложнее надежно закрепить.

Как правильно прокладывать кабель в штробах

После подготовки каналов можно переходить к прокладке кабеля. Перед этим штробы нужно очистить от пыли, крошки и острых фрагментов. Кабель должен лежать спокойно, без сильного натяжения, перекручивания и резких изгибов.

Главное правило: кабель нельзя тянуть с усилием и перегибать под острым углом. Изоляция может внешне остаться целой, но внутри жила или защитный слой будут повреждены. Особенно аккуратно нужно работать на поворотах, возле подрозетников, распределительных коробок и щитка.

При прокладке кабеля соблюдают несколько практических рекомендаций:

кабель укладывают по размеченной трассе без диагональных участков;
на поворотах делают плавный изгиб;
в подрозетниках и коробках оставляют запас для подключения;
линии разных групп не путают между собой;
кабели подписывают, особенно возле щитка;
не соединяют кабель внутри штробы;
все соединения делают только в доступных коробках или подрозетниках, если схема это предусматривает;
поврежденный кабель не используют.

Запас кабеля в подрозетнике нужен обязательно. Если оставить жилы слишком короткими, подключить розетку или выключатель будет неудобно. При замене механизма в будущем короткие концы могут стать серьезной проблемой. Но чрезмерный запас тоже не нужен: кабель должен аккуратно помещаться внутри коробки.

Нужно ли прокладывать кабель в гофре

Вопрос о гофре часто вызывает споры. В одних случаях кабель прокладывают прямо в штробе, в других — используют гофрированную трубу или другую защиту. Решение зависит от материала стен, типа кабеля, способа монтажа и требований к конкретной электросети.

Гофра может быть полезна, если нужно дополнительно защитить кабель от механических повреждений, отделить его от строительных материалов или проложить линию по потолку, полу, в перегородке или пустотах. Также она помогает аккуратно организовать трассы до заливки стяжки или закрытия потолка.

Но важно понимать: гофра не всегда означает, что кабель потом легко заменить. Если трасса имеет много поворотов, длинные участки и изгибы, протянуть новый кабель через старую гофру может быть почти невозможно. Поэтому рассчитывать на простую замену без вскрытия стен стоит только при очень грамотно спроектированной трассе.

Если кабель укладывается в штробу без гофры, нужно следить, чтобы канал был ровным, без острых краев, а сам кабель соответствовал условиям стационарной прокладки. После фиксации штробу закрывают штукатурным составом, не повреждая изоляцию.

Крепление кабеля в штробе

Кабель в штробе нужно закрепить, чтобы он не выпадал и не смещался при заделке. Для этого используют дюбель-хомуты, монтажные скобы, алебастр или гипсовый раствор. Важно не пережимать кабель и не повреждать изоляцию крепежом.

При фиксации нужно следить, чтобы кабель лежал ровно и не выступал за плоскость стены. Если он будет выходить наружу, позже возникнут проблемы со штукатуркой и отделкой. В местах входа в подрозетники и коробки кабель должен заходить без сильного изгиба.

Не стоит замазывать штробу сразу полностью, пока не проверена правильность прокладки всех линий. Сначала лучше временно зафиксировать кабели, сверить их со схемой, подписать концы и только потом переходить к окончательной заделке.

Прокладка кабеля по потолку и полу

В частных домах проводку часто прокладывают не только по стенам, но и по потолку или полу. Например, если планируется натяжной потолок, кабели удобно вести над ним, а затем опускать вертикально к розеткам и выключателям. Это уменьшает количество штроб в стенах и упрощает разводку освещения.

При прокладке по потолку кабель нужно надежно крепить к основанию. Он не должен провисать, лежать на острых краях профилей или соприкасаться с элементами, которые могут его повредить. Если рядом проходят слаботочные линии, вентиляция или другие коммуникации, трассы лучше заранее развести и подписать.

Прокладка по полу возможна до заливки стяжки. В этом случае кабель обычно защищают трубой или гофрой, а трассы фиксируют так, чтобы они не сместились во время работ. Важно заранее сфотографировать расположение линий, потому что после заливки стяжки увидеть их уже невозможно.

Особенно внимательно нужно относиться к местам, где в будущем будут сверлить пол, устанавливать перегородки, крепить направляющие, сантехнику или мебель. Если кабель проходит в этих зонах, это нужно отметить на схеме.

Прокладка кабеля в деревянном доме

Деревянный дом требует отдельного подхода. Дерево относится к горючим материалам, поэтому обычная скрытая прокладка кабеля в штробе здесь не подходит так же, как в кирпичной или бетонной стене. Нужно заранее продумать способ монтажа, защиту кабеля и доступность соединений.

В деревянных домах часто применяют открытую проводку в кабель-каналах, ретро-проводку на изоляторах или скрытую прокладку с использованием специальных защитных решений. Все соединения должны выполняться в доступных коробках, а линии — защищаться автоматами и УЗО согласно расчету.

Если нет опыта монтажа электрики в деревянных зданиях, лучше не экспериментировать. Ошибка в такой проводке особенно опасна из-за повышенного риска возгорания. Проект и ключевые работы стоит согласовать со специалистом.

Маркировка кабелей во время прокладки

Маркировка сильно упрощает дальнейшую сборку щитка и подключение розеток. Если кабелей много, без подписей легко перепутать линии. Особенно это актуально для кухни, котельной, санузла и щитка, где сходится большое количество проводов.

Подписывать кабели можно с помощью бирок, малярной ленты, термоусадочных маркеров или специальных кабельных обозначений. Главное, чтобы подпись не стерлась и была понятной.

На маркировке удобно указывать:

назначение линии;
комнату;
группу;
мощный прибор, если линия отдельная;
направление кабеля.

Например: «кухня розетки», «бойлер», «освещение 2 этаж», «санузел», «варочная панель», «наружный свет». Такие простые подписи помогут не ошибиться при подключении автоматов и УЗО.

Проверка кабеля перед заделкой штроб

Перед тем как окончательно закрывать штробы, нужно проверить, все ли линии проложены правильно. После штукатурки исправлять ошибки будет намного сложнее.

Проверить нужно следующее:

все кабели идут по схеме;
нет перепутанных линий;
кабель нигде не поврежден;
в подрозетниках оставлен запас;
распределительные коробки доступны;
трассы не проходят через опасные зоны;
кабели надежно закреплены;
все линии подписаны возле щитка;
сделаны фотографии скрытой проводки.

Фотографии лучше делать с привязкой к понятным ориентирам: углам, окнам, дверям, полу, потолку. Можно приложить рулетку или уровень, чтобы потом было проще понять точное расстояние до трассы. Эти снимки пригодятся при ремонте, установке мебели, кондиционера, полок, телевизора или других элементов на стену.

Заделка штроб после прокладки кабеля

Когда кабель уложен, закреплен и проверен, штробы можно заделывать. Для этого используют штукатурные или гипсовые смеси, подходящие для материала стены. Перед нанесением раствора штробу очищают от пыли и при необходимости грунтуют, чтобы состав лучше держался.

Заделывать каналы нужно аккуратно, не смещая кабель и не повреждая изоляцию шпателем. Раствор укладывают так, чтобы после высыхания поверхность можно было выровнять под дальнейшую отделку.

Подрозетники и распределительные коробки тоже фиксируют на раствор. Важно выставить их ровно, с учетом будущего слоя штукатурки, плитки или другого покрытия. Если коробка будет утоплена слишком глубоко или выступит наружу, установить розетку красиво и надежно будет сложнее.

Частые ошибки при штроблении и прокладке кабеля

На этом этапе многие ошибки связаны со спешкой. Хочется быстрее закончить грязную работу, но именно из-за этого появляются проблемы, которые потом трудно исправить.

Чаще всего допускают такие ошибки:

штробят стены без точной разметки;
прокладывают кабель по диагонали;
делают слишком глубокие каналы в несущих конструкциях;
повреждают старую проводку или трубы;
не оставляют запас кабеля в подрозетниках;
соединяют провода внутри штробы;
не подписывают линии;
используют поврежденный кабель;
замазывают штробы до проверки;
не фотографируют скрытую проводку перед отделкой.

Штробление и прокладка кабеля требуют аккуратности. Здесь важна не скорость, а правильная последовательность: сначала проверка разметки, потом подготовка каналов, затем укладка и фиксация кабеля, маркировка, контроль и только после этого заделка штроб. Если все сделать внимательно, следующая стадия — установка розеток, выключателей и подключение линий — пройдет намного проще.

Подключение розеток, выключателей и осветительных приборов

После прокладки кабеля и установки подрозетников начинается этап подключения розеток, выключателей и светильников. Внешне эта работа кажется простой: зачистить провод, вставить жилы в клеммы и закрепить механизм. Но именно здесь часто появляются ошибки, из-за которых потом греются розетки, мигает свет, выбивает автомат или не работает заземление.

Подключение нужно выполнять только после полного обесточивания линии. Недостаточно просто выключить клавишу выключателя или автомат «примерно той комнаты». Нужно отключить нужную группу в щитке и обязательно проверить отсутствие напряжения индикатором или мультиметром. Если есть сомнения, какая линия за что отвечает, лучше остановиться и разобраться, а не работать наугад.

Что проверить перед подключением

Перед установкой механизмов нужно убедиться, что кабели проложены правильно, подрозетники закреплены ровно, а концы проводов имеют достаточный запас. Если провод слишком короткий, подключать розетку или выключатель будет неудобно. Если запас слишком большой, жилы могут плохо уложиться внутри коробки и мешать установке механизма.

Перед началом подключения проверьте:

отключено ли питание на линии;
нет ли напряжения на проводах;
не повреждена ли изоляция кабеля;
правильно ли подписаны линии;
хватает ли длины жил для подключения;
надежно ли закреплены подрозетники;
не попал ли внутрь коробок строительный мусор;
подходят ли розетки и выключатели по нагрузке и условиям эксплуатации.

Подрозетники перед подключением лучше очистить от пыли и остатков раствора. Механизм должен вставать ровно, без перекоса и сильного давления на кабель. Если внутри слишком тесно, не нужно пытаться силой вдавить розетку в коробку. Лучше аккуратно уложить жилы и проверить, не мешает ли лишний раствор или неправильно заведенный кабель.

Как различать провода по цветам

В современной проводке обычно используется трехжильный кабель: фаза, ноль и защитное заземление. Чтобы не перепутать жилы, применяют цветовую маркировку.

Проводник — Обычно используемый цвет — Назначение

Проводник	Обычно используемый цвет	Назначение
Фаза	коричневый, черный, белый, серый	подает напряжение к потребителю
Ноль	синий или голубой	рабочий нулевой проводник
Заземление	желто-зеленый	защитный проводник

Цвета помогают ориентироваться, но полагаться только на них нельзя. В старой проводке, при ошибках монтажа или после переделок цвета могут не соответствовать назначению. Поэтому перед подключением важно проверять провода прибором, особенно если вы работаете не с новой проводкой, которую сами прокладывали от щитка.

Защитный желто-зеленый проводник нельзя использовать как рабочий ноль или фазу. Это грубая ошибка, которая может сделать заземление бесполезным и опасным.

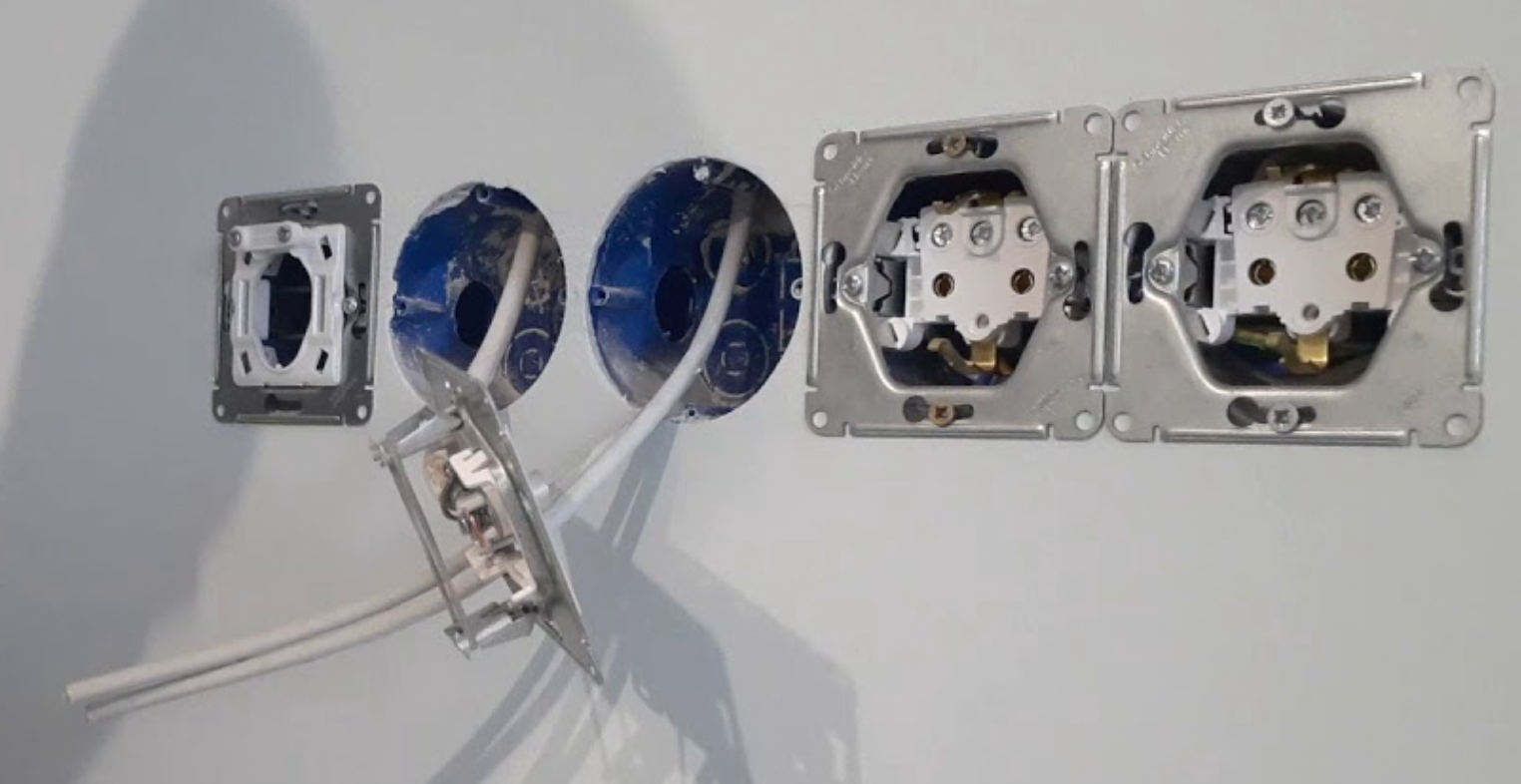

Подключение розеток

Обычная розетка подключается к трем проводникам: фазе, нулю и заземлению. Фаза и ноль подключаются к силовым контактам розетки, а защитный проводник — к заземляющему контакту. У большинства современных розеток заземляющая клемма расположена отдельно и связана с боковыми или центральными защитными контактами.

Перед подключением с концов жил снимают изоляцию на длину, рекомендованную производителем розетки. Не нужно зачищать слишком много: оголенный участок не должен выступать наружу из клеммы. Но и слишком короткая зачистка плоха — контакт может попасть на изоляцию, из-за чего соединение будет слабым.

При подключении важно:

не повреждать жилу при снятии изоляции;
вставлять провод в клемму до упора;
надежно затягивать винтовые контакты;
не оставлять оголенные участки снаружи;
не зажимать изоляцию вместо металла жилы;
не перегибать провод под острым углом;
аккуратно укладывать жилы в подрозетнике.

Если розетки устанавливаются блоком, важно заранее понять схему подключения. Иногда питание заводится на первую розетку, а дальше идет перемычками на соседние. Такой вариант допустим только при правильном подборе розеток, качественных соединениях и разумной нагрузке. Для мощных приборов лучше не делать длинную цепочку через несколько розеток, а предусматривать отдельную линию.

Подключение розеток для мощной техники

Розетки для мощных приборов требуют особого внимания. Варочная панель, духовой шкаф, бойлер, стиральная и посудомоечная машины, электрический котел и насосное оборудование должны подключаться по схеме, рассчитанной заранее.

Для таких потребителей важно учитывать:

мощность прибора;
сечение кабеля;
номинал автомата;
наличие УЗО или дифавтомата;
тип розетки или способ подключения;
требования производителя техники;
условия эксплуатации помещения.

Не стоит подключать мощный прибор к ближайшей обычной розетке, если линия на это не рассчитана. Например, электрочайник и микроволновка еще могут работать от кухонной розеточной группы, но варочная панель или мощный котел требуют отдельного подхода. Если прибор подключается напрямую без вилки, через клеммную коробку, такую работу лучше доверить электрику.

Подключение выключателей

Выключатель должен разрывать фазу, а не ноль. Это важное правило безопасности. Если разрывать нулевой проводник, светильник может не гореть, но фаза при этом останется на патроне или внутри прибора. При замене лампы или ремонте это опасно.

В простой схеме к одноклавишному выключателю приходит фазный провод, а с выхода выключателя фаза уходит на светильник. Ноль и заземление к обычному выключателю обычно не подключаются, а идут к осветительному прибору по своей линии или через распределительную коробку, в зависимости от схемы.

Для двухклавишного выключателя принцип похожий: на общий контакт приходит фаза, а с двух выходов она уходит на разные группы освещения. Например, одна клавиша включает основную люстру, вторая — подсветку или вторую группу ламп.

При подключении выключателя нужно проверить:

какая жила является фазой;
какой провод идет к светильнику;
где общий контакт выключателя;
какие клеммы относятся к отдельным клавишам;
не пережаты ли провода при установке механизма;
ровно ли стоит рамка и клавиши.

Если выключатель с подсветкой, датчиком движения, диммером или сенсорным управлением, схема может отличаться от обычной. Такие устройства нужно подключать строго по инструкции производителя. Некоторые модели требуют наличия нулевого проводника в подрозетнике, поэтому их лучше предусматривать еще на этапе проектирования проводки.

Проходные и перекрестные выключатели

Проходные выключатели позволяют управлять одним светильником из двух мест. Это удобно в коридоре, на лестнице, в спальне или проходной комнате. Например, можно включить свет внизу лестницы, а выключить уже наверху.

Перекрестные выключатели используют, если точек управления больше двух. Например, свет в длинном коридоре можно включать и выключать из трех или четырех мест.

Такие схемы сложнее обычного выключателя, потому что между устройствами прокладываются дополнительные жилы. Поэтому важно не путать проходной выключатель с обычным. Внешне они могут быть похожи, но внутри работают по-разному.

Если проходная схема была заложена заранее, подключение выполняют по маркировке проводов и схеме производителя. Если же в стене проложен только кабель под обычный выключатель, заменить его на проходную систему без дополнительной проводки обычно не получится.

Подключение осветительных приборов

Светильники подключают после проверки линии и выключателя. В большинстве случаев к осветительному прибору подходят фаза, ноль и заземление. Фаза должна приходить через выключатель, ноль — напрямую к светильнику, а защитный проводник подключается к корпусу прибора, если такая клемма предусмотрена.

Перед установкой светильника нужно проверить, рассчитано ли крепление на его вес. Особенно это важно для тяжелых люстр, подвесных светильников и приборов на потолках из гипсокартона. Электрическое подключение не должно держать светильник механически. Для веса прибора нужны отдельные надежные крепления.

При подключении освещения важно:

отключить питание линии;
проверить отсутствие напряжения;
правильно определить фазу, ноль и заземление;
использовать надежные клеммы;
не соединять провода простой скруткой без подходящего соединителя;
не оставлять оголенные жилы;
аккуратно уложить провода в основании светильника;
проверить надежность крепления прибора.

Если светильник металлический и имеет клемму заземления, защитный проводник нужно подключить обязательно. Это снижает риск поражения током при повреждении изоляции внутри прибора.

Какие соединения использовать

Соединения проводов должны быть надежными и доступными для обслуживания. Некачественный контакт — одна из частых причин нагрева, искрения и выхода из строя розеток или светильников. Простая скрутка, замотанная изолентой, для современной домашней проводки не подходит.

Для соединений обычно используют:

клеммники;
пружинные клеммы;
винтовые зажимы;
опрессовку гильзами;
штатные клеммы розеток, выключателей и светильников.

Выбор зависит от типа проводника, сечения, места установки и нагрузки. Все соединения должны находиться в подрозетниках, распределительных коробках, щитке или корпусах оборудования. Прятать соединение в штробе и замазывать его раствором нельзя. Если контакт со временем ослабнет, найти и отремонтировать такое место будет очень сложно.

Если соединяются медные и алюминиевые провода, их нельзя просто скручивать между собой. Для этого нужны специальные клеммы или соединители, рассчитанные на разные материалы. Прямой контакт меди и алюминия со временем ухудшается, соединение начинает греться и становится опасным.

Установка механизмов в подрозетники

После подключения проводов розетку или выключатель устанавливают в подрозетник. Механизм должен входить свободно, без сильного давления на жилы. Провода внутри коробки укладывают плавно, без резких перегибов.

Розетку или выключатель выравнивают по уровню и фиксируют винтами. Лучше использовать крепление к подрозетнику винтами, а не только распорными лапками. Так механизм держится надежнее и меньше расшатывается при эксплуатации.

После установки проверяют:

не шатается ли механизм;
ровно ли стоит рамка;
свободно ли нажимаются клавиши;
плотно ли входит вилка в розетку;
не слышно ли треска или искрения;
нет ли запаха нагретой изоляции после включения нагрузки.

Если розетка болтается, ее нельзя оставлять «как есть». Со временем контакт может ослабнуть, а провода начнут испытывать лишнюю нагрузку при каждом включении и отключении вилки.

Особенности подключения во влажных помещениях

Санузел, котельная, прачечная и наружные зоны требуют повышенного внимания. Здесь выше риск попадания влаги, поэтому обычный подход, как в спальне или гостиной, не всегда подходит.

Для влажных помещений важно предусмотреть:

защиту линии через УЗО или дифавтомат;
розетки с подходящей степенью защиты;
безопасное расстояние от источников воды;
качественное заземление;
отдельные линии для мощной техники;
надежные соединения без доступа влаги.

Розетки в санузле не стоит размещать там, куда могут попадать прямые брызги воды. Для стиральной машины, бойлера, зеркала с подсветкой и электрополотенцесушителя лучше заранее предусмотреть отдельные точки подключения. Если помещение маленькое и непонятно, где безопасно разместить розетку, лучше проконсультироваться с электриком.

Первичная проверка после подключения

Когда розетки, выключатели и светильники установлены, нельзя сразу включать всю нагрузку и считать работу завершенной. Сначала нужно проверить каждую линию без спешки.

Перед подачей питания проверяют:

правильно ли подключены фаза, ноль и заземление;
нет ли короткого замыкания;
надежно ли затянуты контакты;
не перепутаны ли линии в щитке;
нет ли оголенных жил;
не зажаты ли провода рамками и механизмами;
все ли розетки и выключатели закреплены;
подключены ли защитные проводники.

После включения автомата проверяют работу розеток, выключателей и светильников. Затем можно подключить небольшую нагрузку и убедиться, что розетка не искрит, не греется и работает стабильно. Для проверки заземления, УЗО, правильности подключения и качества линии лучше использовать специальные приборы. Простого включения лампы или зарядки телефона недостаточно, чтобы убедиться в полной безопасности проводки.

Частые ошибки при подключении

На этапе подключения ошибки часто связаны с невнимательностью или желанием сделать быстрее. Но даже одна неправильно подключенная жила может привести к опасной ситуации.

Чаще всего встречаются такие проблемы:

выключатель разрывает ноль, а не фазу;
заземление не подключено к розеткам;
перепутаны ноль и защитный проводник;
плохо затянуты контакты;
оголенные жилы выступают из клемм;
провода слишком сильно перегнуты в подрозетнике;
соединения спрятаны в стене без доступа;
мощная техника подключена к обычной слабой линии;
розетки установлены в неудобных или опасных местах;
не проверена работа УЗО после подключения.

Чтобы избежать этих ошибок, каждую точку лучше подключать последовательно и сразу проверять по схеме. Не стоит одновременно разбирать несколько линий, если нет полной уверенности в маркировке проводов.

Подключение розеток, выключателей и осветительных приборов — это этап, где аккуратность важнее скорости. Если провода правильно определены, контакты надежно затянуты, заземление подключено, а каждая линия защищена подходящим автоматом и УЗО, электропроводка будет работать стабильно и безопасно. А финальную проверку всей системы перед постоянной эксплуатацией желательно доверить специалисту с измерительным оборудованием.

Проверка электропроводки перед включением питания

Проверка электропроводки перед включением питания — обязательный этап, который нельзя пропускать даже при аккуратном монтаже. На этом шаге нужно убедиться, что кабели не повреждены, соединения выполнены правильно, автоматы и УЗО подобраны по линиям, розетки подключены без ошибок, а заземление действительно работает. Простое «включили автомат — свет загорелся» не считается полноценной проверкой.

Сначала электропроводку проверяют без подачи напряжения. Это безопаснее и позволяет найти часть ошибок до того, как они приведут к короткому замыканию, срабатыванию автомата или повреждению техники. По требованиям ГОСТ Р 50571.16-2019, каждая электроустановка должна быть испытана в процессе монтажа и после завершения работ перед сдачей в эксплуатацию, а визуальный осмотр должен идти перед испытаниями и обычно проводится до подачи напряжения.

Что нужно подготовить для проверки

Для базовой самостоятельной проверки понадобится не так много инструментов, но важно понимать их назначение. Индикаторная отвертка сама по себе не дает полной картины. Она может показать наличие фазы, но не проверит качество заземления, сопротивление изоляции или правильность работы УЗО.

Для проверки могут понадобиться:

схема электропроводки;
маркировка всех линий в щитке;
мультиметр;
индикатор напряжения;
тестер розеток;
отвертки с изолированными ручками;
фонарик;
список всех розеток, выключателей и светильников;
приборы для профессиональных измерений, если проверку выполняет электрик.

Часть работ можно сделать самостоятельно: осмотреть щиток, проверить надежность установки розеток, убедиться в отсутствии оголенных жил, прозвонить простые линии, сверить маркировку. Но измерение сопротивления изоляции, проверку контура заземления, петли фаза-ноль, времени срабатывания УЗО и другие точные испытания должен выполнять специалист с подходящими приборами. В ГОСТ Р 50571.16-2019 указано, что испытания должны выполняться квалифицированным персоналом, компетентным в этой области.

Визуальный осмотр проводки и щитка

Начинать нужно с внимательного осмотра. Это простой, но очень важный этап. Многие ошибки можно увидеть без приборов: незатянутый контакт, поврежденная изоляция, слишком короткий провод в подрозетнике, перепутанная маркировка, плохо закрепленная розетка или оставленный внутри коробки строительный мусор.

При визуальном осмотре проверьте:

все ли линии подписаны в щитке;
совпадает ли маркировка кабелей со схемой;
нет ли повреждений изоляции;
надежно ли закреплены розетки и выключатели;
не торчат ли оголенные жилы из клемм;
не пережаты ли провода механизмами розеток;
правильно ли подключены защитные проводники;
установлены ли крышки распределительных коробок;
нет ли скруток, спрятанных в стене;
хватает ли места в щитке для безопасной укладки проводов;
затянуты ли контакты автоматов, УЗО и шин.

Особое внимание нужно уделить щитку. В нем не должно быть хаотично уложенных проводов, случайных перемычек, неиспользуемых оголенных концов, перепутанных нулевых шин после разных УЗО. Если в щитке трудно понять, какая линия куда идет, это уже проблема. При аварии или ремонте такая путаница может привести к ошибочному отключению не той группы.

Проверка соединений и контактов

Плохой контакт — одна из самых частых причин нагрева проводки. Розетка может работать, свет может включаться, но при этом ослабленный зажим постепенно греется, портит изоляцию и создает риск пожара. Поэтому перед включением питания нужно проверить все доступные соединения.

Особенно внимательно осматривают:

клеммы розеток;
контакты выключателей;
соединения в распределительных коробках;
нулевые и заземляющие шины;
клеммы автоматов и УЗО;
подключение мощных приборов;
перемычки между устройствами в щитке.

Контакт должен быть надежным, но без повреждения жилы. Если винт перетянут и жила надломлена, такое соединение нельзя оставлять. Если провод держится слабо и двигается в клемме, его нужно переподключить. Нельзя рассчитывать, что «под нагрузкой прижмется» или «и так будет работать». В электрике слабый контакт со временем почти всегда превращается в проблему.

Проверка отсутствия короткого замыкания

Перед подачей напряжения нужно убедиться, что между фазой, нулем и защитным проводником нет короткого замыкания. Для этого используют мультиметр в режиме прозвонки или измерения сопротивления. Проверку выполняют только на полностью обесточенной линии.

Проверяют пары проводников:

фаза — ноль;
фаза — заземление;
ноль — заземление.

Если прибор показывает короткое замыкание там, где его быть не должно, включать автомат нельзя. Сначала нужно найти ошибку: перепутанное подключение, поврежденный кабель, неправильно собранную розетку, зажатую жилу или неверное соединение в коробке.

Важно учитывать, что подключенные приборы, лампы, блоки питания и некоторые устройства могут влиять на показания мультиметра. Поэтому проверку лучше проводить до подключения бытовой техники и сложного оборудования.

Проверка правильности подключения розеток

После визуального осмотра и базовой прозвонки нужно проверить розетки. Сначала это делают без нагрузки, затем после подачи питания — тестером розеток или мультиметром. Задача — убедиться, что фаза, ноль и заземление находятся на своих местах.

При проверке розеток важно убедиться, что:

фаза подключена к силовому контакту;
ноль не перепутан с защитным проводником;
заземляющий контакт подключен к PE-проводнику;
в розетке нет оголенных жил;
механизм надежно закреплен;
розетка не искрит при подключении вилки;
корпус не нагревается под нагрузкой.

Если тестер показывает ошибку подключения, пользоваться розеткой нельзя. Особенно опасна ситуация, когда вместо защитного заземления подключен рабочий ноль или защитный проводник вообще не подключен. Внешне розетка может выглядеть исправной, но при повреждении техники защита не сработает так, как должна.

Проверка выключателей и освещения

Выключатели проверяют отдельно. Главная задача — убедиться, что выключатель разрывает фазу, а не ноль. Если разрывается нулевой проводник, свет будет включаться и выключаться, но на светильнике может оставаться фаза. Это опасно при замене лампы или ремонте прибора.

Проверку выполняют так: после подачи питания выключатель переводят в положение «выключено» и проверяют, остается ли опасное напряжение на патроне или выводах светильника. Такие проверки лучше делать аккуратно и только при понимании схемы. Если опыта нет, этот этап стоит доверить электрику.

Также нужно проверить:

все ли клавиши включают нужные группы света;
не перепутаны ли клавиши двухклавишных выключателей;
правильно ли работают проходные выключатели;
не мигают ли светильники после выключения;
не греются ли диммеры и блоки управления;
подключено ли заземление к металлическим светильникам, если оно предусмотрено.

Если свет мигает, лампы работают нестабильно или автомат отключается при включении освещения, значит в цепи есть ошибка. Нужно не менять автомат на более мощный, а искать причину.

Проверка УЗО и дифавтоматов

УЗО и дифавтоматы защищают от утечки тока, поэтому их проверка особенно важна. Минимальная бытовая проверка — нажать кнопку «Тест» на корпусе устройства. При исправном подключении УЗО или дифавтомат должны отключиться. Если устройство не реагирует на кнопку, линию нельзя считать защищенной.

Но кнопка «Тест» проверяет только сам механизм устройства, а не всю линию полностью. Она не заменяет измерение тока и времени срабатывания специальным прибором. Для полноценной проверки нужен тестер УЗО, который позволяет оценить, срабатывает ли защита при нужном токе утечки и достаточно ли быстро.

Для розеточных групп в жилых зданиях применяются УЗО с номинальным током срабатывания не более 30 мА; ПУЭ также требует, чтобы УЗО без собственной защиты от сверхтока применялось вместе с аппаратом, который обеспечивает такую защиту.

Проверять нужно не только факт срабатывания, но и правильность разделения групп. Если при утечке на одной линии отключается половина дома, возможно, схема собрана неудобно. Если УЗО выбивает сразу после включения, часто причина в перепутанных нулевых проводниках, поврежденной линии, влажности или неправильном подключении оборудования.

Проверка заземления

Заземление нельзя проверять «на глаз». Желто-зеленый провод в розетке еще не означает, что защитная цепь действительно исправна. Нужно убедиться, что защитный проводник непрерывен, правильно подключен к шине PE, не перепутан с нулем и имеет нормальную связь с системой заземления.

Самостоятельно можно проверить наличие защитного проводника в розетке тестером, но этого недостаточно для полной оценки. Для частного дома особенно важны измерения сопротивления заземляющего устройства и проверка параметров защитного отключения. Эти работы выполняют специальными приборами.

Если заземление сделано неправильно, опасность может проявиться только при аварии: повреждении изоляции, пробое на корпус прибора, попадании влаги. Поэтому нельзя относиться к нему как к формальности. Особенно важно проверить заземление для бойлера, стиральной машины, посудомойки, электрокотла, насосов, металлических светильников и наружных розеток.

Какие проверки лучше доверить специалисту

Некоторые проверки невозможно качественно выполнить обычным мультиметром. Для них нужны профессиональные приборы и опыт. Это не перестраховка, а нормальный этап ввода электропроводки в эксплуатацию.

Что проверяется — Зачем это нужно — Кто должен выполнять

Что проверяется	Зачем это нужно	Кто должен выполнять
Сопротивление изоляции кабелей	показывает, нет ли повреждений изоляции и опасных утечек	электрик или электролаборатория
Непрерывность защитного проводника	подтверждает, что PE-проводник действительно соединен по всей линии	электрик
Сопротивление заземления	позволяет оценить качество заземляющего устройства	специалист с прибором
Петля фаза-ноль	проверяет условия для срабатывания защиты при коротком замыкании	электрик
Проверка щитка под нагрузкой	помогает выявить слабые контакты и перегрев	электрик

ГОСТ Р 50571.16-2019 определяет проверку как комплекс действий, который включает визуальный осмотр, испытания и оформление результатов, а само испытание предполагает подтверждение значений с помощью измерительных приборов. Поэтому для нового частного дома, большой реконструкции или сложного щитка лучше не ограничиваться бытовой проверкой.

Первое включение питания

Когда визуальный осмотр выполнен, грубых ошибок не найдено, линии проверены, а специалист при необходимости провел измерения, можно переходить к первому включению. Делать это нужно постепенно, а не включать сразу все автоматы и всю технику.

Сначала включают вводной автомат, затем по одной группе:

освещение;
розетки жилых комнат;
розетки кухни;
санузел;
котельную;
мощные приборы;
наружные линии;
гараж или мастерскую.

После включения каждой группы нужно проверить, не срабатывает ли автомат или УЗО, нет ли запаха нагретой изоляции, искрения, щелчков, мерцания света. Если защита отключилась, нельзя просто снова включать автомат несколько раз подряд. Нужно найти причину.

Первое включение лучше проводить без подключенной бытовой техники. Сначала проверяют саму проводку и розетки, затем постепенно подключают нагрузку.

Проверка под нагрузкой

После успешного первого включения нужно проверить работу линий под реальной нагрузкой. Например, к розеточной группе можно подключить обычный прибор умеренной мощности и посмотреть, как ведет себя линия. Для кухни, бойлера, стиральной машины, посудомойки и других мощных потребителей проверка особенно важна.

При проверке под нагрузкой обращают внимание на несколько признаков:

автомат не должен отключаться без причины;
УЗО не должно срабатывать при исправной технике;
розетки не должны греться;
в щитке не должно быть треска или запаха;
свет не должен заметно проседать при включении обычной нагрузки;
контакты не должны искрить;
техника должна работать стабильно.

После 10–15 минут работы мощной нагрузки можно аккуратно проверить, не нагрелись ли розетка, вилка, автомат или клеммная зона. Сильный нагрев — тревожный признак. Это может говорить о плохом контакте, перегрузке линии, неправильном сечении кабеля или неисправности прибора.

Что делать, если автомат или УЗО срабатывает

Если при включении линии срабатывает автомат, чаще всего причина в коротком замыкании, перегрузке или ошибке подключения. Если срабатывает УЗО, возможна утечка тока, перепутанные нули после разных УЗО, повреждение изоляции, влага в розетке или неисправный прибор.

Правильный порядок действий такой:

отключить проблемную линию;
не пытаться многократно включать автомат;
отключить все приборы от этой группы;
проверить розетки, коробки и щиток;
сверить подключение нулей и защитных проводников;
проверить линию прибором;
при неясной причине вызвать электрика.

Нельзя заменять автомат на более мощный, чтобы он «держал». Если защита срабатывает, она сообщает о проблеме. Установка автомата большего номинала может привести к перегреву кабеля и пожару.

Финальная проверка и сохранение схемы

После успешного включения всех линий нужно привести щиток и документы в порядок. Все автоматы, УЗО и дифавтоматы должны быть подписаны. Схему электропроводки, фотографии скрытых трасс и список линий нужно сохранить в бумажном и электронном виде.

В финальный комплект полезно включить:

схему электропроводки;
схему щитка;
список групп и автоматов;
фотографии кабелей до заделки штроб;
паспорта на защитные устройства;
результаты профессиональных измерений, если они проводились;
отметки о мощных потребителях и отдельных линиях.

После проведения испытаний для новой, расширенной или измененной установки должен оформляться отчет с результатами осмотра и испытаний; ГОСТ Р 50571.16-2019 также указывает, что такие отчеты должны быть подписаны или заверены компетентными квалифицированными лицами. Для бытового ремонта в небольшом объеме это может выглядеть проще, но сама идея остается правильной: результаты проверки лучше зафиксировать.

Проверка электропроводки перед включением питания — это последний рубеж перед эксплуатацией. На этом этапе нужно не спешить, а спокойно пройти всю систему: осмотреть щиток, проверить соединения, убедиться в правильности розеток и выключателей, протестировать УЗО, проверить заземление и включать линии постепенно. Если есть сомнения хотя бы по одному пункту, лучше остановиться и пригласить электрика. Исправить ошибку до включения питания намного проще и безопаснее, чем устранять последствия короткого замыкания, перегрева или поражения током.

Основные правила безопасности при монтаже проводки

Монтаж электропроводки связан с риском поражения током, короткого замыкания, перегрева кабеля и пожара. Поэтому безопасность здесь важнее скорости, экономии и желания сделать все самостоятельно. Даже если схема кажется простой, работать нужно так, будто любая ошибка может привести к серьезным последствиям.

Главный принцип: нельзя выполнять электромонтаж «на авось». У каждой линии должно быть понятное назначение, подходящее сечение кабеля, правильная защита в щитке и надежные соединения. Если на каком-то этапе нет уверенности, лучше остановиться и обратиться к электрику, чем исправлять последствия после включения питания.

Всегда отключайте питание перед работой

Перед любыми действиями с проводкой линию нужно полностью обесточить. Нельзя ограничиваться выключением света клавишей или отключением одного прибора из розетки. Нужно отключить соответствующий автомат в щитке и убедиться, что напряжения действительно нет.

Безопасный порядок такой:

отключить нужный автомат или вводной выключатель;
повесить предупреждение, чтобы никто случайно не включил питание;
проверить отсутствие напряжения индикатором или мультиметром;
только после проверки приступать к работе;
не касаться оголенных проводов, если нет полной уверенности в их состоянии.

Особенно осторожно нужно работать в домах со старой проводкой. Там линии могут быть подписаны неправильно, а часть розеток или светильников может питаться от другой группы. Поэтому проверять отсутствие напряжения нужно не по надписи на автомате, а непосредственно на проводах.

Не работайте под напряжением

Работа под напряжением недопустима для домашнего самостоятельного монтажа. Даже если нужно «только подкрутить контакт» или «быстро заменить розетку», питание должно быть отключено. Электрический ток опасен не только при прямом прикосновении к фазе. Риск повышается, если человек стоит на влажном полу, касается металлических предметов, работает в тесном помещении или использует инструмент с поврежденной изоляцией.

Нельзя выполнять под напряжением:

подключение розеток и выключателей;
замену автоматов и УЗО;
соединение проводов;
монтаж светильников;
ремонт распределительных коробок;
работы в щитке;
проверку оголенных жил руками.

Если нужно выполнить измерения под напряжением, это должен делать человек с опытом и подходящими приборами. Для самостоятельной работы безопаснее ограничиться проверками на обесточенной линии и вызвать специалиста для сложных измерений.

Используйте кабель подходящего сечения

Кабель должен соответствовать нагрузке линии. Нельзя прокладывать один и тот же провод на все группы без расчета. Освещение, розетки, варочная панель, бойлер, котел и гаражное оборудование потребляют разную мощность, поэтому требуют разного подхода.

Если кабель слишком тонкий, он может перегреваться. Снаружи это не всегда заметно сразу, но внутри стены изоляция постепенно стареет и разрушается. Со временем это может привести к короткому замыканию или возгоранию.

Ориентировочно в бытовой проводке применяют такие решения:

Линия — Часто применяемый медный кабель — Важное условие

Линия	Часто применяемый медный кабель	Важное условие
Освещение	часто применяемый медный кабель 3×1,5 мм²	защита автоматом подходящего номинала
Розетки комнат	часто применяемый медный кабель 3×2,5 мм²	не перегружать мощной техникой
Кухонные розетки	часто применяемый медный кабель 3×2,5 мм²	лучше выделять отдельной группой
Бойлер, стиральная машина, посудомойка	часто применяемый медный кабель 3×2,5 мм²	желательна отдельная линия
Духовой шкаф	часто применяемый медный кабель 3×2,5 или 3×4 мм²	подбирать по мощности прибора
Варочная панель	часто применяемый медный кабель 3×4 или 3×6 мм²	нужен отдельный расчет
Электрокотел	часто применяемый медный кабель индивидуально	зависит от мощности и типа подключения

Эти значения нельзя использовать как универсальную замену расчету. Они помогают понять общий принцип: чем выше нагрузка, тем серьезнее требования к линии, кабелю и защите.

Не ставьте автоматы «с запасом» без расчета

Автоматический выключатель должен защищать кабель, а не просто позволять технике работать без отключений. Если поставить автомат слишком большого номинала, кабель может перегреваться, а защита не сработает вовремя.

Например, если линия выполнена кабелем, рассчитанным на определенную нагрузку, нельзя ставить автомат намного мощнее только потому, что старый «выбивает». Срабатывание автомата — это не помеха, а сигнал о перегрузке, коротком замыкании или другой проблеме.

Правильный подход такой:

сначала рассчитывают нагрузку;
затем выбирают сечение кабеля;
после этого подбирают автомат;
отдельно предусматривают УЗО или дифавтомат там, где это необходимо;
проверяют работу линии после монтажа.

Если автомат часто отключается, нужно искать причину. Возможно, на одной линии слишком много приборов, плохой контакт в розетке, поврежден кабель или неправильно подобрана защита.

Обязательно используйте УЗО или дифавтоматы

Автомат защищает линию от перегрузки и короткого замыкания, но он не заменяет защиту от утечки тока. Для этого используют УЗО или дифавтомат. Особенно важна такая защита для розеточных групп, кухни, санузла, бойлера, стиральной машины, наружных розеток и оборудования, которое работает рядом с водой.

УЗО помогает отключить питание, если часть тока уходит через поврежденную изоляцию, влажную поверхность, корпус прибора или тело человека. Это не делает электрику полностью безопасной, но существенно снижает риск тяжелых последствий.

Отдельного внимания требуют:

ванная комната;
кухня;
котельная;
прачечная;
гараж;
улица;
насосное оборудование;
бойлеры и водонагреватели;
стиральные и посудомоечные машины.

Для таких линий лучше не экономить на защите. Одна аварийная ситуация может обойтись намного дороже, чем правильно собранный щиток.

Не пренебрегайте заземлением

Заземление — важная часть безопасной электросети. Оно нужно не для красоты и не «на всякий случай», а для защиты человека при повреждении изоляции и появлении напряжения на металлическом корпусе прибора.

Защитный проводник должен быть подключен к розеткам, светильникам и оборудованию, где это предусмотрено конструкцией. Особенно важно заземление для техники с металлическим корпусом: стиральных машин, бойлеров, посудомоек, электрокотлов, духовых шкафов, варочных панелей, насосов.

Нельзя:

использовать защитный проводник как рабочий ноль;
объединять ноль и заземление в розетке;
оставлять желто-зеленую жилу неподключенной;
подключать заземление к трубам отопления, водопровода или газа;
считать заземление исправным без проверки.

В частном доме качество заземления лучше проверить специальным прибором. Внешне контур может выглядеть надежно, но без измерений нельзя быть уверенным, что он работает правильно.

Делайте все соединения доступными

Соединения проводов должны находиться только в доступных местах: распределительных коробках, подрозетниках, щитке или корпусах оборудования. Нельзя соединить провода в штробе, замотать изолентой и замазать раствором. Если контакт ослабнет, найти такую точку будет очень сложно.

Плохое соединение может долго не проявляться. Розетка работает, свет включается, но контакт постепенно нагревается. Потом появляется запах, потемнение изоляции, искрение или полное отключение линии.

Безопасные соединения должны быть:

механически прочными;
рассчитанными на нагрузку;
выполненными подходящими клеммами или соединителями;
защищенными от случайного касания;
доступными для осмотра и ремонта;
не подверженными натяжению и перегибу.

Простая скрутка без нормального соединителя — плохое решение для современной проводки. Особенно опасно соединять напрямую медь и алюминий. Для таких случаев нужны специальные клеммы, рассчитанные на разные материалы.

Не перегружайте розетки и удлинители

Даже правильно сделанная проводка может стать опасной, если постоянно перегружать розетки. Частая ошибка — подключать через один удлинитель чайник, микроволновку, обогреватель, кофемашину и другую мощную технику. Линия может быть не рассчитана на такую одновременную нагрузку.

Особенно осторожно нужно использовать:

тройники;
дешевые удлинители;
старые сетевые фильтры;
переходники;
катушки удлинителей в смотанном виде;
розетки с плохой фиксацией вилки.

Если в комнате постоянно не хватает розеток, это признак неправильного планирования электрики. Лучше добавить отдельные точки подключения, чем жить с постоянными удлинителями на полу.

Соблюдайте безопасность во влажных помещениях

Влажные помещения требуют повышенной осторожности. Вода хорошо проводит ток, поэтому ошибка в санузле, прачечной, котельной или на улице особенно опасна.

При монтаже во влажных зонах важно:

использовать розетки и выключатели с подходящей степенью защиты;
размещать электрические точки на безопасном расстоянии от воды;
подключать линии через УЗО или дифавтомат;
обязательно использовать заземление;
не оставлять соединения в местах возможного попадания влаги;
не ставить обычные комнатные розетки там, где возможны брызги;
не подключать мощную технику через случайные удлинители.

Если санузел маленький и непонятно, где можно безопасно установить розетку, лучше согласовать решение со специалистом. В таких помещениях ошибка в расположении точки может быть опаснее, чем в обычной комнате.

Используйте качественные материалы

Экономия на кабеле, автоматах, УЗО, розетках и клеммах может привести к серьезным проблемам. Некачественный кабель может иметь заниженное фактическое сечение, слабую изоляцию и плохую маркировку. Дешевые розетки могут греться под нормальной нагрузкой. Сомнительные автоматы могут сработать не тогда, когда нужно.

Для безопасной проводки лучше выбирать:

кабель с понятной маркировкой и нормальным происхождением;
защитные устройства известных производителей;
розетки и выключатели, рассчитанные на реальную нагрузку;
клеммы и соединители подходящего типа;
щиток с достаточным запасом места;
материалы, соответствующие условиям монтажа.

Не стоит использовать старые автоматы, снятые с другого объекта, поврежденный кабель, розетки с трещинами, подгоревшие вилки и случайные клеммы неизвестного качества. В электрике такие мелочи напрямую влияют на безопасность.

Не смешивайте старую и новую проводку без проверки

В старых домах часто встречается алюминиевая проводка, слабые соединения, отсутствие заземления и устаревшие автоматы. Если просто добавить к такой системе новые медные линии, проблема не исчезнет. Наоборот, могут появиться опасные места соединения старых и новых участков.

Перед частичной заменой проводки нужно понять:

в каком состоянии старые кабели;
есть ли заземление;
какие линии питают комнаты;
выдержит ли ввод новую нагрузку;
правильно ли работает щиток;
можно ли безопасно соединить старые и новые участки.

Иногда полная замена проводки безопаснее, чем частичные переделки. Особенно это касается домов, где планируется мощная техника, электрическое отопление, бойлер, варочная панель, насосы или мастерская.

Сохраняйте схему и фотографии проводки

После монтажа обязательно сохраните схему электропроводки и фотографии скрытых трасс. Это простое действие может защитить от случайного повреждения кабеля в будущем.

Документы и фото пригодятся, если нужно будет:

повесить шкаф, полку или телевизор;
просверлить стену;
найти неисправность;
добавить розетку;
заменить щиток;
подключить новую технику;
объяснить электрику, как устроена сеть.

Фотографировать кабели нужно до заделки штроб, штукатурки, стяжки и закрытия потолков. Лучше делать снимки с привязкой к углам, дверям, окнам, полу и потолку, чтобы потом было понятно, где именно проходит линия.

Когда нельзя делать электрику самостоятельно

Не все работы стоит выполнять своими руками. Есть ситуации, когда без специалиста лучше не начинать монтаж. Это не вопрос недоверия к себе, а нормальная мера безопасности.

Электрика лучше вызвать, если нужно:

подключить дом к вводному кабелю;
собрать сложный распределительный щиток;
подключить трехфазную сеть;
рассчитать и подключить электрокотел;
выполнить заземление и проверить его;
подключить мощную варочную панель;
сделать проводку в деревянном доме;
организовать питание гаража, бани или мастерской;
найти причину постоянного срабатывания автоматов или УЗО;
провести измерения после монтажа.

Самостоятельно можно выполнить часть подготовительных и монтажных работ, если есть понимание схемы и навыки обращения с инструментом. Но финальную проверку, подключение щитка и сложные участки лучше доверить квалифицированному электрику.

Типичные опасные ошибки

Большинство проблем с домашней проводкой возникает не из-за сложных технических расчетов, а из-за простых ошибок, которые можно было предотвратить заранее.

Самые опасные ошибки:

работа под напряжением;
отсутствие проверки перед включением;
слишком мощный автомат на слабом кабеле;
розетки без заземления;
отсутствие УЗО на влажных и розеточных группах;
соединения, спрятанные в стене;
скрутки вместо надежных соединителей;
перегрузка одной линии несколькими мощными приборами;
использование дешевого или поврежденного кабеля;
прокладка кабеля по диагонали без схемы;
монтаж розеток слишком близко к воде;
отсутствие маркировки линий в щитке.

Безопасная проводка — это не только правильная схема, но и дисциплина на каждом этапе. Нужно отключать питание, проверять провода прибором, не перегружать линии, не экономить на защите и не скрывать соединения в стенах. Если соблюдать эти правила, электропроводка будет не просто работать, а служить надежно и безопасно долгие годы.

Привет! Меня зовут Евгений Фролов, я инженер-электрик и уже много лет занимаюсь электромонтажом, ремонтом и обслуживанием электрики. Начал с профильного образования: окончил Борисовский государственный политехнический колледж как техник-электромеханик, затем БНТУ в Минске по специальности инженер-электроник.
С 2008 года прошел путь от электромонтера 5 разряда до мастера и энергетика цеха. Работал на БАТЭ, БелАЗ, в строительных трестах, занимался электрикой, связью, оптоволокном, видеонаблюдением и сигнализацией.

Решу ваш вопрос по электрике — от диагностики и ремонта до монтажа щитов, проводки и освещения!

Автор статьи:
Инженер-электрик Евгений Фролов

Выполним осмотр и консультацию по объекту
Подберем материалы и схему подключения
Проведем работы аккуратно, безопасно и с гарантией

Нет времени разбираться с электрикой?

Доверьте задачу профессионалу:

Полезные статьи по электрике

Делимся опытом монтажа электрики в квартирах и домах — разбираем нормы, ошибки и решения
