УЗО, автомат или дифавтомат: простое объяснение отличий и выбора

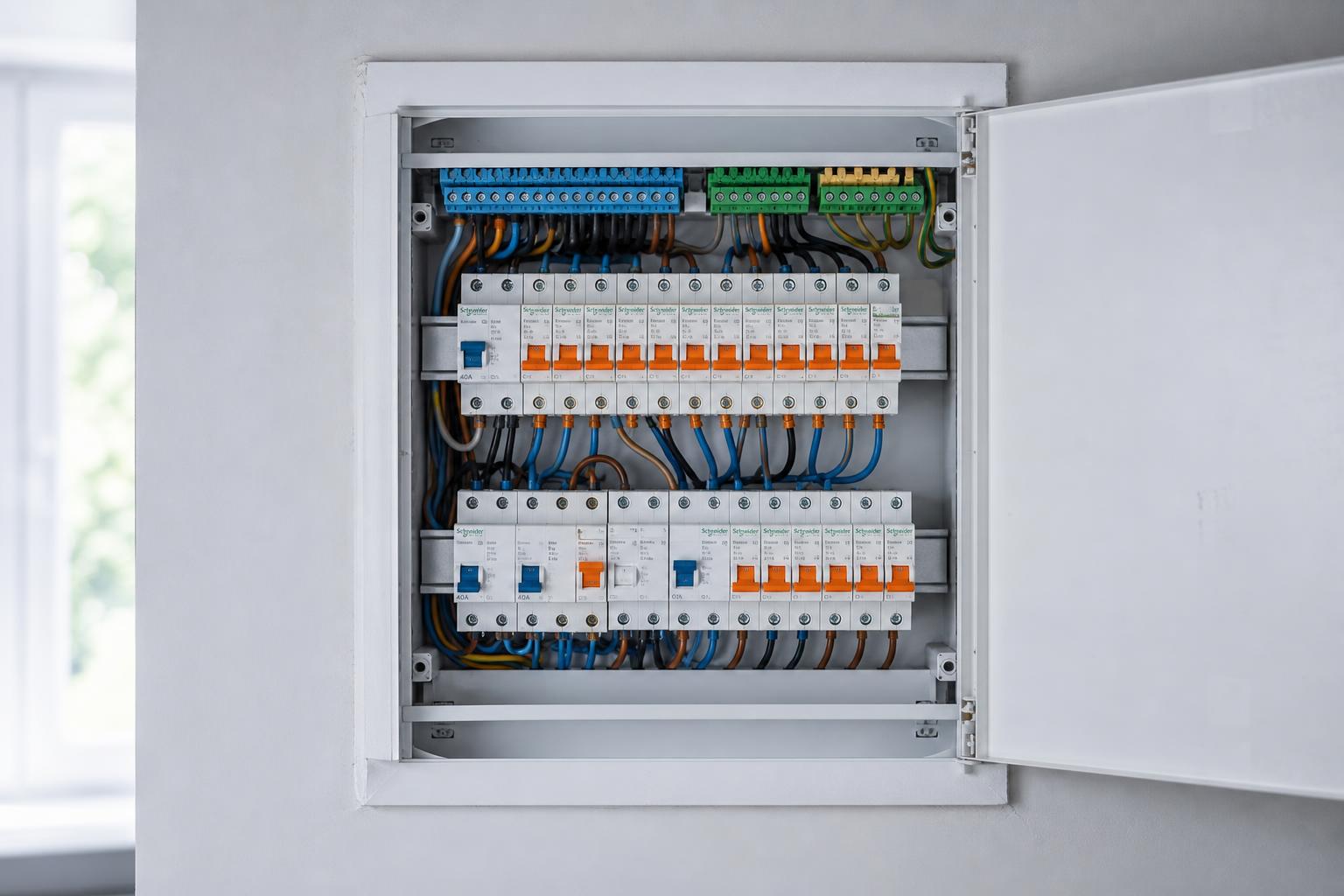

Электрический щиток в квартире часто содержит несколько похожих на вид приборов, каждый из которых выполняет свою задачу. Автоматический выключатель срабатывает при перегрузке или коротком замыкании, а устройство защитного отключения реагирует на утечку тока. Неправильный подбор приводит к частым отключениям или, наоборот, к отсутствию нужной защиты.

Чтобы понять, какое оборудование установить, стоит начать с функций каждого типа. Автоматический выключатель, или просто автомат, защищает проводку от чрезмерного тока. Он отключает линию при превышении номинала, например при одновременной работе нескольких мощных приборов. УЗО отслеживает разницу между током в фазе и нуле, реагируя на утечку, которая возникает при повреждении изоляции или при касании оголённого провода. Дифавтомат объединяет оба механизма в одном корпусе, экономя место на DIN-рейке.

Основные функции автоматического выключателя

Автоматический выключатель срабатывает по двум причинам. Первая — тепловая защита, которая реагирует на длительную перегрузку. Вторая — электромагнитная отсечка, мгновенно разрывающая цепь при коротком замыкании. Номинал подбирают под сечение кабеля и суммарную мощность потребителей на линии. Для розеточных групп обычно ставят аппараты на 16 А, для освещения — на 10 А, для электроплиты — на 25 или 32 А.

Важно учитывать характеристику срабатывания. Тип B подходит для большинства бытовых сетей с умеренными пусковыми токами. Тип C используют там, где есть оборудование с высокими стартовыми нагрузками, например насосы или компрессоры. Выбор неправильной характеристики приводит либо к ложным отключениям, либо к недостаточной защите проводки. Правильно подобранный автомат сохраняет кабель от перегрева даже при длительной перегрузке.

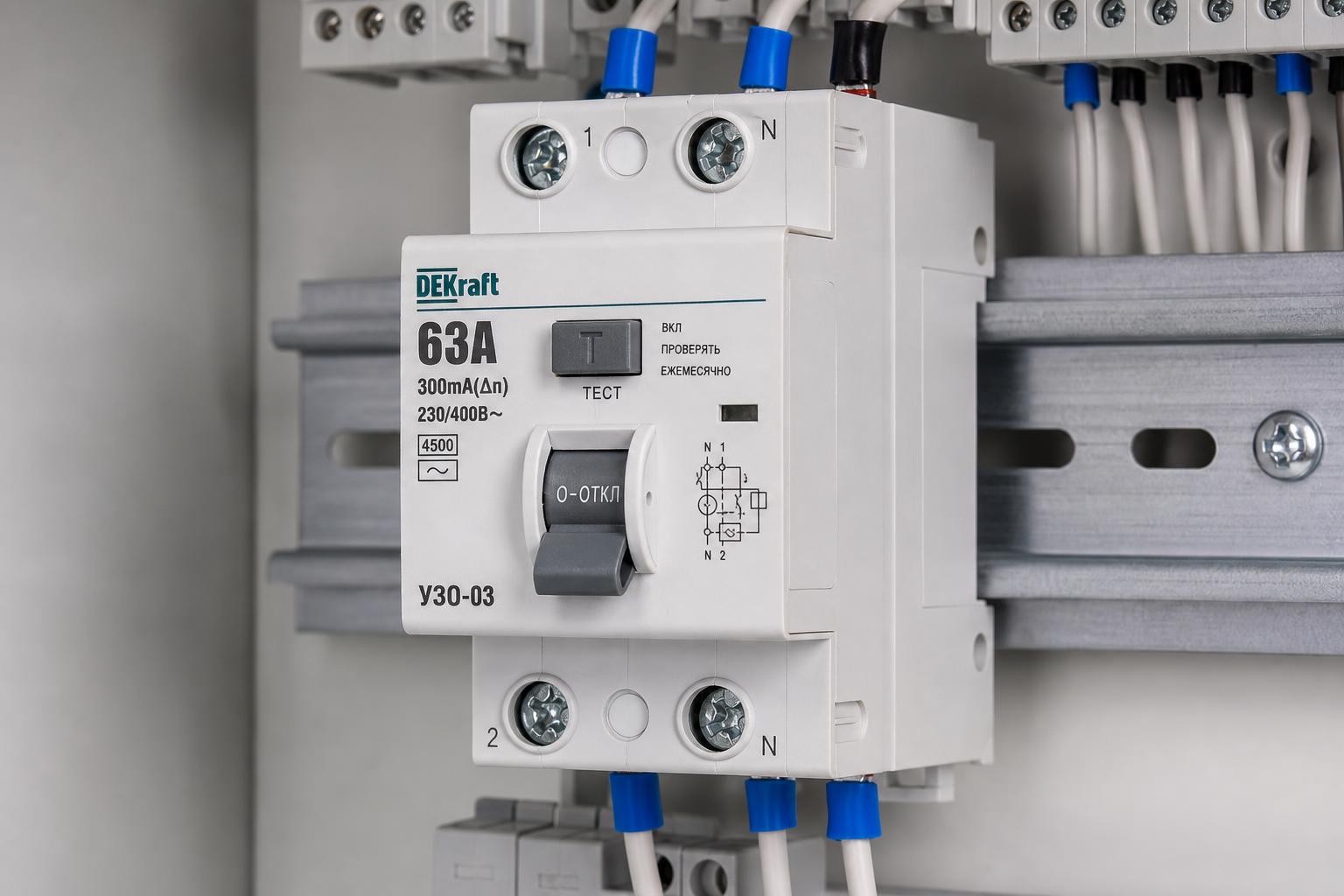

Как работает УЗО и когда его обязательно ставить

Устройство защитного отключения не реагирует на перегрузку по току, поэтому его всегда устанавливают последовательно с автоматом. Основная задача — предотвратить поражение человека электрическим током. При утечке даже в несколько миллиампер реле внутри УЗО размыкает цепь за доли секунды. В жилых помещениях чаще всего применяют аппараты с номинальным током утечки 30 м А. Для вводного щитка иногда ставят 100 или 300 м А, чтобы защитить от пожара при повреждении изоляции на большой площади.

УЗО не защищает от короткого замыкания между фазой и нулём, поэтому без автомата его использовать нельзя. При монтаже важно соблюдать полярность подключения и регулярно проверять работоспособность кнопкой «Тест». Современные модели имеют индикацию срабатывания и механическую блокировку от повторного включения при неисправности.

Дифавтомат как комбинированное решение

Дифавтомат представляет собой единый корпус, в котором объединены механизмы автоматического выключателя и устройства защитного отключения. Такой подход позволяет одновременно контролировать перегрузку по току и утечку на землю. В результате монтаж упрощается, а на DIN-рейке остаётся больше свободного места для других аппаратов. Многие электрики отмечают удобство при модернизации старых щитков, где пространство ограничено.

При выборе дифавтомата важно учитывать номинальный ток и ток утечки, как и при подборе отдельных устройств. Характеристика срабатывания по перегрузке обычно соответствует типу B или C, а порог утечки чаще всего равен 30 м А для бытовых линий. Если срабатывает только одна функция, вся сборка требует замены, что иногда увеличивает расходы на обслуживание по сравнению с раздельной установкой.

Комбинированный аппарат сокращает количество соединений и снижает вероятность ошибок при сборке щитка.

В практике часто встречаются ситуации, когда дифавтомат ставят на линии с высокой степенью риска, например на розетки в ванных комнатах или на вводе в дом. При этом для освещения и менее критичных групп можно оставить обычные автоматы. Такой смешанный подход позволяет оптимизировать бюджет без потери безопасности.

При сравнении видно, что дифавтомат выигрывает по компактности и простоте монтажа, но проигрывает в удобстве последующего обслуживания. Если в щитке уже есть свободные места, многие предпочитают раздельную схему, чтобы при срабатывании УЗО не менять весь аппарат целиком.

Диаграмма иллюстрирует ориентировочное распределение по популярности в жилых установках. Автоматы остаются базовым элементом, УЗО добавляют для безопасности, а дифавтоматы используют там, где важно сэкономить пространство. Выбор всегда зависит от конкретной схемы проводки и бюджета на оборудование.

Ещё один аспект касается селективности. При установке нескольких дифавтоматов на разные линии срабатывание одного не должно влиять на другие. Для этого подбирают аппараты с разными порогами или временем задержки, если такие модели доступны. В простых квартирах обычно хватает стандартных вариантов без дополнительной селекции.

Организация линий и группировка потребителей

При сборке щитка важно правильно разделить все потребители на отдельные группы. Каждая группа получает собственный автомат или дифавтомат, что позволяет отключать только проблемный участок без обесточивания всей квартиры. Обычно выделяют отдельные цепи для освещения, розеток в жилых комнатах, кухонной техники, ванной и стиральной машины. Такой подход снижает риск одновременного отключения нескольких помещений при локальной неисправности.

Мощные стационарные приборы, такие как бойлер или электрическая плита, требуют индивидуальной линии от щитка. Это уменьшает нагрузку на общие кабели и упрощает поиск неисправностей. При планировании учитывают не только текущие нужды, но и возможное добавление техники в будущем, оставляя резерв по току.

Грамотная группировка линий делает эксплуатацию удобнее и повышает общую надёжность системы.

Вводной аппарат всегда ставят первым, он защищает всю проводку после счётчика. Далее следуют групповые устройства. Между ними иногда размещают дополнительные УЗО на отдельные зоны с повышенной влажностью. Порядок размещения на DIN-рейке влияет на удобство обслуживания, поэтому опытные сборщики оставляют свободное место для возможных доработок.

• Разделение на группы по типу нагрузки и помещению.
• Учёт пусковых токов при выборе характеристики аппаратов.
• Обеспечение селективности между вводным и групповыми устройствами.
• Проверка соответствия сечения кабеля номиналу защитного аппарата.
• Оставление запаса мест на рейке для расширения.

Селективность особенно важна в домах с несколькими этажами или в частных строениях. Вводное УЗО с большим током утечки срабатывает позже, чем групповые с меньшим порогом. Это позволяет локализовать отключение и не обесточивать весь объект при мелкой утечке в одной комнате.

При монтаже обращают внимание на качество соединений. Ослабленные контакты могут нагреваться и вызывать ложные срабатывания. Используют специальные гребёнки для подключения нескольких аппаратов к одной фазе, что ускоряет сборку и снижает количество проводов внутри щитка.

После завершения монтажа проводят проверку всех цепей тестером и испытательной кнопкой. Каждый аппарат должен реагировать на свои условия: автомат на перегрузку, УЗО на утечку. Регулярные проверки помогают выявить износ контактов или механические повреждения до возникновения серьёзных проблем.

В старых домах часто встречается необходимость частичной модернизации. При этом сохраняют существующие линии, но добавляют недостающие защитные элементы. Важно не смешивать алюминиевые и медные проводники без переходных зажимов, чтобы избежать окисления и нагрева.

Размещение и монтаж распределительного щита

Выбор места для щитка определяет удобство эксплуатации и уровень безопасности всей системы. Аппаратуру размещают в сухих помещениях с нормальной температурой, подальше от источников тепла и влаги. Высота установки подбирается так, чтобы индикаторы и рычаги оставались в зоне досягаемости взрослого человека, при этом нижний край не опускался слишком низко, чтобы избежать случайных ударов.

Корпус щитка крепят на ровную стену с помощью дюбелей или анкеров. Внутренняя DIN-рейка фиксируется горизонтально, чтобы все аппараты стояли ровно и не смещались при затяжке клемм. Металлические корпуса обязательно заземляют отдельным проводником, соединённым с главной заземляющей шиной. Пластиковые варианты не требуют такого подключения, но их выбирают только для сухих зон без риска механических повреждений.

Кабели вводят через специальные сальники или гофрированные трубы, чтобы сохранить степень защиты корпуса. После прокладки все отверстия уплотняют, предотвращая попадание пыли и насекомых. Внутри щитка провода укладывают с запасом длины, избегая острых перегибов и натяжения. Фазные и нулевые шины монтируют на изолированных стойках, обеспечивая надёжный контакт без риска короткого замыкания.

Маркировка проводов и аппаратов упрощает последующее обслуживание. Каждый кабель подписывают на входе и выходе, а на дверце щитка размещают схему с указанием групп. Это позволяет быстро определить назначение линии при отключении или ремонте. Цветовая кодировка жил (коричневый — фаза, синий — ноль, жёлто-зелёный — земля) соблюдается на всём протяжении проводки.

После сборки выполняют затяжку всех клемм с рекомендуемым моментом, проверяя отсутствие люфта. Затем подключают ввод и проводят поэтапную проверку: сначала без нагрузки, потом с включением отдельных групп. Любые искрения или нагрев контактов устраняют до окончательной эксплуатации. При необходимости добавляют вентиляционные решётки, если внутри скапливается тепло от большого количества аппаратов.

В многоквартирных домах щиток часто располагают в специальной нише на лестничной клетке или в квартире. При этом учитывают доступность для аварийных служб и запрет на размещение в санузлах или кухнях с высокой влажностью. В частных домах допускается установка на первом этаже или в техническом помещении с отдельным входом.

При модернизации старых установок иногда меняют только внутреннюю начинку, сохраняя существующий корпус. В таких случаях проверяют состояние изоляции старых проводов и при необходимости заменяют шину заземления на более мощную. Все работы выполняют при отключённом вводе, используя средства индивидуальной защиты.

Тестирование и ввод системы в работу

После завершения сборки щитка переходят к комплексной проверке всех соединений и работоспособности аппаратуры. Сначала визуально осматривают качество затяжки клемм, отсутствие повреждений изоляции и правильность раскладки проводов. Затем измеряют сопротивление изоляции каждой линии с помощью мегаомметра, убеждаясь, что показатели соответствуют нормам для безопасной эксплуатации.

Поочерёдно подают напряжение на отдельные группы, контролируя отсутствие искрения и нагрева контактов. Каждый защитный прибор проверяют кнопкой тестирования, имитируя утечку или перегрузку. Если срабатывание происходит в пределах ожидаемого времени, устройство признают исправным.

Особое внимание уделяют согласованию характеристик вводного и групповых аппаратов, чтобы обеспечить необходимую селективность отключений. При выявлении отклонений корректируют подключение или заменяют элемент на более подходящий по параметрам.

В процессе наладки составляют или обновляют схему с указанием всех линий и номиналов. Это упрощает будущие ремонты и позволяет быстро ориентироваться при возникновении неисправностей. После успешных испытаний щиток закрывают и пломбируют при необходимости.

Регулярные проверки включают повторное тестирование через определённые интервалы, особенно в помещениях с повышенной влажностью или при подключении новой техники. Такой подход помогает своевременно выявить износ контактов или ослабление зажимов до появления серьёзных проблем.

Сравнение стоимости и долговечности решений

При планировании бюджета важно учитывать не только цену самих аппаратов, но и расходы на монтаж, возможную замену и обслуживание. Отдельные автомат и УЗО обычно обходятся дешевле дифавтомата той же номинальной мощности, однако требуют больше места на DIN-рейке и дополнительных соединительных проводников. В небольших квартирах разница в стоимости комплектующих может достигать 30–40 %, тогда как в частном доме с большим количеством групп экономия на дифавтоматах становится заметнее за счёт сокращения количества модулей и упрощения сборки.

Срок службы качественных аппаратов всех типов составляет 10–15 лет при соблюдении условий эксплуатации. Дифавтоматы чаще выходят из строя целиком при отказе одной из защит, поэтому некоторые владельцы предпочитают раздельную схему: при срабатывании УЗО автомат остаётся в работе и не требует замены. Важно проверять наличие сертификатов и гарантии производителя — дешёвые устройства неизвестных брендов часто не выдерживают заявленного количества циклов отключения.

Учёт региональных нормативов и требований страховых компаний

В России при проектировании электроустановок необходимо ориентироваться на ПУЭ, ГОСТ Р 50571 и СП 256.1325800. Для объектов, подключаемых к сетям с заземлением TN-C-S или TN-S, установка УЗО или дифавтомата на розеточные линии до 32 А является обязательной. Страховые компании при оформлении полиса на загородный дом нередко требуют подтверждения наличия защиты от утечек тока с порогом не выше 30 м А, иначе выплата при пожаре или несчастном случае может быть снижена.

При подключении к старым сетям TN-C рекомендуется сначала выполнить модернизацию заземления, иначе УЗО и дифавтоматы будут работать некорректно. В таких случаях электрики часто устанавливают вводное УЗО с током утечки 100 м А для пожарной защиты и дополняют его групповыми аппаратами 30 м А. Это позволяет соблюсти требования надзорных органов и одновременно обеспечить селективность отключений.

Селективность защитных аппаратов в щитке

При сборке распределительного щита важно обеспечить селективность срабатывания. Это означает, что при аварии на линии должен отключаться только ближайший к повреждению аппарат, а не вводной. Для этого номиналы автоматов и УЗО подбирают с учётом времятоковых характеристик: вводной дифавтомат или УЗО ставят с задержкой или более высоким порогом утечки. Такая схема снижает число ложных отключений всей квартиры и упрощает поиск неисправности.

Учёт пусковых токов мощных потребителей

Стиральные машины, бойлеры и кондиционеры создают кратковременные броски тока в 3–5 раз выше номинала. Если характеристика автомата выбрана слишком чувствительной, защита будет срабатывать при каждом запуске. В таких случаях применяют тип C или ставят отдельную линию с аппаратом повышенного номинала. При использовании дифавтоматов важно проверять, чтобы встроенная отсечка также соответствовала пусковым параметрам оборудования.

Дополнительная защита от перенапряжений

В городских сетях и особенно в частных домах полезно дополнить схему устройствами защиты от импульсных перенапряжений (УЗИП). Они устанавливаются на вводе сразу после вводного автомата и гасят скачки от грозы или коммутаций. УЗИП не заменяет УЗО или дифавтомат, но существенно снижает риск повреждения бытовой техники и самой защитной аппаратуры. При монтаже важно соблюдать длину соединительных проводников — чем короче, тем эффективнее срабатывание.

Часто задаваемые вопросы

Заключение

Грамотный подбор защитных аппаратов по номиналам и токам утечки вместе с правильной группировкой линий позволяет создать надёжную систему, которая реагирует на перегрузки и утечки без лишних отключений. Качественный монтаж щитка с последующей проверкой всех соединений и тестированием каждого устройства гарантирует долговечность и безопасность эксплуатации. Регулярный контроль состояния контактов и обновление схемы помогают избежать неожиданных проблем при подключении новой техники.

Перед началом работ уточните параметры существующей проводки и при необходимости обратитесь к специалисту для точного расчёта. Соблюдайте рекомендованные значения для розеток, освещения и мощных потребителей, а также пороги утечки 30 м А в жилых зонах. Начните с составления подробной схемы и поэтапной проверки — это позволит получить уверенность в результате и защитить дом на долгие годы.
